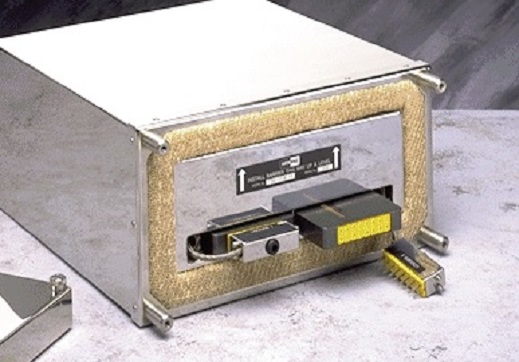

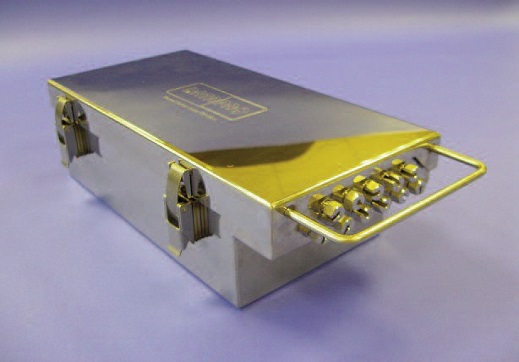

DATAPAQ TB4900 Series 써멀 배리어(최대 1,050°C)

제품특성 KEY FEATURES

DATAPAQ 4900 시리즈 써멀배리어는 시스템이 퍼내스를 통과할 때 데이터 로거를 최대한 보호할 수 있도록 풍부한 경험과 첨단 설계기술이 결합되어 있으며 미공성 절연체와 상변화 히트 싱크가 조합되어서 데이터 로거가 외부 온도가 1,000°C 이상인 경우에도 공정 전체에서 배리어 내부 최대 온도가 58°C로 유지 됩니다.

적용 분야
모든 퍼내스 적용 분야 포함

알루미늄 산업
♤로그 균질화
♤압출 이전 빌렛 재가열
♤ 진공 브레이징, "Nocolok" 브레이징
♤ 플레이트 용체화 처리

제품명	Dimension (HWL)	Weight	Duration Time	사용가능한로거
TB4915	104 x 247 x 409 mm 손잡이 포함 길이 529mm	9.5kg	40min.@1000°C, 50min.@800°C, 1 hours 10min.@600°C, 1 hour 50min.@400°C, 3 hours 20min.@200°C	DP5660
TB4905	129 x 247 x 409 mm 손잡이 포함 길이 529mm	11kg	50min.@1000°C, 1 hour @800°C, 1 hour 15min.@600°C, 2 hours@400°C, 6 hours@200°C.	TP3 DP5660
TB4956	154 x 275 x 409 mm 손잡이 포함 길이 529mm	15.5kg	1 hour 15min.@1000°C, 2 hours@800°C, 2 hours 45min.@600°C, 4 hours 15min.@400°C, 8 hours @200°C.	TP3 DP5660
TB4912	174 x 296 x 411 mm 손잡이 포함 길이 531mm	21kg	1 hour 45min.@1000°C, 2 hours 5min.@800°C, 4 hours@600°C, 6 hours 30min.@400°C, 15 hours 30min.@200°C.	TP3 DP5660
TB4926	254 x 358 x 443 mm 손잡이 포함 길이 563mm	32kg	4.5 hours@1000°C, 6 hours@800°C, 12 hours@400°C, 24 hours @200°C.	TP3 DP5660
TP4933	304 x 406 x 493 mm 손잡이 포함 길이 613mm	44kg	27 hours@200°C, 18 hours@400°C, 10.5 hours@600°C, 8.5 hours@800°C, 7.5 hours@1000°C.	TP3 DP5660
TB4975	395 x 500 x 720 mm	77kg	34 hours @ 200°C, 20 hours @ 400°C, 9.5 hours @ 1000 °C.	TP3 DP5660
TB4984	430 x 500 x 500 mm	51.5kg	27 hours@200°C, 18 hours@400°C, 10.5 hours@600°C, 8.5 hours@800°C, 7.5 hours@1000°C.	TP3 DP5660
TB4985	365 x 350 x 485 mm	35kg	24 hours@200°C, 12 hours@400°C, 8.5 hours@600°C, 6 hours@800°C, 4.5 hours@1000°C.	TP3 DP5660

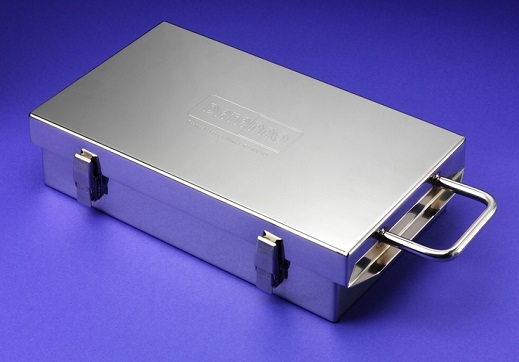

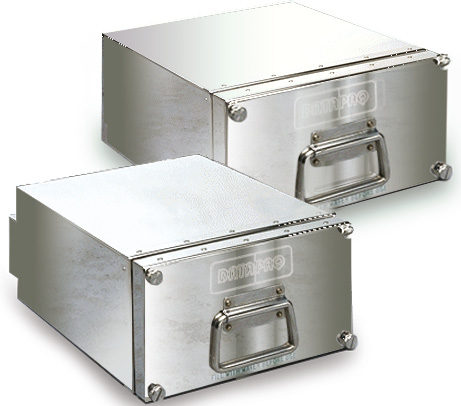

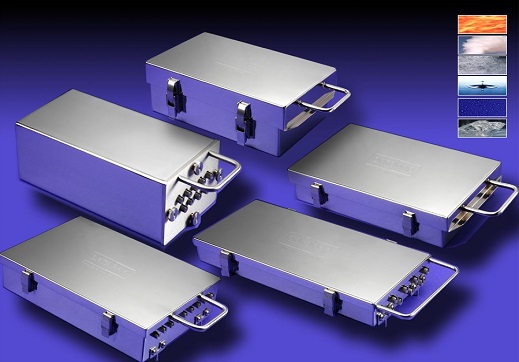

DATAPAQ TB4000 Series 써멀 배리어(850°C )

제품특성 KEY FEATURES

TB4000 열 장벽 시리즈는 두 개의 스테이지로 작동하여 최대 800ºC온도의 퍼니스를 따라 이동할 때 데이터 로거를 안전한 작동 온도로 유지시킵니다.
미세 기공 단열부는 열의 전달 속도를 떨어트립니다. 두 번째 절연층에는 상변화 재료로 구성된 고유한 힛싱크가 있어 내부 온도를 70°C 로 유지시킵니다.

제품명	Dimension (HWL)	Weight	Duration Time	사용가능한로거
TB4005	125 x 248 x 504 mm	11.95kg	1 hour@800°C, 2 hours@400°C, 6 hours@200°C	DP5660 TP3 10CH
TB4012	170 x 296 x 511 mm	20kg	2 hours@800°C, 6.5 hours.@400°C, 15.5 hours.@200°C.	DP5660 TP3 10CH
TB4026	250 x 357 x 543 mm	31kg	6.0 hours@800°C, 12 hours@400°C, 24 hours@200°C	DP5660 TP3 10CH
TB4033	300 x 406 x 593 mm	43kg	7.5 hours@1000°C, 8.5 hours@800°C, 18 hours@400°C, 27 hours @200°C.	DP5660 TP3 10CH
TB4021	40 x 172 x 228 mm	1.6kg	7min.@600°C, 8min.@500°C, 15min.@300°C.	DP5660
TB2005	68 x 188 x 368 mm	4.5kg	18min.@500°C, 30min.@300°C, 75min.@150°C.	DP5660

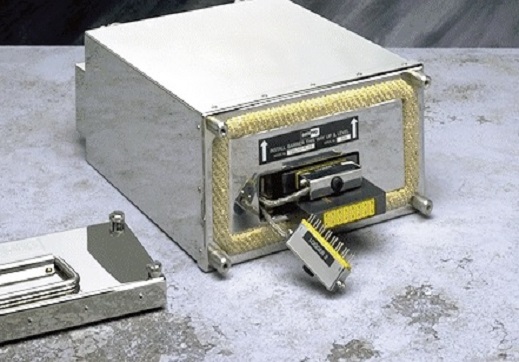

DATAPAQ CAB (대기 제어 브레이징)

제품특성 KEY FEATURES

DATAPAQ® CAB(Controlled Atmosphere Brazing) 퍼니스 솔루션은 브레이징에 요구되는 빠듯한 시간과 온도 범위 요구를 충족하는 공정을 지원하기 위해 우수한 반복성과 함께 생산 문제가 생기기 전에 해결하기 위한 정보를 제공합니다.
30년의 설계와 애플리케이션 경험으로 만들어진 혁신적 DATAPAQ CAB 시스템은 매우 엄격하고 까다로운 사용 요건을 충족하도록 설계되었습니다.
CAB 퍼니스에 적합하게 설계된 열 장벽에는 밀폐된 미세 기공 단열이 적용되어 공정 중에 산성 물질과 수분의 공격을 막아 시스템 수명을 연장시킵니다. 장벽 몸체는 등급이 높은 스테인리스 스틸로 제작되어 플럭스 공격에 높은 저항성을 나타냅니다. 열전쌍 지그는 실행 후에 로거를 신속하고 간편하고 안전하게 수거할 수 있게 혁신적으로 설계되었습니다. 시스템의 열용량이 높아 조업 사이에 냉각 시기를 두면서 하루 종일 안전하게 작업할 수 있습니다.

기술사양 TECHNICAL SPECIFICATIONS

-Controlled Atmosphere Brazing(CAB)

-밀폐된 단열 설계로 수명이 길고 수리 필요성이 매우 적음.

-사용 편리성을 높이는 열전대 채널

-6 및 10채널 호환, RF 원격 측정에 대응

-냉각 주기가 짧아 조업 사이의 휴지 단축

	제품명	Dimension (HWL)	Weight	Duration Time	사용가능한로거
	TB4000	103 x 273 x 477 mm (손잡이 및 캐치 포함)	12kg (히트싱크 포함)	Max. op temp 800 °C 4 × 45 min runs at 600 °C	TP3 10CH DP5660

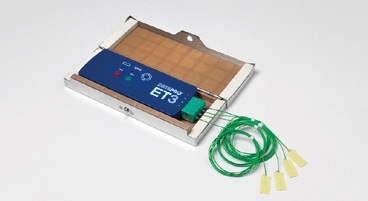

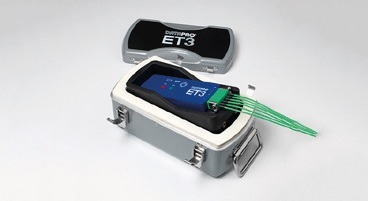

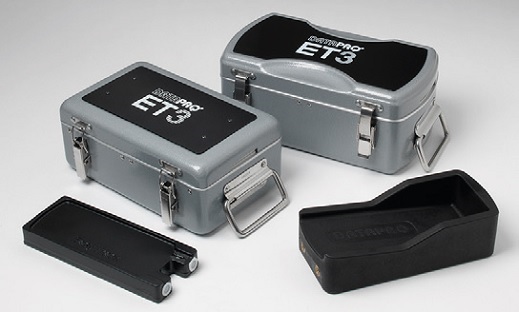

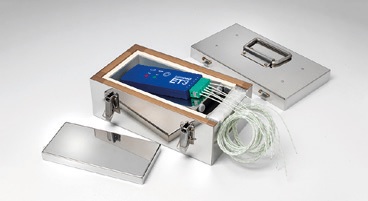

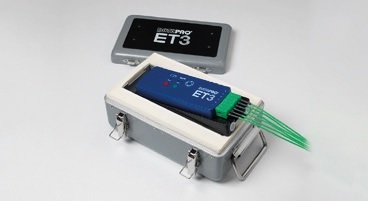

DATAPAQ 써멀배리어

제품특성 KEY FEATURES

DATAPAQ EasyTrack3 시스템은 다양한 도장 분야나 운용상의 필요에 맞게 개발된 다양한 배리어와 함께 제공됩니다.
공정 중에 로거를 안전하게 지키고, 기록되는 온도 측정값의 정확도를 보장하기 위해 로거 온도를 일정한 수준으로 유지하는 것으로증명되었습니다.
미소공정 단열처리와 상변화 기술을 이용하여 이중 보호 신뢰성을 제공합니다.

제품명	Dimension (HWL)	Weight	Duration Time	사용가능한로거
TB0253	110 X 185 X 265mm	3kg	40 mins @ 300°C; 2 hours @ 200°C; 6 hours @ 100°C	ET3 DATA LOGGER
TB0263	125 X 187 X 297mm	3.7kg	1 hour @ 300°C; 3 hours @ 200°C; 11hours @ 100°C	ET3 DATA LOGGER
TB2037	31 X 90 X 212mm	0.55kg	9 mins @ 300°C, 13 mins @ 200°C, 18 mins @ 150°C, 30 mins @ 100°C	ET3 DATA LOGGER
TB5000-HT	130 X 190 X 292mm	6.2kg	90 mins@400°C, 3 hours@300°C, 3.5 hours @250°C, 4.5 hours @200°C, 6.5 hours @150°C, 14.5 hours @100°C.	ET3 DATA LOGGER

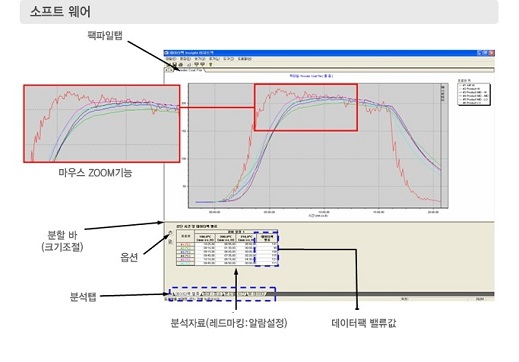

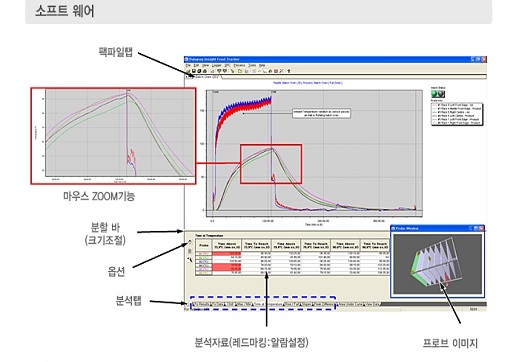

DATAPAQ Oven 소프트웨어

제품특성 KEY FEATURES

Oven Tracker Insight 분석 소프트웨어가 자동차 도색 분야에 적합하게 설계된 포괄적 데이터 검토, 분석 및 보고 기능을 제공하므로 원시 온도 데이터를 의미 있는 정보로 변환할 수 있습니다.
DATAPAQ 값(경화 인덱스), 베이크 차트 소프트웨어, 자동 SPC, 램프-업 분석 및 온도차 프로브 도구 등이 제공됩니다. 완벽한 보고 기능에는 제품 프로브 맵 및 상호 연계된 사진 라이브러리가 포함됩니다.

기술사양 TECHNICAL SPECIFICATIONS

Insight Oven Software 는 Windows 7, Windows 8, Windows 10 에서도 사용 가능함.

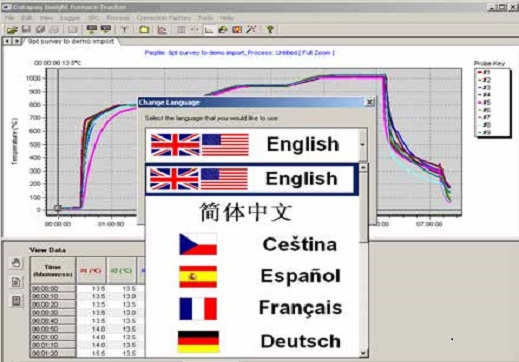

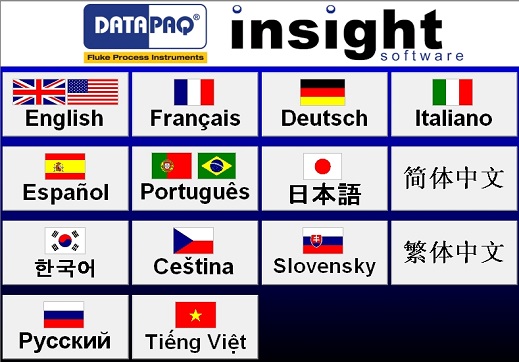

사용 가능한 언어 : 한국어, 영어, 중국어, 일본어, 프랑스어, 독어, 스페이어, 포르트칼어, 이탈리아어, 베트남어 등 외 여러 언어를 선택해서 사용 가능함. (글로벌 기업에서 해외 여러 공장에서 각각의 언어로 간편하게 변환하여 사용 가능함)

본사에서는 모든 언어를 선택 사용 가능함. (필요한 조건에 따라서 선택 사용 가능함)

Oven Software 의 분석 기능:

최대/ 최소값, 상승/하강 시간, 기울기, 최고점 차이, 온도별 시간, 오버레이( 중첩 후 데이터 비교 분석 가능),

허용 오차 곡선, 프로브 맵, 보고서 형식으로 출력, 엑셀로 파일 변환 가능, 등 기타 윈도우 프로그램과 호환, 편집 가능함.

※ DATAPAQ Valve(데이타팩 밸류) : 완벽한 큐어링이 되었는지 수치로 확인 검증 가능하여 큐어링 잘되었는 안되었는지 확인 할 수 있다.

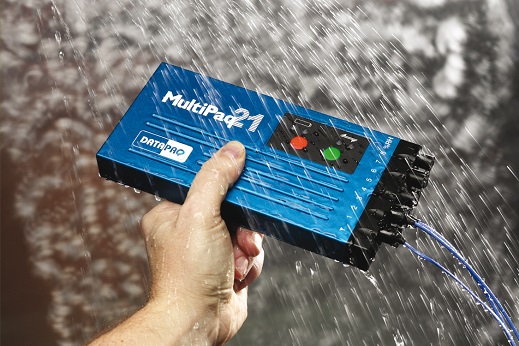

데이타팩 멀티팩 21 데이터 로거

제품특성 KEY FEATURES

멀티팩21 Data logger는 가장 열악한 음식가공 응용제품에도 견딜 수 있습니다. 또한 온·습도까지 동시에 측정 가능하도록 설계되었으며, 증기와 분무장치부터 보호되는 특수 방수 써머커플 연결장치를 갖추워 IP67 방수 등급까지 받았습니다

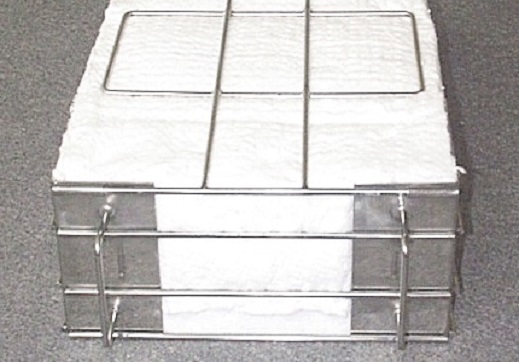

DATAPAQ 터널 킬른용 써멀배리어(Phased Evaporative)

제품특성 KEY FEATURES

항공기 블랙박스와 동일한 절연기술을 채택 함으로써 고온의 열악한 환경에서도 뛰어난 내구성을 유지함으로써 장시간 공정에도 적합하도록 제작함으로 다양한 고객에 맞게 효율적인 제품을 공급합니다.

제품명	Dimension (HWL)	Weight	Duration Time	사용가능한로거
TB6100	180 x 350 x 480 mm	20kg (empty), 27.25kg (full)	250 hours at 150°C average under car temperature, 75 hours at 250°C average under car temperature	TP3
TB6200	155 x 280 x 430 mm	13.5kg (empty), 18.5kg (full).	150 hours at 150°C average under car temperature, 56 hours at 250°C average under car temperature.	TP3
TB6400	120 x 200 x 370 mm	7.25kg (empty), 9.75kg (full).	98 hrs @150°C, 48 hrs @200°C, 30 hrs @250°C, 20 hrs @300°C, 12 hrs @400°C.	TP3

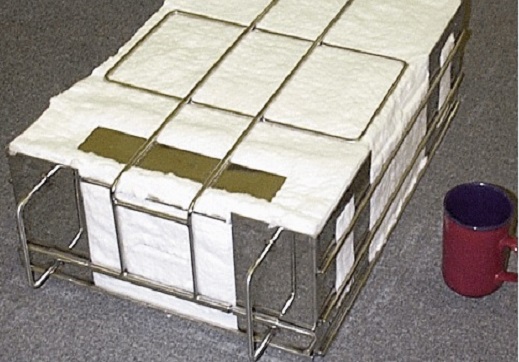

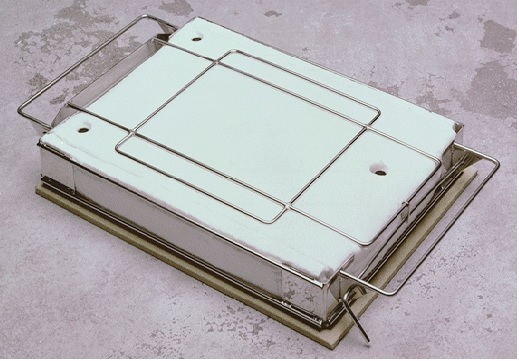

DATAPAQ Roller Hearth (롤러하스 킬른용) 써멀 배리어

제품특성 KEY FEATURES

높이가 낮고 고온의 열악한 환경에서도 뛰어난 내구성를 유지하기 위해 미공성절연체로 제작되었습니다.

제품명	Dimension (HWL)	Weight	Duration Time	사용가능한로거
TB3020 Wall Tile	67 x 360 x 638 mm	10.5kg (empty) 15kg (full).	1 hour at an average of 700°C, max 1200°C. 30 min.at an average of 900°C	TP3
TB3031 Roof Tile	150 x 382 x 610 mm	20kg (empty), 28kg (full).	5 hours at an average of 700°C, 3.5 hours at an average of 900°C	TP3
TB3036 Tableware	200 x 432 x 660 mm	24kg (empty), 32kg (full).	7 hours at an average of 700°C, 5 hours at an average of 900°C	TP3
TB3038 Sanitaryware	300 x 512 x 735 mm	36.5kg (empty), 51 kg (full).	17 hours at an average of 700°C, 10 hours at an average of 900°C,	TP3

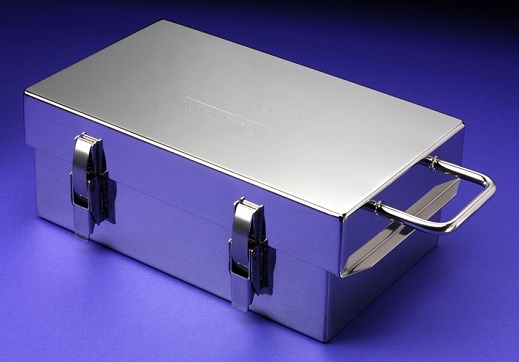

데이타팩 Food 써멀 배리어

제품특성 KEY FEATURES

- 식품 안전 보증 및 입증
- 요리 냉동 공정의 모니터 관리 및 교정조치에 대한 HACCP 요구사항 일체 충족
- 일관된 품질(맛, 감촉, 색상)확보
- 제품 처리량 및 생산량 최대화
- 오븐의 열점·냉점 교정을 위한 정보 확보
- 완전한 공정 확인 문서를 제공하여 고객의 요구사항 충족

제품명	Dimension (HWL)	Weight	Duration Time	사용가능한로거
TB5009	60 x 204 x 394 mm	4.4kg	3.0 hrs @ 100°C, 1.25 hrs @ 200°C.	MultiPaq 21
TB5010	100 x 219 x 393 mm	6kg	10.0 hrs @ 100°C, 3.75 hrs @ 200°C.	MultiPaq 21
TB5011	40 x 195 x 384 mm	3kg	150mins @ 100°C, 40mins @ 200°C.	MultiPaq 21
TB5815 (IP67)	40 x 178 x 398 mm	3.1kg	Dry Air 120 mins @ 100°C, 45 mins @ 200°C. Water/Oil 60 mins @ 100°C, 22 mins @ 200°C.	MultiPaq 21
TB5816 (IP67)	65 x 240 x 393 mm	5.3kg	Dry Air 6.5 hrs @ 100°C, 2.5 hrs @ 200°C, Water/Oil 3.0 hrs @ 100°C, 1.0 hrs @ 200°C.	MultiPaq 21
TB5817 (IP67)	105 x 150 x 360 mm	6.3kg	Dry Air 14.0 hrs @ 100°C, 4.5 hrs @ 200°C. Water/Oil 7hrs @ 100°C, 2hrs @ 200°C.	MultiPaq 21
TB5016 (IP67)	120 x 206 x 401 mm	6.3kg	3 hours@300°C, 4 hours @250°C, 5 hours @200°C, 8 hours @150°C, 17 hours @100°C.	MultiPaq 21

DATAPAQ Food 써머커플

제품타입	부품번호	타입	최대온도	품질	길이
미네랄 니들	PA1500 Series PA1510 Series	T Type K Type	PA1500~PA1505 -196 ~ 400℃ PA1510~PA1515 -150 ~ 1250℃	Special Limits of Error ANSI MC 96.1	0.3m ~2m
표준 니들	PA1460 Series PA1470 Series	T Type K Type	PA1460 Series -196 ~ 265℃ PA1470 Series -150 ~ 265℃	Special Limits of Error ANSI MC 96.1	0.3m ~2m
쇼트 니들	PA1440 Series PA1452, PA1453	T Type K Type	PA1440 Series - 196 ~ 265℃ PA1452, PA1453 -150 ~ 265℃	Special Limits of Error ANSI MC 96.1	0.3m ~2m
Heavy Duty 니들	PA1420 Series PA1430 Series	T Type K Type	-196 to 265 °C	Special Limits of Error ANSI MC 96.1	0.3m ~ 2m

DATAPAQ Reflow 써머커플

제품타입	부품번호	타입	최대온도	품질	길이
패치 타입	PA0210	K Type	265℃	Special Limits of Error ANSI MC 96.1	0.8m
미세 와이어 타입	PA1683	K Type	265℃	Special Limits of Error ANSI MC 96.1	0.5m
미네랄 절연 타입	PA1570 Series PA1571 PA1572	K Type	1,000℃	Special Limits of Error ANSI MC 96.1	PA1570 0.3m PA1571 0.6m PA1572 1m
유리섬유 타입	PA0215	K Type	400℃	Special Limits of Error ANSI MC 96.1	0.8m

DATAPAQ Easytrack 소프트웨어

제품특성 KEY FEATURES

Easy Track 보고서

인사이트 소프트웨어를 사용하면 단 한번의 클릭만으로 제품 생산에 필요한 모든 규정 조건을 충족하는 간단하고 정확한 프로파일 보고서가 생성됩니다.
중요 프로파일링 결과가 일기 편한 하나의 화면에 표시되므로 프로세서를 즉시 확인 할 수 있으며, 표준 그래프와 수치 분석 기능 외 각 공정에 적합한 기능을 제공합니다.

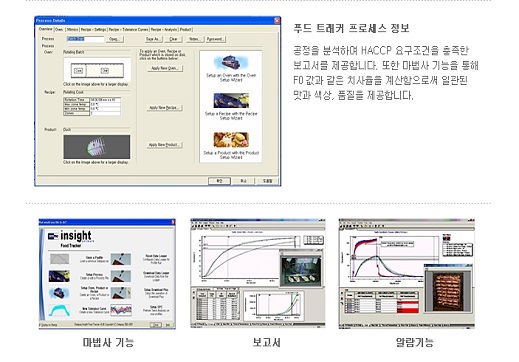

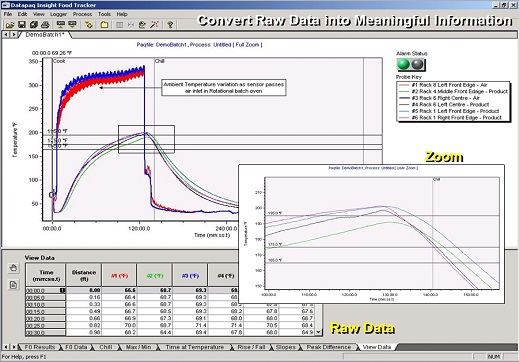

DATAPAQ Food 소프트웨어

제품특성 KEY FEATURES

푸드 트래커 프로세스 정보

공정을 분석하여 HACCP 요구 조건을 충족한 보고서를 제공합니다. 또한 마법사 기능을 통해 F0 값과 같은 치사율을 계산함으로써 일관된 맛과 색상, 품질을 제공합니다.

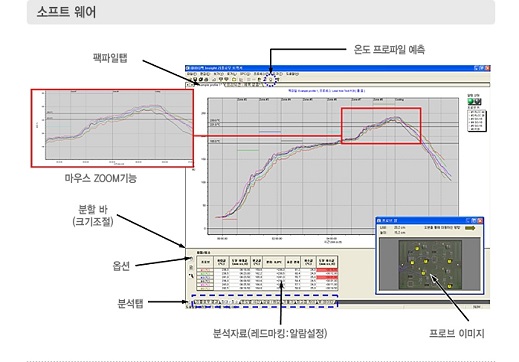

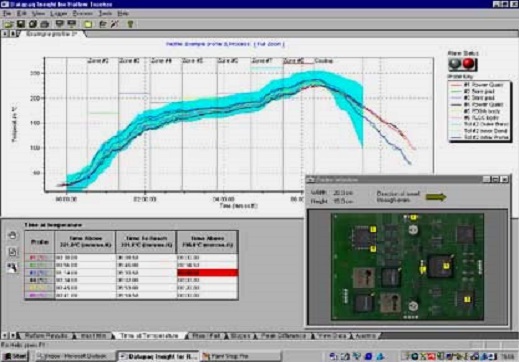

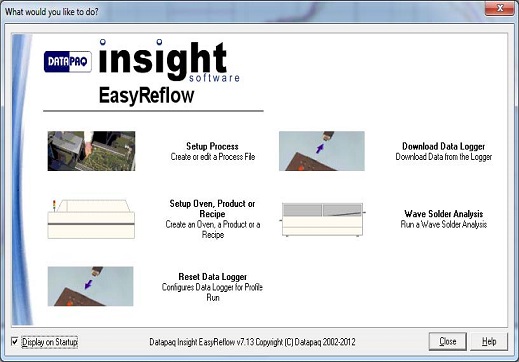

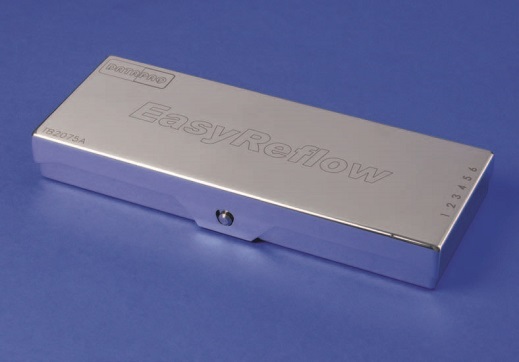

DATAPAQ Reflow 소프트웨어

제품특성 KEY FEATURES

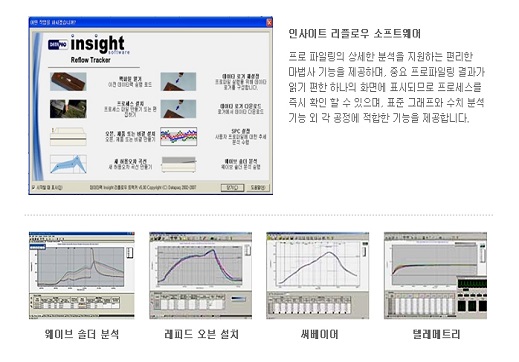

인사이트 리플로우 소프트웨어

프로 파일링의 상세한 분석을 지원하는 편리한 마법사 기능을 제공하며, 중요 프로파일링 결과가 읽기 편한 하나의 화면에 표시되므로 프로세스를 즉시 확인 할 수 있으며, 표준 그래프와 수치 분석 기능 외 각 공정에 적합한 기능을 제공합니다.

기술사양 TECHNICAL SPECIFICATIONS

Datapaq Insight Reflow Tracker SW	Basic SW5068-B	Standard SW5068	Professional SW5068-P
서베이어	─	─	Yes
소프트웨어 화면을 사용자가 지정	─	─	Yes
이지 오븐 셋업 레시피 예측	─	Yes	Yes
리플로 오븐 프로파일 프로딕션	─	Yes	Yes
공정 파일에 대한 지원	Yes(single page)	Yes	Yes
데이터 분석 기능	Yes	Yes(not Surveyor)	Yes
웨이브 솔더링 프로파일링 지원	Yes	Yes	Yes
원 터치 이메일 결과 파일	Yes	Yes	Yes
프로세스를 단계별로 안내하는 마법사	Yes	Yes	Yes
작업 상태 확인을 위한 유선 원격 측정	─	Yes	Yes
즉각적인 결과를 위한 무선 원격 측정	─	Yes	Yes
통계 공정 관리 계산	─	Yes	Yes
분석 알람은 즉시 작동/정지 표시	─	Yes	Yes
결과 파일과 오버레이 파일의 빠른 비교	Limited to one	Yes	Yes
데이타 복사 - 다른 OS로 공유 또는 내보내기	Yes	Yes	Yes
데이타 내보내기	─	Yes	Yes
로거 보정 계수 - 자동	─	─	Yes
클릭 한번으로 언어 변경	Yes	Yes	Yes
보고서 양식으로 인쇄됨	Single page only	Yes	Yes
실시간 로그인시 파일 오버레이	─	Yes	Yes
허용 오차 곡선 그래프, 허용 오차 대조 검사	─	Yes	Yes
가상 프로브 (즉, 모든 지점에서 경사)	─	Yes	Yes

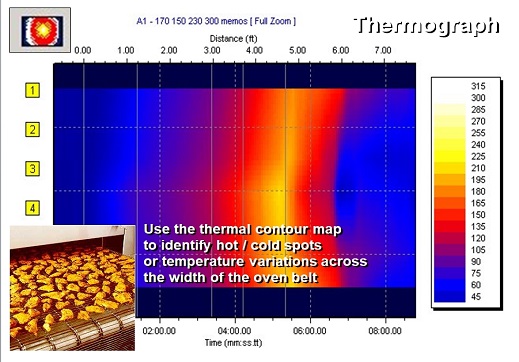

열 등고선(열 영상)	─	Yes	Yes
SPC 설정	─	─	Yes
엔터프라이즈 소프트웨어를 사용한 데이터 공유	Yes	Yes	Yes
경고 알람이 표시	─	Yes	Yes
열전대 사용 추적	─	Yes	Yes
단순화된 프로세서 파일	Yes	─	─
오버레이	1	10	10
