DATAPAQ Oven 써머커플
제품타입 부품번호 타입 최대온도 품질 길이
패치 접착식 PA0060
PA0061
PA0062
K Type 265℃ Special Limits of Error ANSI MC 96.1 1m,
1.5m,
3m
노출 접합부 PA0063
PA0064
K Type 265℃ Special Limits of Error ANSI MC 96.1 1.5m,
3m
마그네틱 PA0053
PA0054
K Type 265℃ Special Limits of Error ANSI MC 96.1 1.5m,
3m
마그네틱 PA0055
PA0056
K Type 265℃ Special Limits of Error ANSI MC 96.1 1.5m,
3m
노출 접합부
고온용
PA0180 Series
PA0181
PA0182
PA0183
K Type 700℃ Special Limits of Error ANSI MC 96.1 1.5m
2m
3m
5m
고온 유리섬유 PA0830 Series
PA0831
PA0832
K Type 700℃ Special Limits of Error ANSI MC 96.1 1m
2m
3m
마이크로 매그 PA0973
PA0974
PA0975
K Type 265℃ Special Limits of Error ANSI MC 96.1 1.5m,
3m
6m
마이크로 매그
(분위기)
PA0995
PA0996
PA0999
K Type 265℃ Special Limits of Error ANSI MC 96.1 1.5m,
3m
6m
노출 접합부 PA0215 K Type 400℃ Special Limits of Error ANSI MC 96.1 0.8m
Coilpaq Surface Thermocouple (Centre). PA0325 K Type 265℃ Special Limits of Error ANSI MC 96.1 125mm
DATAPAQ ET3 DATA LOGGER
이전
다음

제품특성 KEY FEATURES

현장에서 뛰어난 성능을 발휘하는 Easy Track3 Data logger는 페인트와 파우더 코팅 건조로의 온도프로파일을 간편하고 쉽게 측정할 수 있는 DATA Logger입니다.
폴리카보네이트 케이스로 설계되어 내구성이 뛰어나며 극한의 조건에서도 정확한 데이터를 측정합니다.
제품명 채널수 측정가능한
온도범위
샘플링간격 측정정확도 로거내부보호온도 메모리용량 로거치수
(L X W X H)
배터리타입 열전대타입
ET6063 6채널 - 150 ~ 500℃ 0.5 sec ~ 60 min ±0.5℃ 85℃ 채널당 18,000 readings 170 X 67 X 20.5mm 고품질 9v PP3 알카라인(교체형) K Type
ET4043 4채널 - 150 ~ 500℃ 0.5 sec ~ 60 min ±0.5℃ 85℃ 채널당 18,000 readings 170 X 67 X 20.5mm 고품질 9v PP3 알카라인(교체형) K Type
DATAPAQ TP6 DATA LOGGER
이전
다음

제품특성 KEY FEATURES

Datapaq TP6 로거 제품군은 가장 오랜 기간 동안 가장 가혹한 작동 조건을 견딜 수 있도록 설계되었습니다.
Datapaq TP6은 316등급 스테인리스 스틸 가공 케이스와 IP67 등급을 갖추고 있어 가장 까다로운 고온 프로파일링 애플리케이션에 완벽한 솔루션이다. 또한 강력한 소프트웨어 옵션을 이용하여 무선 주파수 (RF: Radio Frequency) 시스템과 USB/블루투스 연결 옵션으로 데이터 로거의 정보를 실시간으로 판독할 수 있습니다..

제품명 채널수 측정가능한
온도범위
샘플링간격 측정정확도 로거내부보호온도 메모리용량 로거치수
(L X W X H)
배터리타입 열전대타입
TP6116 10채널 -100°C ~ 1370°C 0.1 sec ~50 min ± 0.3°C 70°C 4백만개의 데이터 포인트 197 x 97 x 20 mm NiMH 충전지 K Type
TP6126 10채널 -100°C ~ 1370°C 0.1 sec ~50 min ± 0.3°C 110°C 4백만개의 데이터 포인트 197 x 97 x 20 mm 리튬배터리 X 4EA K Type
TP6136 10채널 -100°C ~ 1370°C 0.1 sec ~50 min ± 0.3°C 70°C 4백만개의 데이터 포인트 197 x 97 x 20 mm 알카라인
X 4AA
K Type
TP6216 20채널 -100°C ~ 1370°C 0.1 sec ~ 50 min ± 0.3°C 70°C 4백만개의 데이터 포인트 197 x 97 x 20 mm NiMH 충전지 K Type
TP6226 20채널 -100°C ~ 1370°C 0.1 sec ~50 min ± 0.3°C 110°C 4백만개의 데이터 포인트 197 x 97 x 20 mm 리튬배터리 X 4EA K Type
TP6236 20채널 -100°C ~ 1370°C 0.1 sec ~50 min ± 0.3°C 70°C 4백만개의 데이터 포인트 197 x 97 x 20 mm 알카라인
X 4AA
K Type
TP6316 20채널 -100°C ~ 1370°C 0.1 sec ~50 min ± 0.3°C 70°C 4백만개의 데이터 포인트 177 x 124 x 20 mm NiMH 충전지 K Type
TP6326 20채널 -100°C ~ 1370°C 0.1 sec ~50 min ± 0.3°C 110°C 4백만개의 데이터 포인트 177 x 124 x 20 mm 리튬배터리 X 4EA K Type
TP6336 20채널 -100°C ~ 1370°C 0.1 sec ~50 min ± 0.3°C 70°C 4백만개의 데이터 포인트 177 x 124 x 20 mm 알카라인 X 4AA K Type
데이타팩 DP5 DATA LOGGER
이전
다음

제품특성 KEY FEATURES

DP5 Data logger는 Fluke Process Instruments(DATAPAQ-데이타팩) 사의 수년간의 고객의 요구와 다양한 산업 현장에 적용해 온 노하우를 최대한 반영한 제품입니다.
그래서 다양한 고객의 요구를 충족 시킬 수 있으며 모든 산업 분야에 적용 가능하도록 특화된 제품 디자인으로 까다로운 산업 분야에서도 적용 가능하도록 제작되었습니다.
사용자의 편의성, 내구성, 대용량 메모리 채용, 절전형 메인 보드 사용으로 배터리 사용 시간이 길어졌습니다.
다양한 벙법의 충전, 10번 측정 후 다운로드 할 수 있는 기능 탑재되어서 고객의 목소리를 제품에 반영하여 시장 변화에 즉각적으로 대응할 수 있는 제품으로 거듭 탄생하였습니다.
제품명 채널수 측정가능한
온도범위
샘플링간격 측정정확도 로거내부보호온도 메모리용량 로거치수
(L X W X H)
배터리타입 열전대타입
DP5660 6채널 - 100°C ~ 1,370°C 0.05 sec ~ 10 min ±0.5°C 85°C 채널당 50,000 readings 150 x 106 x 11.7 mm Rechargeable Nickel Metal Hydride (NiMH)
(배터리 교체형)
K Type
DP5661 6채널 - 100°C ~ 1,370°C 0.05 sec ~ 10 min ±0.5°C 85°C 채널당 50,000 readings 301 x 60 x 11.7 mm Rechargeable Nickel Metal Hydride (NiMH)
(배터리 교체형)
K Type
DP5662 6채널 - 100°C ~ 1,370°C 0.05 sec ~ 10 min ±0.5°C 85°C 채널당 50,000 readings 165 x 57 x 20.0 mm Rechargeable Nickel Metal Hydride (NiMH)
(배터리 교체형)
K Type
DP5612 12채널 - 100°C ~ 1,370°C 0.05 sec ~ 10 min ±0.5°C 85°C 채널당 50,000 readings 165 x 106 x 20.0 mm Rechargeable Nickel Metal Hydride (NiMH)
(배터리 교체형)
K Type
DP5622 12채널 - 100°C ~ 1,370°C 0.05 sec ~ 10 min ±0.5°C 85°C 채널당 50,000 readings 237 x 60 x 20 mm Rechargeable Nickel Metal Hydride (NiMH)
(배터리 교체형)
K Type
DATAPAQ Kiln 써머커플
제품타입 부품번호 타입 최대온도 품질 길이
두꺼운 PTFE 절연 PA0940 Series
PA0942
PA0943
PA0944
PA0945
PA0946
K Type 250°C ANSI MC 96.1
허용 오차 규정 준수
1m~6m
미네랄 절연 PA0530 Series
PA0531
PA0532
PA0533
등...
K Type 0°C-1250°C. ANSI MC 96.1
허용 오차 규정 준수
1m ~10m
프로브용 보상 케이블
CS1063 R or S Type 300°C. ANSI MC 96.1
허용 오차 규정 준수
3m
미네랄 니크로벨
(두께: 1.5mm )
PA0710 Series
PA0711
PA0712
PA0713
등...
K Type 0°C-1250°C. ANSI MC 96.1
허용 오차 규정 준수
1m ~10m
미네날 니크로벨
(두께: 3mm )
PA0760 Series
PA0761
PA0762
PA0762
등....
K Type 0°C-1300°C
(Max: 1370°C)
ANSI MC 96.1
허용 오차 규정 준수
1m~25m
세라믹
(Nextel)
PA0370 Series
PA0371
PA0372
PA0373
K Type 0°C-1000°C ANSI MC 96.1
허용 오차 규정 준수
1m ~ 6m
미네랄 절연
(두께: 2mm)
PA1580 Series
PA1581
PA1582
N Type 0°C-1250°C ANSI MC 96.1
허용 오차 규정 준수
1m
2m
3m
DATAPAQ 터널 킬른용 써멀배리어(Phased Evaporative)
이전
다음

제품특성 KEY FEATURES

항공기 블랙박스와 동일한 절연기술을 채택 함으로써 고온의 열악한 환경에서도 뛰어난 내구성을 유지함으로써 장시간 공정에도 적합하도록 제작함으로 다양한 고객에 맞게 효율적인 제품을 공급합니다.
제품명 Dimension (HWL) Weight Duration Time 사용가능한로거
TB6100 180 x 350 x 480 mm 20kg (empty),
27.25kg (full)
250 hours at 150°C average under car temperature,
75 hours at 250°C average under car temperature
TP3
TB6200 155 x 280 x 430 mm 13.5kg (empty),
18.5kg (full).
150 hours at 150°C average under car temperature,
56 hours at 250°C average under car temperature.
TP3
TB6400 120 x 200 x 370 mm 7.25kg (empty),
9.75kg (full).
98 hrs @150°C,
48 hrs @200°C,
30 hrs @250°C,
20 hrs @300°C,
12 hrs @400°C.
TP3
DATAPAQ Roller Hearth (롤러하스 킬른용) 써멀 배리어
이전
다음

제품특성 KEY FEATURES

높이가 낮고 고온의 열악한 환경에서도 뛰어난 내구성를 유지하기 위해 미공성절연체로 제작되었습니다.
제품명 Dimension (HWL) Weight Duration Time 사용가능한로거
TB3020
Wall Tile
67 x 360 x 638 mm 10.5kg (empty)
15kg (full).
1 hour at an average of 700°C, max 1200°C.
30 min.at an average of 900°C
TP3
TB3031
Roof Tile
150 x 382 x 610 mm 20kg (empty),
28kg (full).
5 hours at an average of 700°C,
3.5 hours at an average of 900°C
TP3
TB3036
Tableware
200 x 432 x 660 mm 24kg (empty),
32kg (full).
7 hours at an average of 700°C,
5 hours at an average of 900°C
TP3
TB3038
Sanitaryware
300 x 512 x 735 mm 36.5kg (empty),
51 kg (full).
17 hours at an average of 700°C,
10 hours at an average of 900°C,
TP3
DATAPAQ Food 써머커플
제품타입 부품번호 타입 최대온도 품질 길이
미네랄 니들 PA1500 Series
PA1510 Series
T Type
K Type
PA1500~PA1505
-196 ~ 400℃
PA1510~PA1515
-150 ~ 1250℃
Special Limits of Error ANSI MC 96.1 0.3m ~2m
표준 니들 PA1460 Series
PA1470 Series
T Type
K Type
PA1460 Series
-196 ~ 265℃
PA1470 Series
-150 ~ 265℃
Special Limits of Error ANSI MC 96.1 0.3m ~2m
쇼트 니들 PA1440 Series
PA1452, PA1453
T Type
K Type
PA1440 Series
- 196 ~ 265℃
PA1452, PA1453
-150 ~ 265℃
Special Limits of Error ANSI MC 96.1 0.3m ~2m
Heavy Duty 니들 PA1420 Series
PA1430 Series
T Type
K Type
-196 to 265 °C Special Limits of Error ANSI MC 96.1 0.3m ~ 2m
DATAPAQ Reflow 써머커플
제품타입 부품번호 타입 최대온도 품질 길이
패치 타입 PA0210 K Type 265℃ Special Limits of Error ANSI MC 96.1 0.8m
미세 와이어 타입 PA1683 K Type 265℃ Special Limits of Error ANSI MC 96.1 0.5m
미네랄 절연 타입 PA1570 Series
PA1571
PA1572
K Type 1,000℃ Special Limits of Error ANSI MC 96.1 PA1570 0.3m
PA1571 0.6m
PA1572 1m
유리섬유 타입 PA0215 K Type 400℃ Special Limits of Error ANSI MC 96.1 0.8m

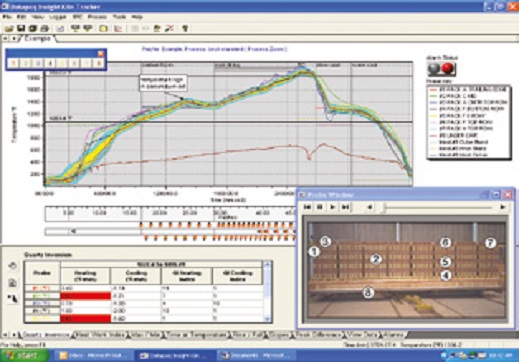

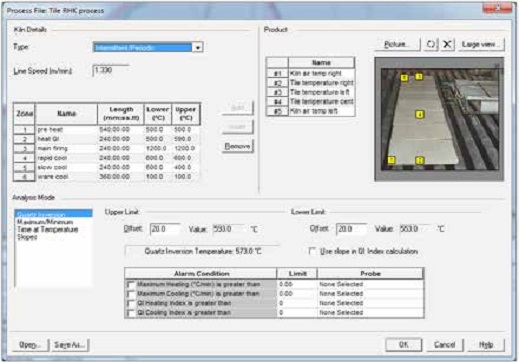

DATAPAQ Kiln 소프트웨어
이전
다음

제품특성 KEY FEATURES

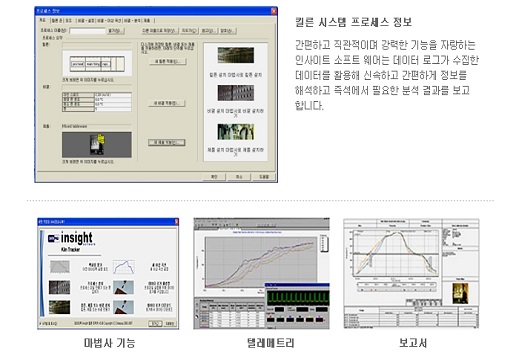

킬른 시스템 프로세스 정보

간편하고 직관적이며 강력한 기능을 자랑하는 인사이트 소프트웨어는 데이터 로그가 수집한 데이터를 활용해 신속하고 간편하게 정보를 해석하고 즉석에서 필요한 분석 결과를 보고 합니다.

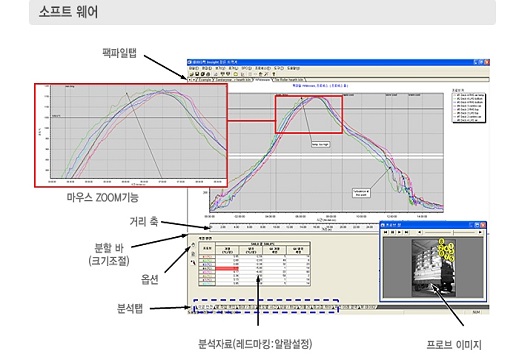

DATAPAQ Reflow 소프트웨어
이전
다음

제품특성 KEY FEATURES

인사이트 리플로우 소프트웨어

프로 파일링의 상세한 분석을 지원하는 편리한 마법사 기능을 제공하며, 중요 프로파일링 결과가 읽기 편한 하나의 화면에 표시되므로 프로세스를 즉시 확인 할 수 있으며, 표준 그래프와 수치 분석 기능 외 각 공정에 적합한 기능을 제공합니다.

기술사양 TECHNICAL SPECIFICATIONS

 Datapaq Insight Reflow Tracker SW

 Basic

 SW5068-B

 Standard

 SW5068

 Professional

 SW5068-P

 서베이어  ─  ─  Yes
 소프트웨어 화면을 사용자가 지정  ─  ─  Yes
 이지 오븐 셋업 레시피 예측  ─
 Yes  Yes
 리플로 오븐 프로파일 프로딕션  ─
 Yes  Yes
 공정 파일에 대한 지원  Yes(single page)   Yes  Yes
 데이터 분석 기능  Yes  Yes(not Surveyor)  Yes
 웨이브 솔더링 프로파일링 지원  Yes   Yes  Yes
 원 터치 이메일 결과 파일  Yes   Yes  Yes
 프로세스를 단계별로 안내하는 마법사  Yes  Yes  Yes
 작업 상태 확인을 위한 유선 원격 측정  ─  Yes  Yes
 즉각적인 결과를 위한 무선 원격 측정  ─  Yes  Yes
 통계 공정 관리 계산  ─  Yes  Yes
 분석 알람은 즉시 작동/정지 표시  ─  Yes  Yes
 결과 파일과 오버레이 파일의 빠른 비교  Limited to one  Yes  Yes
 데이타 복사 - 다른 OS로 공유 또는 내보내기  Yes  Yes  Yes
 데이타 내보내기  ─  Yes  Yes
 로거 보정 계수 - 자동  ─  ─  Yes

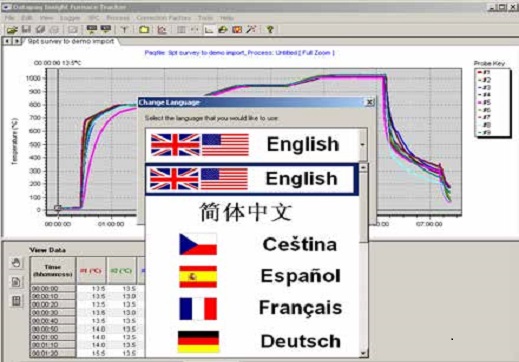

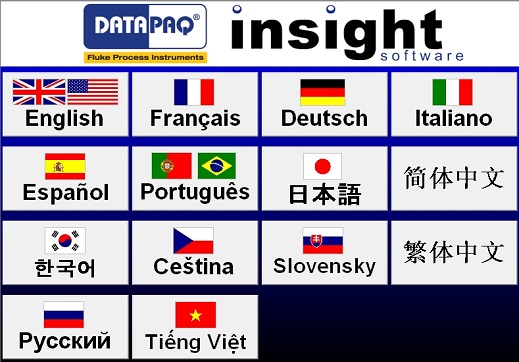

 클릭 한번으로 언어 변경  Yes   Yes  Yes
 보고서 양식으로 인쇄됨  Single page only  Yes  Yes
 실시간 로그인시 파일 오버레이  ─  Yes  Yes
 허용 오차 곡선 그래프,       허용 오차 대조 검사  ─  Yes  Yes
 가상 프로브 (즉, 모든 지점에서 경사)  ─  Yes  Yes

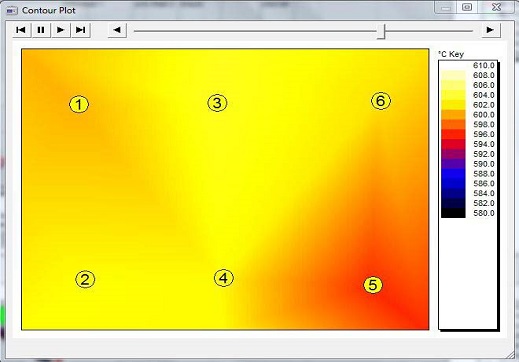

 열 등고선(열 영상)  ─  Yes  Yes
 SPC 설정  ─  ─  Yes
 엔터프라이즈 소프트웨어를 사용한 데이터 공유  Yes  Yes  Yes
 경고 알람이 표시  ─  Yes  Yes
 열전대 사용 추적  ─   Yes  Yes
 단순화된 프로세서 파일  Yes   ─   ─
 오버레이  1  10  10
DATAPAQ Reflow 써멀배리어
이전
다음

제품특성 KEY FEATURES

-배리어는 항공기 블랙박스와 동일한 절연기술 채택함으로써 열악한 환경에서도 뛰어난 내구성 자랑
-견고한 스텐레스스틸로 견고하고 미공성 절연체로 제작되어, 크기와 무게를 최소화 함으로써 다양한 공정에 다양한 채널로 고객에 맞게 공급하고 있습니다.
제품명 Dimension (HWL) Weight Duration Time 사용가능한로거
TB2100 28 x 134 x 225 mm 0.7kg 7min.@280°C, 8min.@250°C, 10min.@200°C DP5612
12채널
TB2101 35 x 134 x 225 mm 0.8kg 10min.@280°C, 11min.@250°C, 13min.@200°C DP5612
12채널
TB2081 28 x 88 x 274 mm 0.6kg 7min.@300°C, 8min.@250°C, 10min.@200°C, 13min.@150°C,
25min.@100°C.
DQ1812
12채널
TB2061 28 x 88 x 258 mm 0.6kg 7min.@280°C,
8min.@250°C, 10min.@200°C, 13min.@150°C,
25min.@100°C.
DQ1810
10채널
TB2062 35 x 88 x 258 mm 0.7kg 10min.@280°C,
11min.@250°C, 13min.@200°C, 18min.@150°C,
36min.@100°C.
DQ1810
10채널
TB2020 28 x 84 x 223 mm 0.5kg 7min.@280°C,
8min.@250°C, 10min.@200°C, 13min.@150°C,
25min.@100°C.
DP5662
DQ1862
6채널
TB2021 35 x 84 x 223 mm 0.65kg 10min.@280°C,
11min.@250°C, 13min.@200°C, 18min.@150°C,
36min.@100°C.
DP5662
DQ1862
6채널
TB2015 25 x 133 x 210 mm 0.68kg 9min.@280°C, 10min.@250°C, 13min.@200°C, 16min.@150°C,
32min.@100°C.
DP5660
DQ1860
6채널
TB2003 40 x 162 x 216 mm 1.5kg 15min.@300°C, 18min.@250°C, 20min.@200°C, 25min.@150°C,
45min.@100°C.
DP5660
DQ1860
6채널
TB2004
Vapour-Phase Thermal Barrier
25 x 147 x 211 mm 1.3kg 10min @ 200°C
(In air),
4min @300°C
(in liquid).
DP5660
DQ1860
TB2005 68 x 188 x 368 mm 4.5kg 10min.@800°C
18min.@500°C, 30min.@300°C, 75min.@150°C
DP5660
DQ1860
6채널
TB2064 20 x 133 x 210 mm 0.6kg 6min.@280°C, 8min.@250°C, 9min.@200°C DP5660
DQ1860
6채널
TB2065 29 x 133 x 210 mm 0.68kg 10min.@280°C,
11min.@250°C, 13min.@200°C, 18min.@150°C,
35min.@100°C.
DP5660
DQ1860
6채널
TB2066 20 x 88 x 334 mm 0.65kg 5min.@280°C,
6min.@250°C, 8min.@200°C, 11min.@150°C,
21min.@100°C
DP5661
DQ1861
6채널
TB2067 25 x 88 x 334 mm 0.75kg 8min.@280°C,
10min.@250°C, 11min.@200°C, 15min.@150°C,
28min.@100°C
DP5661
DQ1861
6채널
TB2068 29 x 88 x 334 mm 0.8kg 10min.@280°C,
11min.@250°C, 13min.@200°C, 18min.@150°C,
32min.@100°C.
DP5661
DQ1861
6채널
TB4128 75 x 160 x 297 mm 3.3kg 30min.@400°C, 50min.@300°C, 90min.@200°C, DP5660
DQ1860
6채널
TB5004 50 x 229 x 271 mm 4.2kg 1hurs.@300°C, 1.25hurs.@250°C, 1.75hurs.@200°C, 2.75hurs.@150°C,
4.75hurs.@100°C.
DP5660
DQ1860
6채널

(주)영인터내셔날로 문의하시면 귀사의 공정에 적합하고다양한 제품을 제공해 드릴 것입니다.
