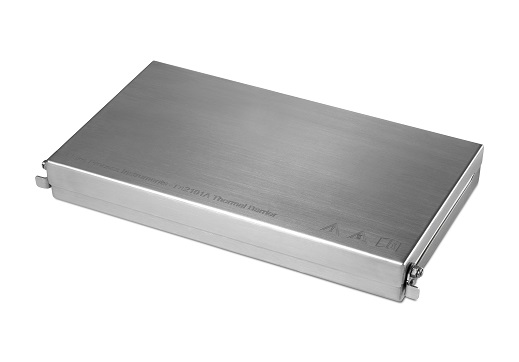

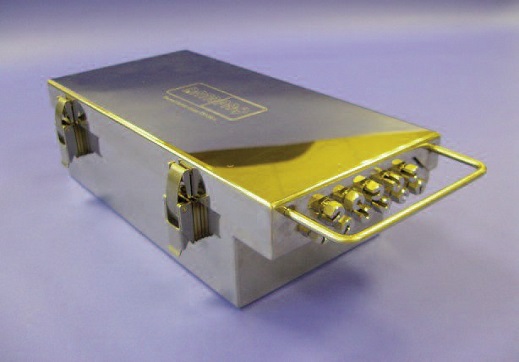

DATAPAQ Solar 일반 공정 써멀 배리어
제품특성 KEY FEATURES
Solar 공정의 다양한 특성을 반영하여 각각의 공정에 맞는 특화된 배리어를 만들어 각 공정에서 가장 효율적으로 온도 프로파일링이 가능하도록 제작 되었습니다.
낮은 높이의 로에서도 사용 가능하며 탁월한 단열 능력을 제공함으로서 고객의 만족도를 높혔습니다.
낮은 높이의 로에서도 사용 가능하며 탁월한 단열 능력을 제공함으로서 고객의 만족도를 높혔습니다.
| 제품명 | Dimension (HWL) | Weight | Duration Time | 사용가능한로거 | |
|---|---|---|---|---|---|
 |
TB2038 (셀 공정) |
23 x 165 x 224mm | 1.25kg | 19 mins @ 200°C, 5.5 mins @ 400°C, 3.5 mins @ 800°C, 1 min @ 1000°C |
DP5660 6채널 |
 |
TB2094 (셀 공정) |
19.5 x 95.5 x 337 mm | 1kg | 15 mins @ 100°C, 2.5 mins@ 300°C, 2 mins @ 400°C, 1.5 mins @ 600°C, 1 min @ 800°C, 0.3 mins @ 1000°C |
DQ1861 6채널 |
 |
TB7110 (모듈 공정) |
20 x 150 x 263mm | 2.3kg | typically 17mins @160°C in vacuum |
DQ1850 10채널 |
 |
TB2015 | 25 x 133 x 210 mm | 0.7kg | 9min.@280°C, 10min.@250°C, 13min.@200°C, 16min.@150°C, 32min.@100°C. |
DQ1860 6채널 |
 |
TB2082 (패널, ITO 공정) |
35 x 88 x 274 mm | 0.7kg | 10min.@300°C, 11min.@250°C, 13min.@200°C, 18min.@150°C, 36min.@100°C. |
DQ1812 12채널 |
 |
TB7400 (프라즈마 가동시) |
18 x 146 X 146mm | 0.7kg | 8mins 400°C in a Vacuum sputtering process. | DQ1863 6채널 |
 |
TB4021 | 40 x 172 x 228 mm | 1.6kg | 7min.@600°C, 8min.@500°C, 15min.@300°C. | DQ1860 6채널 |
DATAPAQ 써머커플
| 제품타입 | 부품번호 | 타입 | 최대온도 | 품질 | 길이 | |
|---|---|---|---|---|---|---|
 |
패치 브로브 | PA1620 | K Type | 265 °C | Special Limits of Error ANSI MC 96.1 |
0.3m(12인치) |
 |
패치 브로브 | PA1621 | K Type | 265 °C | Special Limits of Error ANSI MC 96.1 | 0.5m(20인치) |
 |
노출 접합 프로브 | PA1614 | K Type | 355 °C | Special Limits of Error ANSI MC 96.1 | 0.3m(12인치) |
 |
노출 접합 프로브 | PA1615 | K Type | 355 °C | Special Limits of Error ANSI MC 96.1 | 0.5m(20인치) |
 |
고속 반응 프로브 | PA1610 | K Type | 265 °C | Special Limits of Error ANSI MC 96.1 | 0.5m(20인치) |

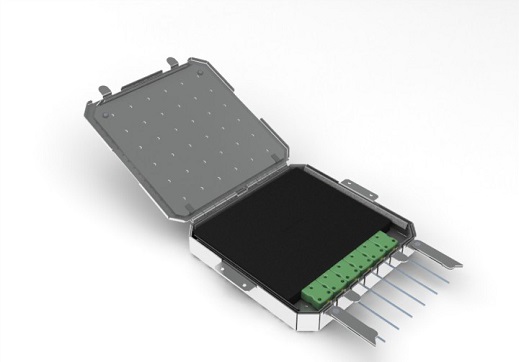

DATAPAQ 진공 공정용 써멀배리어
제품특성 KEY FEATURES
특수 재질과 외관 특수 Coating처리를 함으로써 진공 공정에 사용시 프라즈마 가동이나 Gas 사용시 영향을 최소화 했으며 Out-gassing 의 영향을 받지 않도록 설계 되었습니다.
또한, 에너지 효율을 극대화하기 위한 특수 공정에도 적용되도록 다양한 종류의 배리어를 공급합니다.
또한, 에너지 효율을 극대화하기 위한 특수 공정에도 적용되도록 다양한 종류의 배리어를 공급합니다.
| 제품명 | Dimension (HWL) | Weight | Duration Time | 사용가능한로거 | |
|---|---|---|---|---|---|
 |

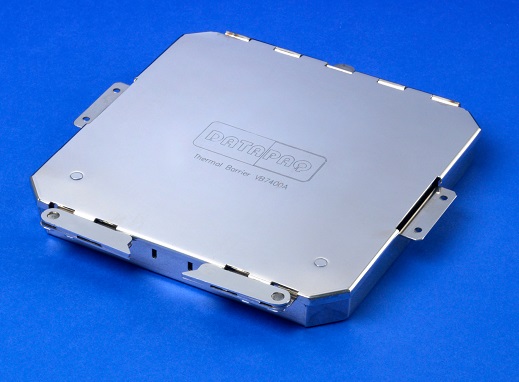

VB7400 (써포터링 공정) |
18 x 146 X 146mm | 0.7kg | 75min @ 200°C 20min @ 450°C |
DQ1863 6채널 |
 |

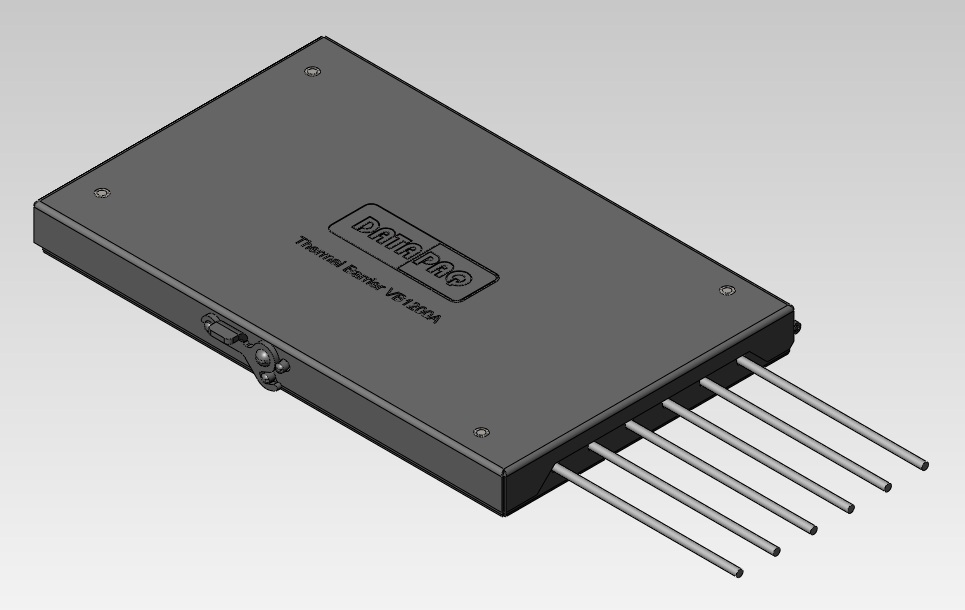

VB1200 | 20 x 142 x 210 mm | 1.5kg | 100min @ 200°C, 26min @ 450°C |
DQ1800 6채널 |
 |
VB2040 | 35 x 105 x 386 mm | 6kg | 100min @ 400°C, 50min @ 600°C |
DQ1840 4채널 |
 |
TB7110 (모듈 공정) |
20 x 150 x 263 mm | 2.3kg | typically 17mins @160°C in vacuum. |
DQ1850 10채널 |

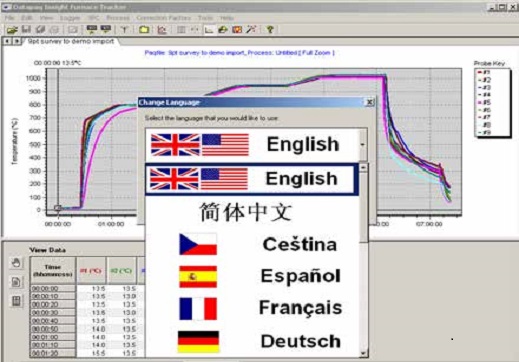

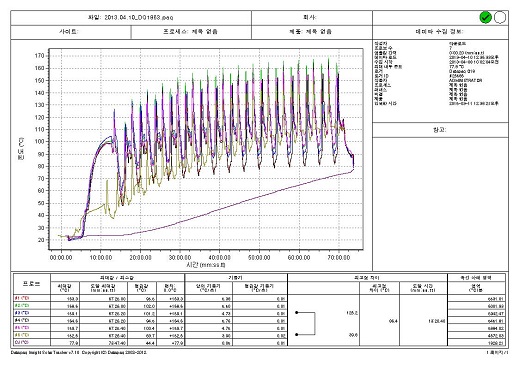

DATAPAQ Oven 소프트웨어
제품특성 KEY FEATURES
Oven Tracker Insight 분석 소프트웨어가 자동차 도색 분야에 적합하게 설계된 포괄적 데이터 검토, 분석 및 보고 기능을 제공하므로 원시 온도 데이터를 의미 있는 정보로 변환할 수 있습니다.
DATAPAQ 값(경화 인덱스), 베이크 차트 소프트웨어, 자동 SPC, 램프-업 분석 및 온도차 프로브 도구 등이 제공됩니다. 완벽한 보고 기능에는 제품 프로브 맵 및 상호 연계된 사진 라이브러리가 포함됩니다.
DATAPAQ 값(경화 인덱스), 베이크 차트 소프트웨어, 자동 SPC, 램프-업 분석 및 온도차 프로브 도구 등이 제공됩니다. 완벽한 보고 기능에는 제품 프로브 맵 및 상호 연계된 사진 라이브러리가 포함됩니다.
기술사양 TECHNICAL SPECIFICATIONS
Insight Oven Software 는 Windows 7, Windows 8, Windows 10 에서도 사용 가능함.

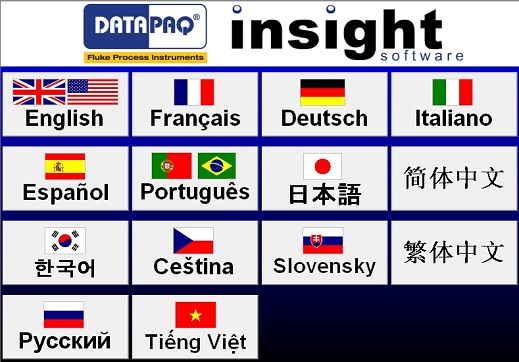

사용 가능한 언어 : 한국어, 영어, 중국어, 일본어, 프랑스어, 독어, 스페이어, 포르트칼어, 이탈리아어, 베트남어 등 외 여러 언어를 선택해서 사용 가능함. (글로벌 기업에서 해외 여러 공장에서 각각의 언어로 간편하게 변환하여 사용 가능함)
본사에서는 모든 언어를 선택 사용 가능함. (필요한 조건에 따라서 선택 사용 가능함)

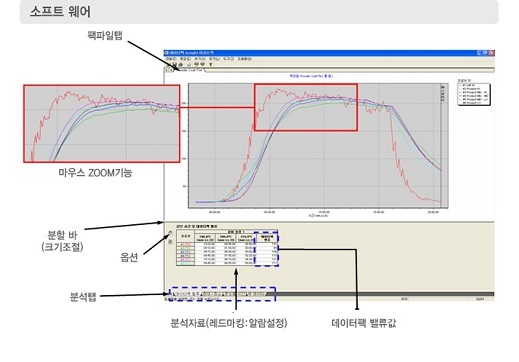

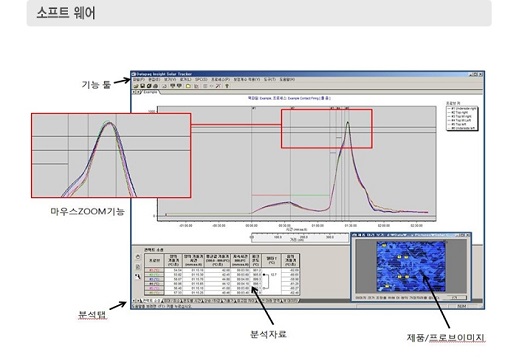

Oven Software 의 분석 기능:
최대/ 최소값, 상승/하강 시간, 기울기, 최고점 차이, 온도별 시간, 오버레이( 중첩 후 데이터 비교 분석 가능),
허용 오차 곡선, 프로브 맵, 보고서 형식으로 출력, 엑셀로 파일 변환 가능, 등 기타 윈도우 프로그램과 호환, 편집 가능함.
※ DATAPAQ Valve(데이타팩 밸류) : 완벽한 큐어링이 되었는지 수치로 확인 검증 가능하여 큐어링 잘되었는 안되었는지 확인 할 수 있다.

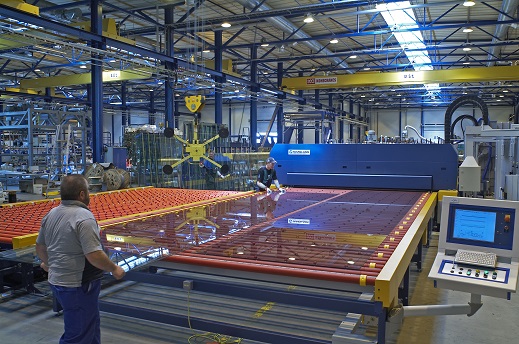

DATAPAQ Glass Tempering Process(강화유리 공정)
제품특성 KEY FEATURES
Glass Tempering Process 공정용으로 개발된 TB7528 배리어는 가열 받을 때 최소의 팽창을 보장하는 Inconel 외부 케이가 사용됩니다. - 최소한의 간격이 요구될 때 통과하여 지나가는 것을 보장합니다.
구성의 뒤틀림 없이 보장되는 레이저 용접 기술이 사용됩니다. - 이것은 제품의 사용 기간을 최대화하고 최소의 높이를 이용 가능성에 모두 사용될 수 있습니다.
외부 표면은 세라믹 코팅과 플라즈마 분말 코팅으로 됩니다.
세라믹 코팅은 로 안의 세라믹 롤러나 금속의 직접적인 접촉이 없다는 뜻이빈다. -공정이 완료된 글라스위에 마크같은 그 어떤 롤러에도 손상을 입히지 않는다근 것은 아주 중요합니다.
구성의 뒤틀림 없이 보장되는 레이저 용접 기술이 사용됩니다. - 이것은 제품의 사용 기간을 최대화하고 최소의 높이를 이용 가능성에 모두 사용될 수 있습니다.
외부 표면은 세라믹 코팅과 플라즈마 분말 코팅으로 됩니다.
세라믹 코팅은 로 안의 세라믹 롤러나 금속의 직접적인 접촉이 없다는 뜻이빈다. -공정이 완료된 글라스위에 마크같은 그 어떤 롤러에도 손상을 입히지 않는다근 것은 아주 중요합니다.
| 제품명 | Dimension (HWL) | Weight | Duration Time | 사용가능한로거 | |
|---|---|---|---|---|---|
 |
TB7528 | 29 x 219 x 429 mm | 6kg | 10min @ 650°C, 16min @ 450°C |
DQ1840 4채널 |
 |
TB7729 | 29 x 256 x 461 mm | 10kg | 10min @ 700°C, 16min @ 450°C |
DQ1842 10채널 |
 |
TB7540 | 40 x 253 x 316 mm | 10kg | 33min @ 400°C, 25min @ 600°C, 15min @ 850°C |
DQ1800 6채널 |
 |
TB7360 | 60 x 194 x 355 mm | 11kg | 50min @ 400°C, 35min @ 600°C, 22min @ 850°C |
DQ1800 6채널 |
데이타팩 DP5 DATA LOGGER
제품특성 KEY FEATURES
DP5 Data logger는 Fluke Process Instruments(DATAPAQ-데이타팩) 사의 수년간의 고객의 요구와 다양한 산업 현장에 적용해 온 노하우를 최대한 반영한 제품입니다.
그래서 다양한 고객의 요구를 충족 시킬 수 있으며 모든 산업 분야에 적용 가능하도록 특화된 제품 디자인으로 까다로운 산업 분야에서도 적용 가능하도록 제작되었습니다.
사용자의 편의성, 내구성, 대용량 메모리 채용, 절전형 메인 보드 사용으로 배터리 사용 시간이 길어졌습니다.
다양한 벙법의 충전, 10번 측정 후 다운로드 할 수 있는 기능 탑재되어서 고객의 목소리를 제품에 반영하여 시장 변화에 즉각적으로 대응할 수 있는 제품으로 거듭 탄생하였습니다.
그래서 다양한 고객의 요구를 충족 시킬 수 있으며 모든 산업 분야에 적용 가능하도록 특화된 제품 디자인으로 까다로운 산업 분야에서도 적용 가능하도록 제작되었습니다.
사용자의 편의성, 내구성, 대용량 메모리 채용, 절전형 메인 보드 사용으로 배터리 사용 시간이 길어졌습니다.
다양한 벙법의 충전, 10번 측정 후 다운로드 할 수 있는 기능 탑재되어서 고객의 목소리를 제품에 반영하여 시장 변화에 즉각적으로 대응할 수 있는 제품으로 거듭 탄생하였습니다.
| 제품명 | 채널수 | 측정가능한 온도범위 |
샘플링간격 | 측정정확도 | 로거내부보호온도 | 메모리용량 | 로거치수 (L X W X H) |
배터리타입 | 열전대타입 | |
|---|---|---|---|---|---|---|---|---|---|---|
 |
DP5660 | 6채널 | - 100°C ~ 1,370°C | 0.05 sec ~ 10 min | ±0.5°C | 85°C | 채널당 50,000 readings | 150 x 106 x 11.7 mm | Rechargeable Nickel Metal Hydride (NiMH) (배터리 교체형) |
K Type |
 |
DP5661 | 6채널 | - 100°C ~ 1,370°C | 0.05 sec ~ 10 min | ±0.5°C | 85°C | 채널당 50,000 readings | 301 x 60 x 11.7 mm | Rechargeable Nickel Metal Hydride (NiMH) (배터리 교체형) |
K Type |
 |
DP5662 | 6채널 | - 100°C ~ 1,370°C | 0.05 sec ~ 10 min | ±0.5°C | 85°C | 채널당 50,000 readings | 165 x 57 x 20.0 mm | Rechargeable Nickel Metal Hydride (NiMH) (배터리 교체형) |
K Type |
 |
DP5612 | 12채널 | - 100°C ~ 1,370°C | 0.05 sec ~ 10 min | ±0.5°C | 85°C | 채널당 50,000 readings | 165 x 106 x 20.0 mm | Rechargeable Nickel Metal Hydride (NiMH) (배터리 교체형) |
K Type |
 |
DP5622 | 12채널 | - 100°C ~ 1,370°C | 0.05 sec ~ 10 min | ±0.5°C | 85°C | 채널당 50,000 readings | 237 x 60 x 20 mm | Rechargeable Nickel Metal Hydride (NiMH) (배터리 교체형) |
K Type |

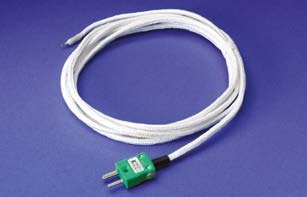

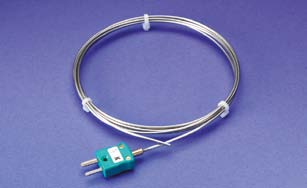

DATAPAQ Solar 써머커플
| 제품타입 | 부품번호 | 타입 | 최대온도 | 품질 | 길이 | |
|---|---|---|---|---|---|---|
 |
세라믹 (Nextel) |
PA0370 Series PA0371 PA0372 PA0373 |
K Type | 0°C-1000°C | Special Limits of Error ANSI MC 96.1 | 1m~6m |
|
|
미네랄 절연 | PA1570 Series PA1571 PA1572 |
K Type | 1,000℃ |
Special Limits of Error ANSI MC 96.1 |
0.3m 0.6m 1m |
 |
접착 패치 | PA0060 Series PA0061 PA0062 |
K Type | 265℃ | Special Limits of Error ANSI MC 96.1 |
1m 2m 3m |
 |
고온 유리섬유 | PA0830 Series PA0831 PA0832 |
K Type | 700℃ | Special Limits of Error ANSI MC 96.1 | 1m 2m 3m |
 |
미네랄 니크로벨 | PA0710 Series PA0711 PA0712 PA0713 등... |
K Type | 0°C-1250°C. | Special Limits of Error ANSI MC 96.1 | 1m ~10m |

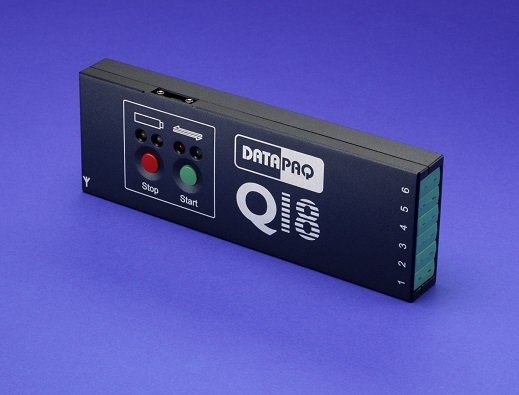

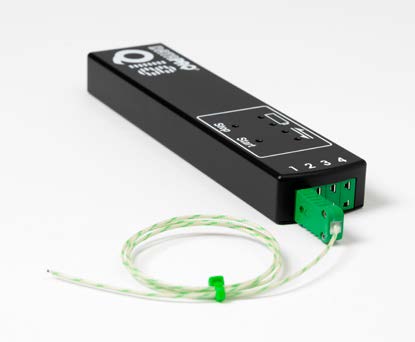

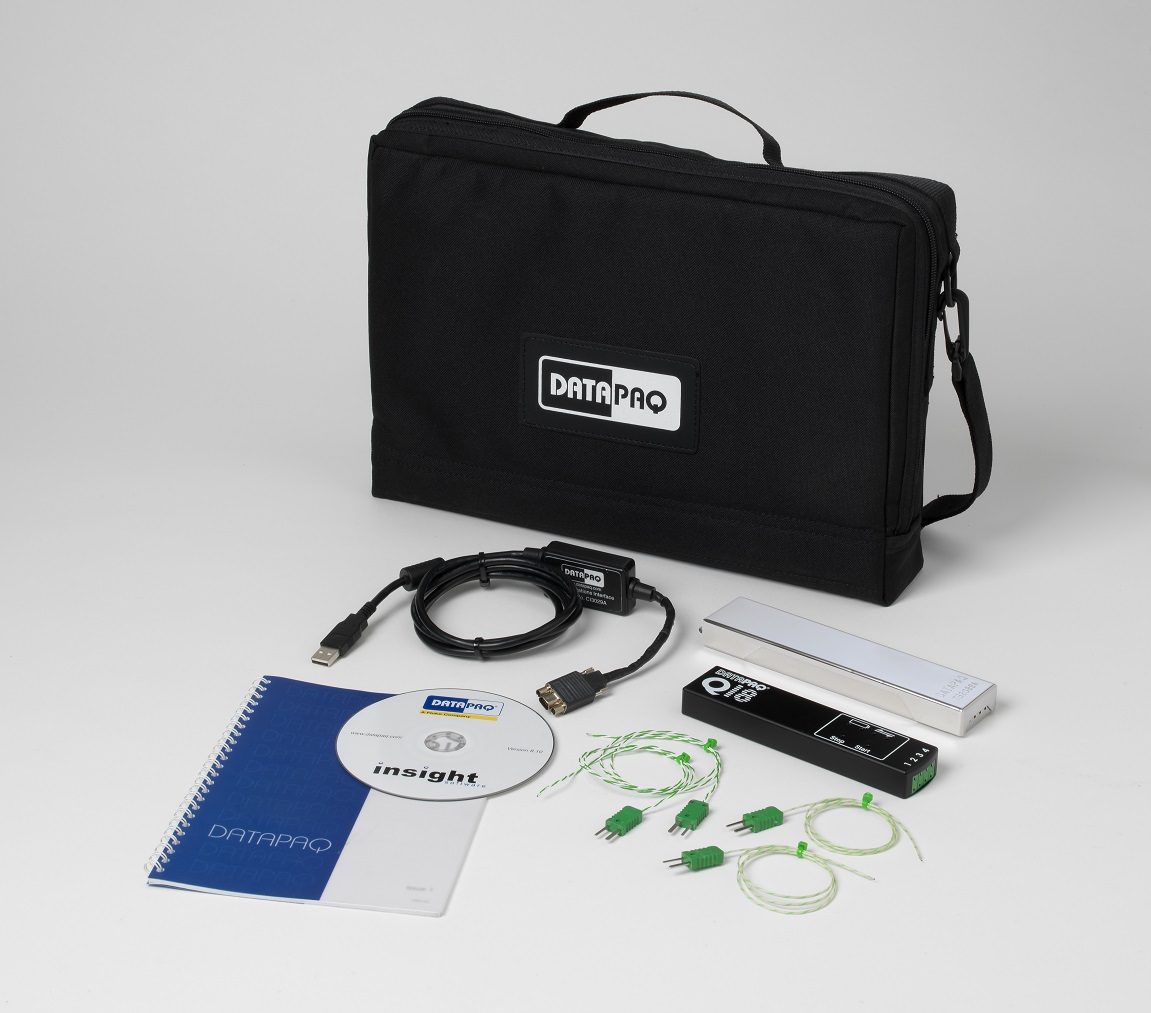

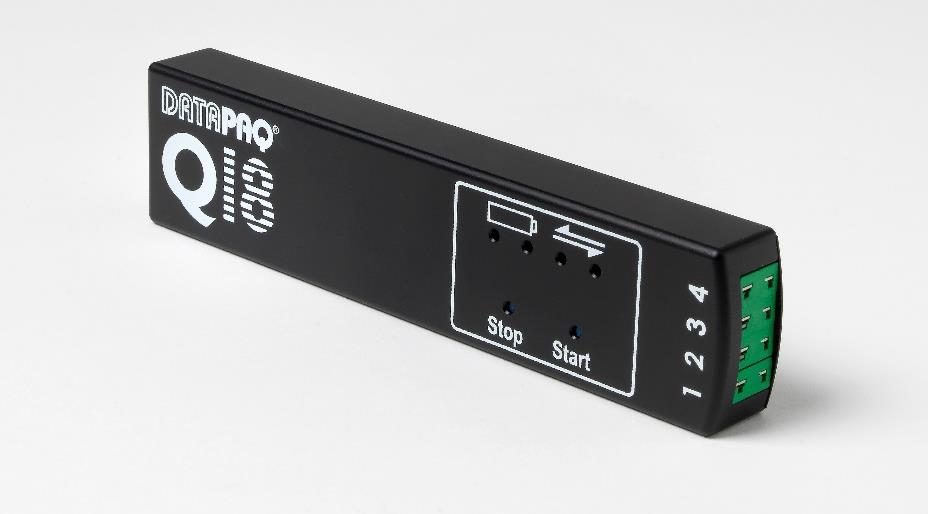

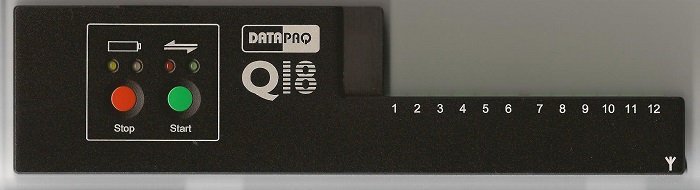

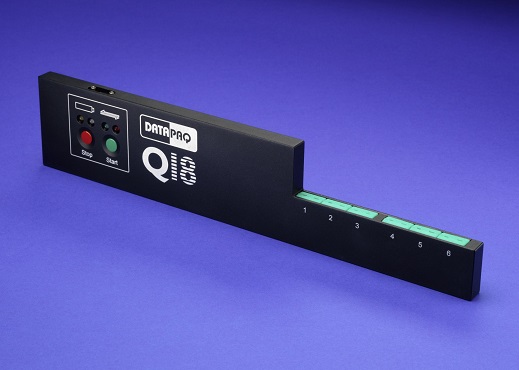

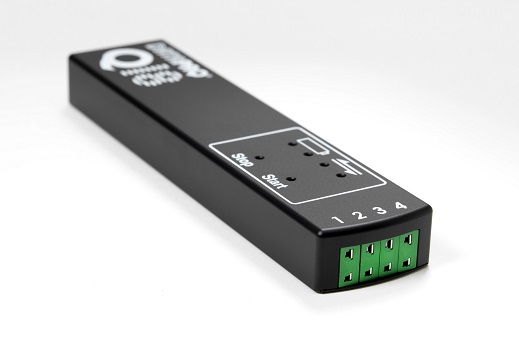

데이터팩 Micro Q18 DATA LOGGER
제품특성 KEY FEATURES

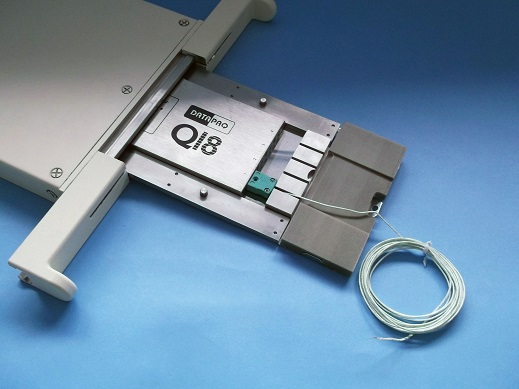

Fluke Process Instruments (DATAPAQ-데이타팩) SelectivePaq은 공간 제약이 따르는 소형 웨이브 선택적 솔더링 공정에서 사용하도록 특별히 설계되어 있습니다.
새로운 4채널 Fluke Process Instruments(DATAPAQ-데이타팩) Q18 마이크로 데이터 로거와 단열 인클로저 및 옵션인 센서 어레이 PA1650이 조합된 이 제품은 선택적 솔더링 공정의 안정적인 모니터링하는 완벽한 해결 방법입니다.
선택적 솔더링은 부품 레이아웃의 유연성이 뛰어나고 보다 일관된 접합 품질을 만들어내기 때문에 수동 솔더링 또는 웨이브 솔더링을 대체하고 있습니다.
공간제약이 따르는 장비 내에서 공정에 문제가 있는지 모니터링 하려면 프로파일러는 공정 속으로 들어가 실제품온도를 측정해야 합니다.
새로운 Fluke Process Instruments(DATAPAQ-데이타팩) SelectivePaq은 이러한 크기 문제를 해결하면서도 리플로우 프로파일러의 모든 기능과 유연성은 그대로 유지합니다. 옵션인 선택적 솔더링 센서 PA1650을 사용하는 경우에는 딥 솔더링 및 예열 센서로 공정을 반복적으로 측정할 수 있습니다.
새로운 4채널 Fluke Process Instruments(DATAPAQ-데이타팩) Q18 마이크로 데이터 로거와 단열 인클로저 및 옵션인 센서 어레이 PA1650이 조합된 이 제품은 선택적 솔더링 공정의 안정적인 모니터링하는 완벽한 해결 방법입니다.
선택적 솔더링은 부품 레이아웃의 유연성이 뛰어나고 보다 일관된 접합 품질을 만들어내기 때문에 수동 솔더링 또는 웨이브 솔더링을 대체하고 있습니다.
공간제약이 따르는 장비 내에서 공정에 문제가 있는지 모니터링 하려면 프로파일러는 공정 속으로 들어가 실제품온도를 측정해야 합니다.
새로운 Fluke Process Instruments(DATAPAQ-데이타팩) SelectivePaq은 이러한 크기 문제를 해결하면서도 리플로우 프로파일러의 모든 기능과 유연성은 그대로 유지합니다. 옵션인 선택적 솔더링 센서 PA1650을 사용하는 경우에는 딥 솔더링 및 예열 센서로 공정을 반복적으로 측정할 수 있습니다.
기술사양 TECHNICAL SPECIFICATIONS
| 제품명 | 채널수 | 측정가능한 온도범위 |
샘플링간격 | 측정정확도 | 로거내부보호온도 | 메모리용량 | 로거치수 (L X W X H) |
배터리타입 | 열전대타입 | |
|---|---|---|---|---|---|---|---|---|---|---|
 |
DQ1804 | 4채널 | -200 ~ 1,370 °C | 0.05 ~ 10초 | ±0.5°C | 85 °C | 채널 당 32,000개 판독 | 149 × 35 × 17 mm | 2셀 니켈 수소전지, 사용자 교체식(BP1077) | K Type |

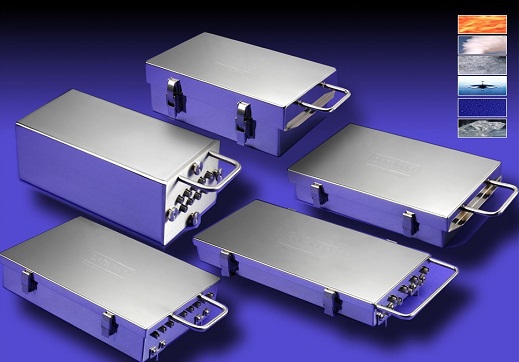

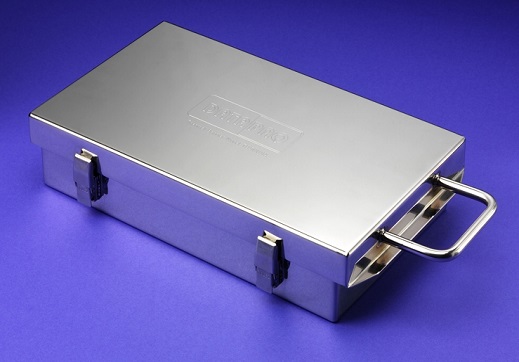

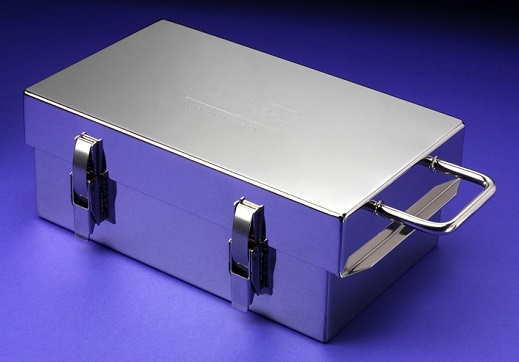

데이타팩 Food 써멀 배리어
제품특성 KEY FEATURES
- 식품 안전 보증 및 입증
- 요리 냉동 공정의 모니터 관리 및 교정조치에 대한 HACCP 요구사항 일체 충족
- 일관된 품질(맛, 감촉, 색상)확보
- 제품 처리량 및 생산량 최대화
- 오븐의 열점·냉점 교정을 위한 정보 확보
- 완전한 공정 확인 문서를 제공하여 고객의 요구사항 충족
- 요리 냉동 공정의 모니터 관리 및 교정조치에 대한 HACCP 요구사항 일체 충족
- 일관된 품질(맛, 감촉, 색상)확보
- 제품 처리량 및 생산량 최대화
- 오븐의 열점·냉점 교정을 위한 정보 확보
- 완전한 공정 확인 문서를 제공하여 고객의 요구사항 충족
| 제품명 | Dimension (HWL) | Weight | Duration Time | 사용가능한로거 | |
|---|---|---|---|---|---|
 |
TB5009 | 60 x 204 x 394 mm | 4.4kg | 3.0 hrs @ 100°C, 1.25 hrs @ 200°C. |
MultiPaq 21 |
 |
TB5010 | 100 x 219 x 393 mm | 6kg |
10.0 hrs @ 100°C, 3.75 hrs @ 200°C. |
MultiPaq 21 |
 |
TB5011 | 40 x 195 x 384 mm | 3kg | 150mins @ 100°C, 40mins @ 200°C. |
MultiPaq 21 |
 |
TB5815 (IP67) |
40 x 178 x 398 mm | 3.1kg | Dry Air 120 mins @ 100°C, 45 mins @ 200°C. Water/Oil 60 mins @ 100°C, 22 mins @ 200°C. |
MultiPaq 21 |
 |
TB5816 (IP67) |
65 x 240 x 393 mm | 5.3kg | Dry Air 6.5 hrs @ 100°C, 2.5 hrs @ 200°C, Water/Oil 3.0 hrs @ 100°C, 1.0 hrs @ 200°C. |
MultiPaq 21 |
 |
TB5817 (IP67) |
105 x 150 x 360 mm | 6.3kg | Dry Air 14.0 hrs @ 100°C, 4.5 hrs @ 200°C. Water/Oil 7hrs @ 100°C, 2hrs @ 200°C. |
MultiPaq 21 |
 |
TB5016 (IP67) |
120 x 206 x 401 mm | 6.3kg | 3 hours@300°C, 4 hours @250°C, 5 hours @200°C, 8 hours @150°C, 17 hours @100°C. |
MultiPaq 21 |
DATAPAQ Reflow 써머커플
| 제품타입 | 부품번호 | 타입 | 최대온도 | 품질 | 길이 | |
|---|---|---|---|---|---|---|
 |
패치 타입 | PA0210 | K Type | 265℃ | Special Limits of Error ANSI MC 96.1 | 0.8m |
 |
미세 와이어 타입 | PA1683 | K Type | 265℃ | Special Limits of Error ANSI MC 96.1 | 0.5m |
 |
미네랄 절연 타입 | PA1570 Series PA1571 PA1572 |
K Type | 1,000℃ | Special Limits of Error ANSI MC 96.1 | PA1570 0.3m PA1571 0.6m PA1572 1m |
 |
유리섬유 타입 | PA0215 | K Type | 400℃ | Special Limits of Error ANSI MC 96.1 | 0.8m |

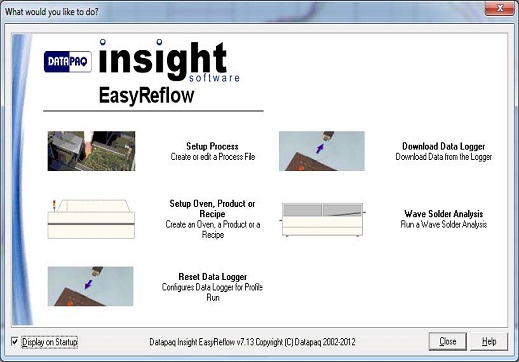

DATAPAQ Easytrack 소프트웨어
제품특성 KEY FEATURES
Easy Track 보고서
인사이트 소프트웨어를 사용하면 단 한번의 클릭만으로 제품 생산에 필요한 모든 규정 조건을 충족하는 간단하고 정확한 프로파일 보고서가 생성됩니다.
중요 프로파일링 결과가 일기 편한 하나의 화면에 표시되므로 프로세서를 즉시 확인 할 수 있으며, 표준 그래프와 수치 분석 기능 외 각 공정에 적합한 기능을 제공합니다.
인사이트 소프트웨어를 사용하면 단 한번의 클릭만으로 제품 생산에 필요한 모든 규정 조건을 충족하는 간단하고 정확한 프로파일 보고서가 생성됩니다.
중요 프로파일링 결과가 일기 편한 하나의 화면에 표시되므로 프로세서를 즉시 확인 할 수 있으며, 표준 그래프와 수치 분석 기능 외 각 공정에 적합한 기능을 제공합니다.

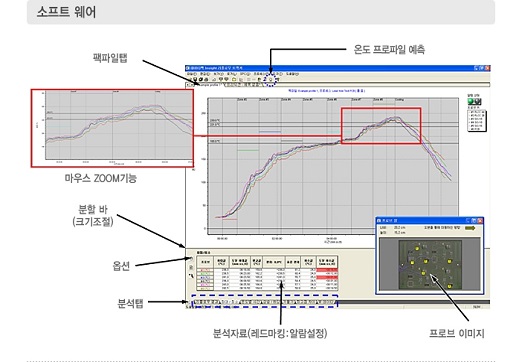

DATAPAQ Reflow 소프트웨어
제품특성 KEY FEATURES
인사이트 리플로우 소프트웨어
프로 파일링의 상세한 분석을 지원하는 편리한 마법사 기능을 제공하며, 중요 프로파일링 결과가 읽기 편한 하나의 화면에 표시되므로 프로세스를 즉시 확인 할 수 있으며, 표준 그래프와 수치 분석 기능 외 각 공정에 적합한 기능을 제공합니다.
프로 파일링의 상세한 분석을 지원하는 편리한 마법사 기능을 제공하며, 중요 프로파일링 결과가 읽기 편한 하나의 화면에 표시되므로 프로세스를 즉시 확인 할 수 있으며, 표준 그래프와 수치 분석 기능 외 각 공정에 적합한 기능을 제공합니다.
기술사양 TECHNICAL SPECIFICATIONS
| Datapaq Insight Reflow Tracker SW |
Basic SW5068-B |
Standard SW5068 |
Professional SW5068-P |
| 서베이어 | ─ | ─ | Yes |
| 소프트웨어 화면을 사용자가 지정 | ─ | ─ | Yes |
| 이지 오븐 셋업 레시피 예측 | ─ |
Yes | Yes |
| 리플로 오븐 프로파일 프로딕션 | ─ |
Yes | Yes |
| 공정 파일에 대한 지원 | Yes(single page) | Yes | Yes |
| 데이터 분석 기능 | Yes | Yes(not Surveyor) | Yes |
| 웨이브 솔더링 프로파일링 지원 | Yes | Yes | Yes |
| 원 터치 이메일 결과 파일 | Yes | Yes | Yes |
| 프로세스를 단계별로 안내하는 마법사 | Yes | Yes | Yes |
| 작업 상태 확인을 위한 유선 원격 측정 | ─ | Yes | Yes |
| 즉각적인 결과를 위한 무선 원격 측정 | ─ | Yes | Yes |
| 통계 공정 관리 계산 | ─ | Yes | Yes |
| 분석 알람은 즉시 작동/정지 표시 | ─ | Yes | Yes |
| 결과 파일과 오버레이 파일의 빠른 비교 | Limited to one | Yes | Yes |
| 데이타 복사 - 다른 OS로 공유 또는 내보내기 | Yes | Yes | Yes |
| 데이타 내보내기 | ─ | Yes | Yes |
| 로거 보정 계수 - 자동 | ─ | ─ | Yes |
| 클릭 한번으로 언어 변경 | Yes | Yes | Yes |
| 보고서 양식으로 인쇄됨 | Single page only | Yes | Yes |
| 실시간 로그인시 파일 오버레이 | ─ | Yes | Yes |
| 허용 오차 곡선 그래프, 허용 오차 대조 검사 | ─ | Yes | Yes |
| 가상 프로브 (즉, 모든 지점에서 경사) | ─ | Yes | Yes |
| 열 등고선(열 영상) | ─ | Yes | Yes |
| SPC 설정 | ─ | ─ | Yes |
| 엔터프라이즈 소프트웨어를 사용한 데이터 공유 | Yes | Yes | Yes |
| 경고 알람이 표시 | ─ | Yes | Yes |
| 열전대 사용 추적 | ─ | Yes | Yes |
| 단순화된 프로세서 파일 | Yes | ─ | ─ |
| 오버레이 | 1 | 10 | 10 |

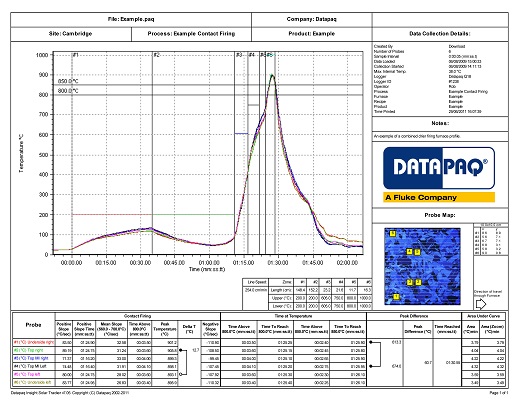

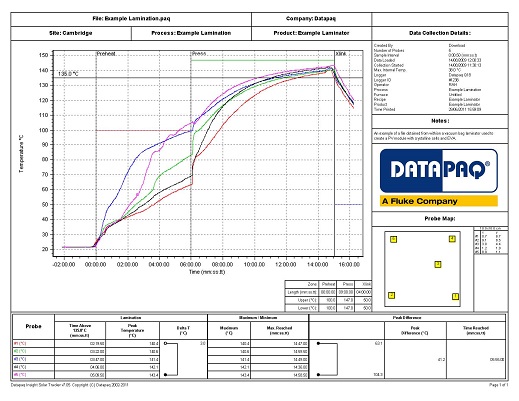

DATAPAQ Solar 소프트웨어
제품특성 KEY FEATURES
인사이트 솔라 소프트웨어
프로 파일링의 상세한 분석을 지원하는 편리한 마법사 기능을 제공하며, 중요 프로파일링 결과가 읽기 편한 하나의 화면에 표시되므로 프로세스를 즉시 확인 할 수 있고 표준 그래프와 수치 분석 기능외 각 솔라 공정에 적합한 기능을 제공합니다.
프로 파일링의 상세한 분석을 지원하는 편리한 마법사 기능을 제공하며, 중요 프로파일링 결과가 읽기 편한 하나의 화면에 표시되므로 프로세스를 즉시 확인 할 수 있고 표준 그래프와 수치 분석 기능외 각 솔라 공정에 적합한 기능을 제공합니다.

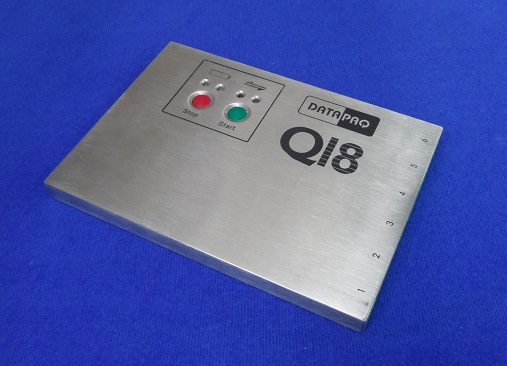

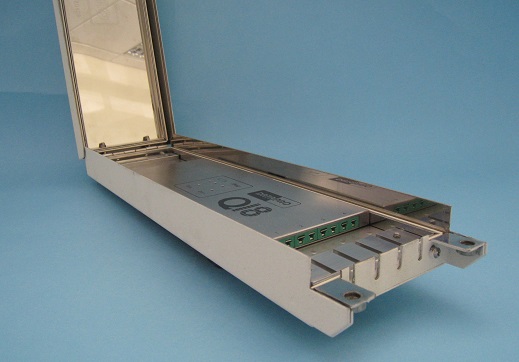

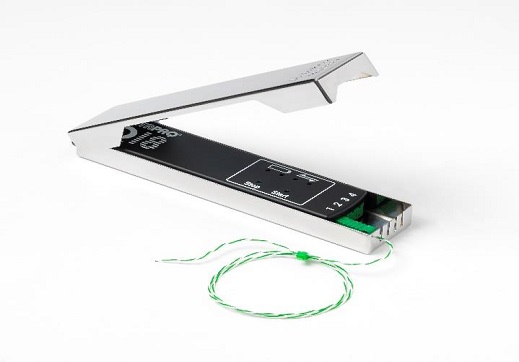

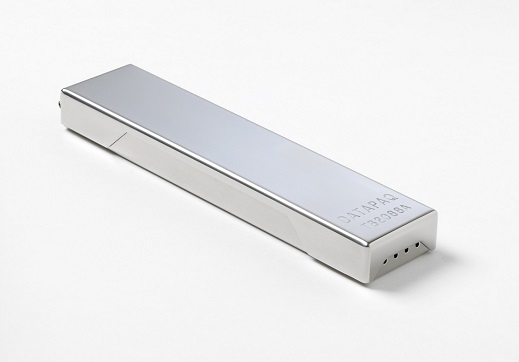

DATAPAQ Micro Q18 써멀배리어
제품특성 KEY FEATURES
전 세계적으로 나와 있는 가장 작은 전자 산업 및 응용 분야에서 온도 프로파일러로써 솔더링 공정 (셀렉티브, Wave, 기타 공정)에 적합하도록 기술적 디자인 됨에 따라 견고하고 내구성이 탁월합니다.
| 제품명 | Dimension (HWL) | Weight | Duration Time | 사용가능한로거 | |
|---|---|---|---|---|---|
 |
TB2088 | 20 × 40 × 180 mm | 0.3kg | Maximum temperature 400°C Duration 4 minutes at 150°C |
DQ1804 |

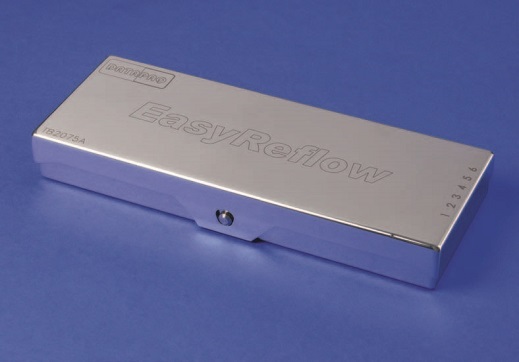

DATAPAQ EasyReflow 써멀배리어
제품특성 KEY FEATURES
| 제품명 | Dimension (HWL) | Weight | Duration Time | 사용가능한로거 | |
|---|---|---|---|---|---|
 |
TB2075 | 31 x 90 x 229mm | 0.5kg | 8mins @280°C, 9mins @250°C 11mins @200°C, 15mins @150°C, 30mins @100°C. |
ER6061 |

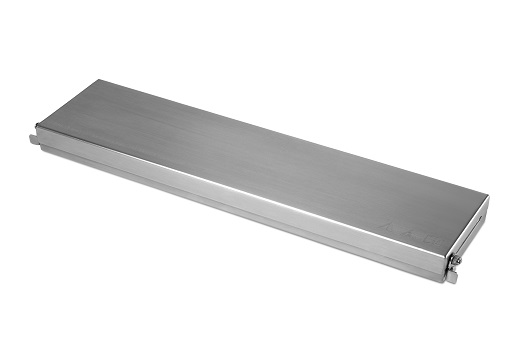

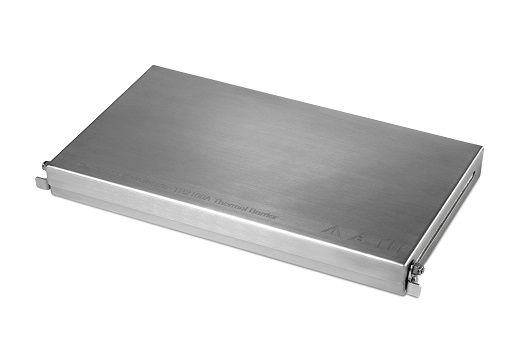

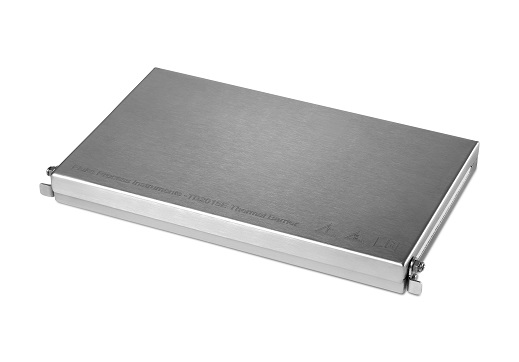

DATAPAQ Reflow 써멀배리어
제품특성 KEY FEATURES
-배리어는 항공기 블랙박스와 동일한 절연기술 채택함으로써 열악한 환경에서도 뛰어난 내구성 자랑
-견고한 스텐레스스틸로 견고하고 미공성 절연체로 제작되어, 크기와 무게를 최소화 함으로써 다양한 공정에 다양한 채널로 고객에 맞게 공급하고 있습니다.
-견고한 스텐레스스틸로 견고하고 미공성 절연체로 제작되어, 크기와 무게를 최소화 함으로써 다양한 공정에 다양한 채널로 고객에 맞게 공급하고 있습니다.
| 제품명 | Dimension (HWL) | Weight | Duration Time | 사용가능한로거 | |
|---|---|---|---|---|---|
 |
TB2100 | 28 x 134 x 225 mm | 0.7kg | 7min.@280°C, 8min.@250°C, 10min.@200°C | DP5612 12채널 |
 |
TB2101 | 35 x 134 x 225 mm | 0.8kg | 10min.@280°C, 11min.@250°C, 13min.@200°C | DP5612 12채널 |
 |
TB2081 | 28 x 88 x 274 mm | 0.6kg | 7min.@300°C, 8min.@250°C, 10min.@200°C, 13min.@150°C, 25min.@100°C. |
DQ1812 12채널 |
 |
TB2061 | 28 x 88 x 258 mm | 0.6kg | 7min.@280°C, 8min.@250°C, 10min.@200°C, 13min.@150°C, 25min.@100°C. |
DQ1810 10채널 |
 |
TB2062 | 35 x 88 x 258 mm | 0.7kg | 10min.@280°C, 11min.@250°C, 13min.@200°C, 18min.@150°C, 36min.@100°C. |
DQ1810 10채널 |
 |
TB2020 | 28 x 84 x 223 mm | 0.5kg | 7min.@280°C, 8min.@250°C, 10min.@200°C, 13min.@150°C, 25min.@100°C. |
DP5662 DQ1862 6채널 |
 |
TB2021 | 35 x 84 x 223 mm | 0.65kg | 10min.@280°C, 11min.@250°C, 13min.@200°C, 18min.@150°C, 36min.@100°C. |
DP5662 DQ1862 6채널 |
 |

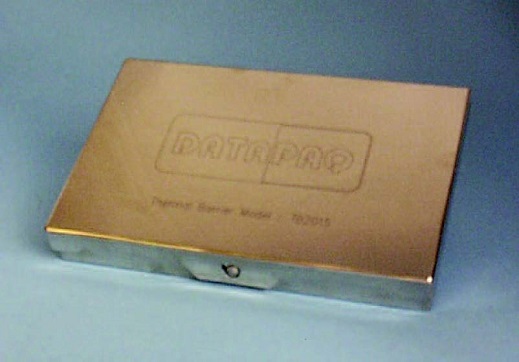

TB2015 | 25 x 133 x 210 mm | 0.68kg | 9min.@280°C, 10min.@250°C, 13min.@200°C, 16min.@150°C, 32min.@100°C. |
DP5660 DQ1860 6채널 |
 |
TB2003 | 40 x 162 x 216 mm | 1.5kg | 15min.@300°C, 18min.@250°C, 20min.@200°C, 25min.@150°C, 45min.@100°C. |
DP5660 DQ1860 6채널 |
 |
TB2004 Vapour-Phase Thermal Barrier |
25 x 147 x 211 mm | 1.3kg | 10min @ 200°C (In air), 4min @300°C (in liquid). |
DP5660 DQ1860 |
 |
TB2005 | 68 x 188 x 368 mm | 4.5kg | 10min.@800°C 18min.@500°C, 30min.@300°C, 75min.@150°C |
DP5660 DQ1860 6채널 |
 |

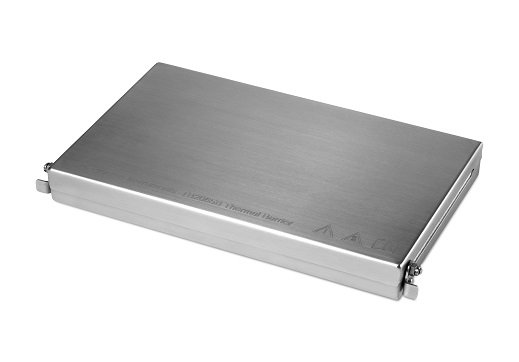

TB2064 | 20 x 133 x 210 mm | 0.6kg | 6min.@280°C, 8min.@250°C, 9min.@200°C | DP5660 DQ1860 6채널 |
 |
TB2065 | 29 x 133 x 210 mm | 0.68kg | 10min.@280°C, 11min.@250°C, 13min.@200°C, 18min.@150°C, 35min.@100°C. |
DP5660 DQ1860 6채널 |
 |

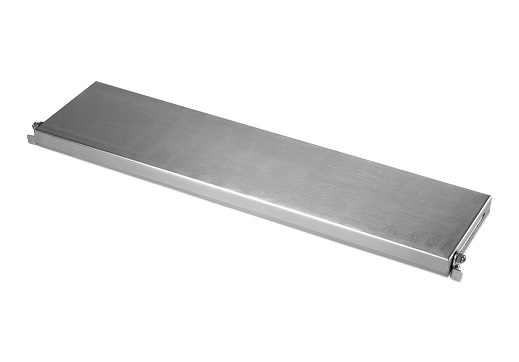

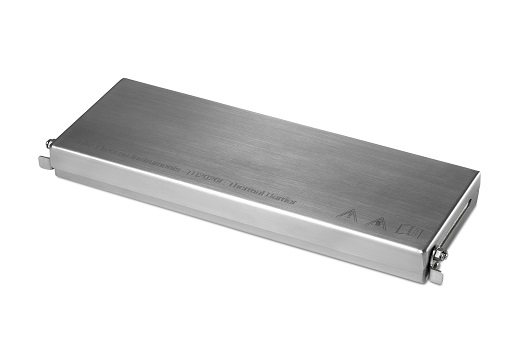

TB2066 | 20 x 88 x 334 mm | 0.65kg | 5min.@280°C, 6min.@250°C, 8min.@200°C, 11min.@150°C, 21min.@100°C |
DP5661 DQ1861 6채널 |
 |
TB2067 | 25 x 88 x 334 mm | 0.75kg | 8min.@280°C, 10min.@250°C, 11min.@200°C, 15min.@150°C, 28min.@100°C |
DP5661 DQ1861 6채널 |
 |
TB2068 | 29 x 88 x 334 mm | 0.8kg | 10min.@280°C, 11min.@250°C, 13min.@200°C, 18min.@150°C, 32min.@100°C. |
DP5661 DQ1861 6채널 |
 |
TB4128 | 75 x 160 x 297 mm | 3.3kg | 30min.@400°C, 50min.@300°C, 90min.@200°C, | DP5660 DQ1860 6채널 |
 |
TB5004 | 50 x 229 x 271 mm | 4.2kg | 1hurs.@300°C, 1.25hurs.@250°C, 1.75hurs.@200°C, 2.75hurs.@150°C, 4.75hurs.@100°C. |
DP5660 DQ1860 6채널 |

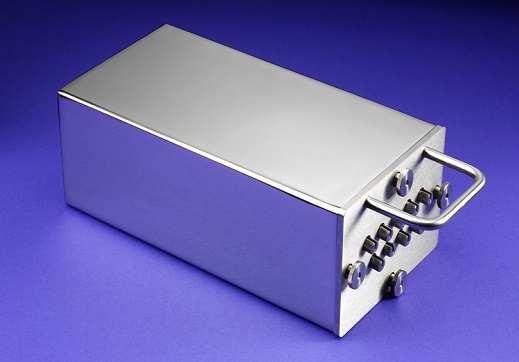

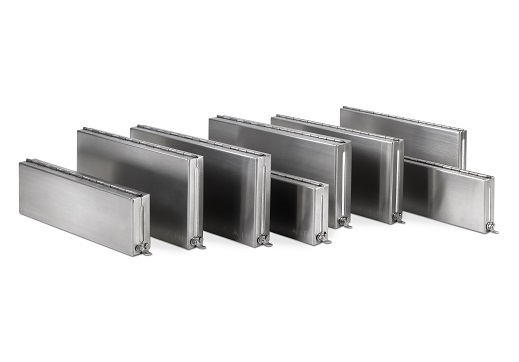

DATAPAQ 써멀배리어
제품특성 KEY FEATURES
-자동차 제조 공정(도장, 접착제 및 실런트 경화) 에서 최대 20개의 채널을 사용함과 단열효과가 우수한 배리어를 사용함으로 전체 공정을 상세히 모니터링 함으로써 빠른 시간에 공정을 최적화 할 수 있습니다.
또한, 에너지 절감, 생산성 향상 및 효율성 최적화 고객 및 규제 기관에 유효성 검증, 빠른 문제 해결.
또한, 에너지 절감, 생산성 향상 및 효율성 최적화 고객 및 규제 기관에 유효성 검증, 빠른 문제 해결.
| 제품명 | Dimension (HWL) | Weight | Duration Time | 사용가능한로거 | |
|---|---|---|---|---|---|
 |
TB0021 | 130 x 190 x 292 mm | 6.2kg | 3 hour .@300°C, 3.5 hour @250°C, 4.5 hour.@200°C, 6.5 hour.@150°C, |
DQ1860 TP3 10CH |
 |
TB0050 | 130 x 196 x 336mm | 7.6kg | 0.8 Hrs@300°C, 1.4 Hrs@250°C, 2.5 Hrs@200°C, 4 Hrs@150°C, 9 Hrs@100°C |
TP3 20CH TP3026 TP3226 |
 |
TB5050 | 74 x 181 x 378mm | 3.4kg | 40min@300°C, 45min@250°C, 54min@200°C, 65min@150°C, |
TP3 20CH TP3026 TP3226 |
 |
TB5001 | 75 x 176 x 292 mm | 2.8kg | 40min@300°C, 45min@250°C, 54min@200°C, 65min@150°C, 125min@100°C. |
DQ1860 |

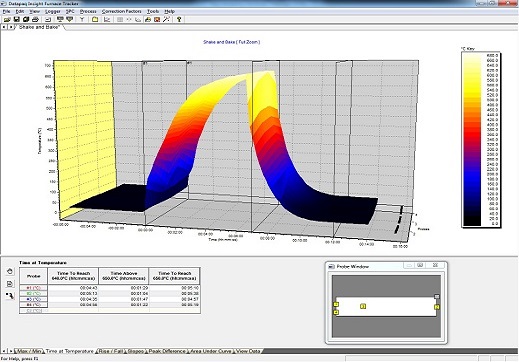

DATAPAQ Furnace 소프트웨어
제품특성 KEY FEATURES
모든 수준의 사용자를 염두에 두고 설계된 Furnace Tracker System Insight 소프트웨어가 마법사 모드에서 시작되어 생산 라인 작업자를 위한 기본적 분석 및 운영, 고급 사용자와 엔지니어를 위한 고급 분석 및 암호 보호 등 퍼낸스 프로파일의 기본적 설정 단계를 안내합니다.
최신 버젼의 Insight 패키지에는 보다 간편한 프로파일링과 명확한 데이터 분석을 지원하는 새로운 기능이 도입되었습니다.
예를 들어 언어 변경, OLE 지원, 원격 서비스 데이터 로거 진단 및 3D 제품 지그 등 열거하기에도 많은 기능들이 있습니다.
최신 버젼의 Insight 패키지에는 보다 간편한 프로파일링과 명확한 데이터 분석을 지원하는 새로운 기능이 도입되었습니다.
예를 들어 언어 변경, OLE 지원, 원격 서비스 데이터 로거 진단 및 3D 제품 지그 등 열거하기에도 많은 기능들이 있습니다.
기술사양 TECHNICAL SPECIFICATIONS
숙련된 사용자를 위한 강력한 소프트웨어
♤RF 전송 또는 유선 연결을 이용하는 원격 측정을 통해 실시간으로 퍼니스 내의 상황을 관찰 할 수 있습니다.
♤보정 시기가 되면 알려주므로 로거를 제때 보정할 수 있습니다.
이 기능은 ISO9000 추적을 위해 중요합니다.
♤ 공차/래퍼런스 곡석 겹쳐 놓기, 고급 데이터 내보내기/ 가져오기, 강화된 프로세스 파일 및 사용자 지정 보고서 작성.
♤ 데이터를 Microsoft® Excel® 및 Word®로 내보내고 가져올 수도 있습니다.
♤ 파일을 간편하게 찾고 이메일로 전달.
♤이전의 모든 Paqfile을 Insight 소프트웨어에서 간편하게 열어 봄
♤ PDF–로 인쇄하여 다른 사람과 간편하게 보고서 공유
AMS 2750E 및 CQI-9 요건
♤ 마법사를 통해 로거 연결 인자 설정 – 인자를 설정하고 향후 측정에 쉽게 이용하도록 저장; 표시되는 안내에 따라 필요한 단계 수행.
♤로거 메모리에서 교정 인자 적용 – 시간 절약 및 사용자 실수 방지.
♤열전쌍 사용 추적 도구 - 열전쌍이 사용된 지속 시간, 온도 및 횟수를 모니터링할 수 있음
♤ 안정성 계산 – 오버슈트 알람 및 세 가지로 선택 가능한 경고를 통해 안정성에 도달했는지 알 수 있음 - 측정 시간 절약
♤ 완벽한 AMS 2750E 및 CQI-9 문서 – 클릭 한번으로 완전한 보고서를 작성할 수 있어 일관성을 유지하면서 시간 절약
♤ 암호 보호 – 보안 요건 충족
♤ 클립보드에서 가져오기 – 제어 장치의 열전쌍 데이터를 측정 Paqfile로 쉽게 가져옴.
♤완전한 감사 추적 – 데이터의 추적 가능성 보장
♤ASTM E29 라운딩 – Insight는 ASTM E29에 따라 라운딩을 적용하여 개정안 E 요건을 완전하게 준수.

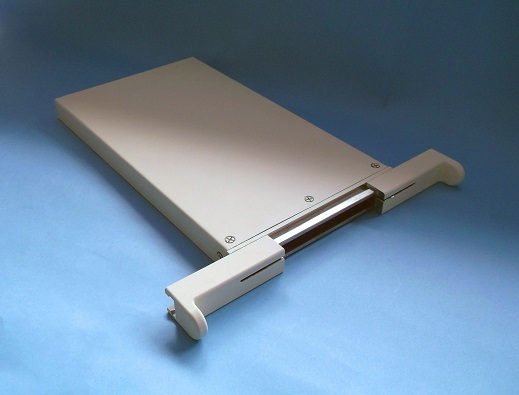

DATAPAQ SelectivePaq(소형 웨이브 솔더링 공정)
DATAPAQ SelectivePaq 은 공간 제약에 따르는 소형 웨이브 선택적 솔더링 공정에서 사용하도록 특별히 설계되어 있습니다.
새로운 4채널 DATAPAQ Q18 마이크로 데이터 로거와 단열 인클로저 및 옵션인 센서 어레이 PA1650이 조합된 이 제품은 선택적 솔더링 공정의 안정적인 모니터링하는 완벽한 해결 방법입니다.
선택적 솔더링 부품 레이아웃의 유연성이 뛰어나고 보다 일관된 접합 품질을 만들어내기 때문에 수동 솔더링 또는 웨이브 솔더링을 대체하고 있습니다.
공간 제약이 따르는 장비 내에서 공정에 문제가 있는지 모니터링 하려면 프로파일러는 공정 속으로 들아가 실제품의 온도를 측정해야 합니다.
새로운 DATAPAQ SelectivePaq은 이러한 크기 문제를 해결하면서도 리플로우 프로파일러의 모든 기능과 유연성을 그대로 유지합니다.
옵션인 선택적 솔더링 센서 PA1650을 사용하는 경우에는 딥 솔더링 및 예열 센서로 공정을 반복적으로 측정 할 수 있습니다.

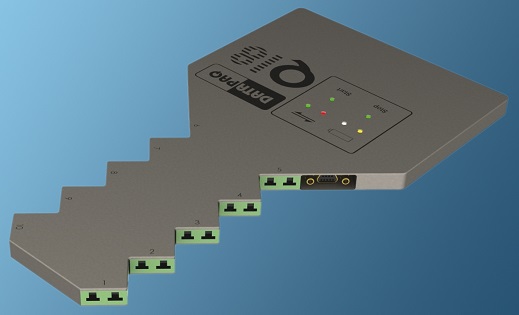

DATAPAQ Q18 DATA LOGGER
제품특성 KEY FEATURES
Q18 Data logger는 현재 시장에 출시된 데이터 로거 중 가장 안정적이고 강력한 온도 데이터 로거입니다. 최신 전자기술을 채택하여 크기와 성능 간 균형이 최적의 상태로 만들어 졌으며, 매우 빠른 응답속도와 완벽한 정확도를 자랑합니다.
미세한 해상도에서도 10개의 써머 커플의 측정값을 읽으며, USB지원을 통해 쉽고 빠르게 데이터를 전송합니다.
미세한 해상도에서도 10개의 써머 커플의 측정값을 읽으며, USB지원을 통해 쉽고 빠르게 데이터를 전송합니다.
| 제품명 | 채널수 | 측정가능한 온도범위 |
샘플링간격 | 측정정확도 | 로거내부보호온도 | 메모리용량 | 로거치수 (L X W X H) |
배터리타입 | 열전대타입 | |
|---|---|---|---|---|---|---|---|---|---|---|
 |
DQ1860 | 6채널 | - 150 ~ 1,370℃ | 0.05 sec ~10mins | ± 0.5℃ | 85℃ | 채널당 26,000 readings | 150 X 106 X 12mm | NiMH 충전지 (배터리 교체형) |
K Type |
 |
DQ1800 | 6채널 | - 150 ~ 1,370℃ | 0.05 sec ~10mins | ± 0.5℃ | 85℃ | 채널당 26,000 readings | 150 X 106 X 12mm | NiMH 충전지 (배터리 일체형) |
K Type |
 |
DQ1862 | 6채널 | - 150 ~ 1,370℃ | 0.05 sec ~10mins | ± 0.5℃ | 85℃ | 채널당 26,000 readings | 165 X 57 X 20mm | NiMH 충전지 (배터리 일체형) |
K Type |
 |
DQ1863 | 6채널 | - 150 ~ 1,370℃ | 0.05 sec ~10mins | ± 0.5℃ | 85℃ | 채널당 26,000 readings | 111 X 132 X 12 | NiMH 충전지 (배터리 일체형) |
K Type |
 |
DQ1810 | 10채널 | - 150 ~ 1,370℃ | 0.05 sec ~10mins | ± 0.5℃ | 85℃ | 채널당 26,000 readings | 221 X 60 X 20mm | NiMH 충전지 (배터리 일체형) |
K Type |
 |
DQ1812 | 12채널 | - 150 ~ 1,370℃ | 0.05 sec ~10mins | ± 0.5℃ | 85℃ | 채널당 26,000 readings | 237 x 60 x 20mm | NiMH 충전지 (배터리 일체형) |
K Type |
 |
DQ1842 | 10채널 | - 150 ~ 1,370℃ | 0.05 sec ~10mins | ± 0.5℃ | 85℃ | 채널당 18,000 readings | 220 x 122 x 9 mm | NiMH 충전지 (배터리 일체형) |
K Type |
(주)영인터내셔날로 문의하시면 귀사의 공정에 적합하고다양한 제품을 제공해 드릴 것입니다.
