DATAPAQ Solar 일반 공정 써멀 배리어

제품특성 KEY FEATURES

Solar 공정의 다양한 특성을 반영하여 각각의 공정에 맞는 특화된 배리어를 만들어 각 공정에서 가장 효율적으로 온도 프로파일링이 가능하도록 제작 되었습니다.
낮은 높이의 로에서도 사용 가능하며 탁월한 단열 능력을 제공함으로서 고객의 만족도를 높혔습니다.

제품명	Dimension (HWL)	Weight	Duration Time	사용가능한로거
TB2038 (셀 공정)	23 x 165 x 224mm	1.25kg	19 mins @ 200°C, 5.5 mins @ 400°C, 3.5 mins @ 800°C, 1 min @ 1000°C	DP5660 6채널
TB2094 (셀 공정)	19.5 x 95.5 x 337 mm	1kg	15 mins @ 100°C, 2.5 mins@ 300°C, 2 mins @ 400°C, 1.5 mins @ 600°C, 1 min @ 800°C, 0.3 mins @ 1000°C	DQ1861 6채널
TB7110 (모듈 공정)	20 x 150 x 263mm	2.3kg	typically 17mins @160°C in vacuum	DQ1850 10채널
TB2015	25 x 133 x 210 mm	0.7kg	9min.@280°C, 10min.@250°C, 13min.@200°C, 16min.@150°C, 32min.@100°C.	DQ1860 6채널
TB2082 (패널, ITO 공정)	35 x 88 x 274 mm	0.7kg	10min.@300°C, 11min.@250°C, 13min.@200°C, 18min.@150°C, 36min.@100°C.	DQ1812 12채널
TB7400 (프라즈마 가동시)	18 x 146 X 146mm	0.7kg	8mins 400°C in a Vacuum sputtering process.	DQ1863 6채널
TB4021	40 x 172 x 228 mm	1.6kg	7min.@600°C, 8min.@500°C, 15min.@300°C.	DQ1860 6채널

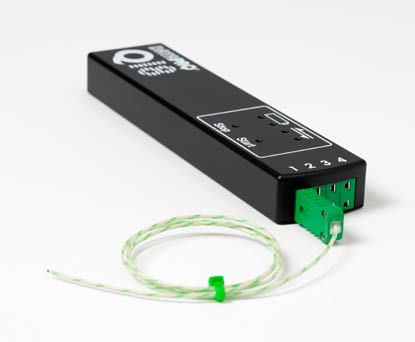

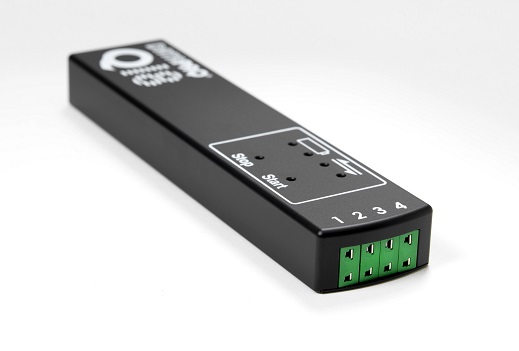

DATAPAQ Micro Q18 DATA LOGGER

제품특성 KEY FEATURES

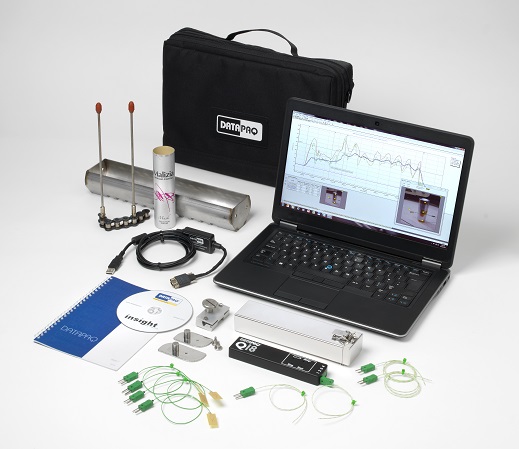

DATAPAQ MonoPaq2 는 모노 블럭 공정에서 알루미늄 용기, 에어로졸 및 유압 튜브의 제조에 사용되는 코팅 경화 오븐을 모니터링 하기 위해 특별히 설계된 새로운 오븐 프로파일링 시스템입니다.
새로운 DATAPAQ MonoPaq2는 이제 외부 튜브 코팅 및 내부 튜브 코팅의 경화에 사용되는 핀(OBO) 및 바스켓 오븐 (IBO)을 모니터링 할 수 있습니다.

	제품명	채널수	측정가능한 온도범위	샘플링간격	측정정확도	로거내부보호온도	메모리용량	로거치수 (L X W X H)	배터리타입	열전대타입
	DQ1804	4채널	-200 ~ 1,370 °C	0.05 ~ 10초	±0.5°C	85 °C	채널 당 32,000개 판독	149 × 35 × 17 mm	2셀 니켈 수소전지, 사용자 교체식(BP1077)	K Type

DATAPAQ Furnace 써머커플

제품타입	부품번호	타입	최대온도	품질	길이
미네랄 니크로벨 (1.5mm 두께)	PA0710 Series PA0711 PA0712 PA0713 등...	K Type	0°C-1250°C.	ANSI MC 96.1 허용 오차 규정 준수	1m ~10m
미네날 니크로벨 (3mm 두께)	PA0760 Series PA0761 PA0762 PA0762 등....	K Type	0°C-1300°C (Max: 1370°C)	ANSI MC 96.1 허용 오차 규정 준수	1m~25m
세라믹 (Nextel)	PA0370 Series PA0371 PA0372 PA0373	K Type	°C-1000°C	ANSI MC 96.1 허용 오차 규정 준수	1m~6m
고온 유리 섬유	PA0830 Series PA0831 PA0832	K Type	700℃	ANSI MC 96.1 허용 오차 규정 준수	1m 2m 3m
미네랄 절연 (두께: 2mm)	PA1580 Series PA1581 PA1582	N Type	0°C-1250°C	ANSI MC 96.1 허용 오차 규정 준수	1m 2m 3m
두꺼운 PTFE 절연	PA0940 Series PA0942 PA0943 PA0944 PA0945 PA0946	K Type	265°C	ANSI MC 96.1 허용 오차 규정 준수	1m~6m

DATAPAQ Oven 써머커플

제품타입	부품번호	타입	최대온도	품질	길이
패치 접착식	PA0060 PA0061 PA0062	K Type	265℃	Special Limits of Error ANSI MC 96.1	1m, 1.5m, 3m
노출 접합부	PA0063 PA0064	K Type	265℃	Special Limits of Error ANSI MC 96.1	1.5m, 3m
마그네틱	PA0053 PA0054	K Type	265℃	Special Limits of Error ANSI MC 96.1	1.5m, 3m
마그네틱	PA0055 PA0056	K Type	265℃	Special Limits of Error ANSI MC 96.1	1.5m, 3m
노출 접합부 고온용	PA0180 Series PA0181 PA0182 PA0183	K Type	700℃	Special Limits of Error ANSI MC 96.1	1.5m 2m 3m 5m
고온 유리섬유	PA0830 Series PA0831 PA0832	K Type	700℃	Special Limits of Error ANSI MC 96.1	1m 2m 3m
마이크로 매그	PA0973 PA0974 PA0975	K Type	265℃	Special Limits of Error ANSI MC 96.1	1.5m, 3m 6m
마이크로 매그 (분위기)	PA0995 PA0996 PA0999	K Type	265℃	Special Limits of Error ANSI MC 96.1	1.5m, 3m 6m
노출 접합부	PA0215	K Type	400℃	Special Limits of Error ANSI MC 96.1	0.8m
Coilpaq Surface Thermocouple (Centre).	PA0325	K Type	265℃	Special Limits of Error ANSI MC 96.1	125mm

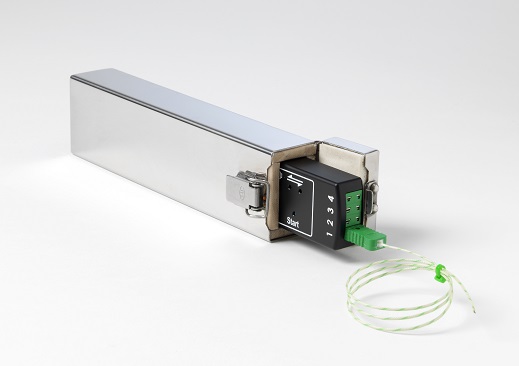

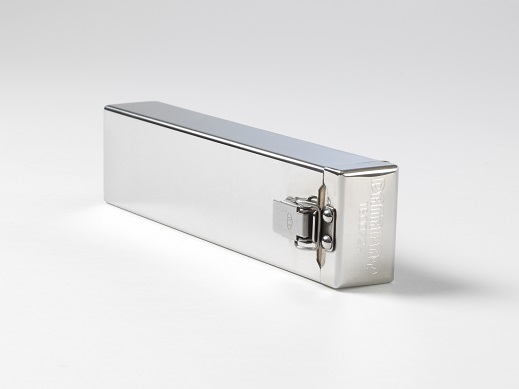

DATAPAQ 써멀배리어

제품특성 KEY FEATURES

OBO 시스템
일체형 배리어 마운트로 단일 핀에 안전하고 신속하게 장착할 수 있습니다.
직경 3 ~ 6mm(0.12 ~ 2.4인치) 핀에 대한 맞춤형 배리어 마운트 핀 팁을 제거할 필요없이 장갑을 낀 손으로 단일 작업자가 시스템을 설치할 수 있습니다.
배리어의 크기가 축소되어 핀 공간이 45mm를 초과하는 라인들에도 잘 맞습니다.

IBO 시스템
배리어의 크기가 축소되어 보다 광범위한 제품 바스켓에 배치할 수 있습니다.
다양한 바스켓 크기에 적합한 호환식 바스켓 캐치

	제품명	Dimension (HWL)	Weight	Duration Time	사용가능한로거
	TB0072	41 × 48 × 195 mm (d × w × vh)	311g	300 °C 9분 250 °C 10분 200 °C 11분	DQ1804

DATAPAQ 써머커플

제품타입	부품번호	타입	최대온도	품질	길이
패치 브로브	PA1620	K Type	265 °C	Special Limits of Error ANSI MC 96.1	0.3m(12인치)
패치 브로브	PA1621	K Type	265 °C	Special Limits of Error ANSI MC 96.1	0.5m(20인치)
노출 접합 프로브	PA1614	K Type	355 °C	Special Limits of Error ANSI MC 96.1	0.3m(12인치)
노출 접합 프로브	PA1615	K Type	355 °C	Special Limits of Error ANSI MC 96.1	0.5m(20인치)
고속 반응 프로브	PA1610	K Type	265 °C	Special Limits of Error ANSI MC 96.1	0.5m(20인치)

DATAPAQ 진공 공정용 써멀배리어

제품특성 KEY FEATURES

특수 재질과 외관 특수 Coating처리를 함으로써 진공 공정에 사용시 프라즈마 가동이나 Gas 사용시 영향을 최소화 했으며 Out-gassing 의 영향을 받지 않도록 설계 되었습니다.
또한, 에너지 효율을 극대화하기 위한 특수 공정에도 적용되도록 다양한 종류의 배리어를 공급합니다.

제품명	Dimension (HWL)	Weight	Duration Time	사용가능한로거
VB7400 (써포터링 공정)	18 x 146 X 146mm	0.7kg	75min @ 200°C 20min @ 450°C	DQ1863 6채널
VB1200	20 x 142 x 210 mm	1.5kg	100min @ 200°C, 26min @ 450°C	DQ1800 6채널
VB2040	35 x 105 x 386 mm	6kg	100min @ 400°C, 50min @ 600°C	DQ1840 4채널
TB7110 (모듈 공정)	20 x 150 x 263 mm	2.3kg	typically 17mins @160°C in vacuum.	DQ1850 10채널

DATAPAQ Oven 소프트웨어

제품특성 KEY FEATURES

Oven Tracker Insight 분석 소프트웨어가 자동차 도색 분야에 적합하게 설계된 포괄적 데이터 검토, 분석 및 보고 기능을 제공하므로 원시 온도 데이터를 의미 있는 정보로 변환할 수 있습니다.
DATAPAQ 값(경화 인덱스), 베이크 차트 소프트웨어, 자동 SPC, 램프-업 분석 및 온도차 프로브 도구 등이 제공됩니다. 완벽한 보고 기능에는 제품 프로브 맵 및 상호 연계된 사진 라이브러리가 포함됩니다.

기술사양 TECHNICAL SPECIFICATIONS

Insight Oven Software 는 Windows 7, Windows 8, Windows 10 에서도 사용 가능함.

사용 가능한 언어 : 한국어, 영어, 중국어, 일본어, 프랑스어, 독어, 스페이어, 포르트칼어, 이탈리아어, 베트남어 등 외 여러 언어를 선택해서 사용 가능함. (글로벌 기업에서 해외 여러 공장에서 각각의 언어로 간편하게 변환하여 사용 가능함)

본사에서는 모든 언어를 선택 사용 가능함. (필요한 조건에 따라서 선택 사용 가능함)

Oven Software 의 분석 기능:

최대/ 최소값, 상승/하강 시간, 기울기, 최고점 차이, 온도별 시간, 오버레이( 중첩 후 데이터 비교 분석 가능),

허용 오차 곡선, 프로브 맵, 보고서 형식으로 출력, 엑셀로 파일 변환 가능, 등 기타 윈도우 프로그램과 호환, 편집 가능함.

※ DATAPAQ Valve(데이타팩 밸류) : 완벽한 큐어링이 되었는지 수치로 확인 검증 가능하여 큐어링 잘되었는 안되었는지 확인 할 수 있다.

DATAPAQ Glass Tempering Process(강화유리 공정)

제품특성 KEY FEATURES

Glass Tempering Process 공정용으로 개발된 TB7528 배리어는 가열 받을 때 최소의 팽창을 보장하는 Inconel 외부 케이가 사용됩니다. - 최소한의 간격이 요구될 때 통과하여 지나가는 것을 보장합니다.

구성의 뒤틀림 없이 보장되는 레이저 용접 기술이 사용됩니다. - 이것은 제품의 사용 기간을 최대화하고 최소의 높이를 이용 가능성에 모두 사용될 수 있습니다.

외부 표면은 세라믹 코팅과 플라즈마 분말 코팅으로 됩니다.
세라믹 코팅은 로 안의 세라믹 롤러나 금속의 직접적인 접촉이 없다는 뜻이빈다. -공정이 완료된 글라스위에 마크같은 그 어떤 롤러에도 손상을 입히지 않는다근 것은 아주 중요합니다.

제품명	Dimension (HWL)	Weight	Duration Time	사용가능한로거
TB7528	29 x 219 x 429 mm	6kg	10min @ 650°C, 16min @ 450°C	DQ1840 4채널
TB7729	29 x 256 x 461 mm	10kg	10min @ 700°C, 16min @ 450°C	DQ1842 10채널
TB7540	40 x 253 x 316 mm	10kg	33min @ 400°C, 25min @ 600°C, 15min @ 850°C	DQ1800 6채널
TB7360	60 x 194 x 355 mm	11kg	50min @ 400°C, 35min @ 600°C, 22min @ 850°C	DQ1800 6채널

DATAPAQ TP6 DATA LOGGER

제품특성 KEY FEATURES

Datapaq TP6 로거 제품군은 가장 오랜 기간 동안 가장 가혹한 작동 조건을 견딜 수 있도록 설계되었습니다.
Datapaq TP6은 316등급 스테인리스 스틸 가공 케이스와 IP67 등급을 갖추고 있어 가장 까다로운 고온 프로파일링 애플리케이션에 완벽한 솔루션이다. 또한 강력한 소프트웨어 옵션을 이용하여 무선 주파수 (RF: Radio Frequency) 시스템과 USB/블루투스 연결 옵션으로 데이터 로거의 정보를 실시간으로 판독할 수 있습니다..

제품명	채널수	측정가능한 온도범위	샘플링간격	측정정확도	로거내부보호온도	메모리용량	로거치수 (L X W X H)	배터리타입	열전대타입
TP6116	10채널	-100°C ~ 1370°C	0.1 sec ~50 min	± 0.3°C	70°C	4백만개의 데이터 포인트	197 x 97 x 20 mm	NiMH 충전지	K Type
TP6126	10채널	-100°C ~ 1370°C	0.1 sec ~50 min	± 0.3°C	110°C	4백만개의 데이터 포인트	197 x 97 x 20 mm	리튬배터리 X 4EA	K Type
TP6136	10채널	-100°C ~ 1370°C	0.1 sec ~50 min	± 0.3°C	70°C	4백만개의 데이터 포인트	197 x 97 x 20 mm	알카라인 X 4AA	K Type
TP6216	20채널	-100°C ~ 1370°C	0.1 sec ~ 50 min	± 0.3°C	70°C	4백만개의 데이터 포인트	197 x 97 x 20 mm	NiMH 충전지	K Type
TP6226	20채널	-100°C ~ 1370°C	0.1 sec ~50 min	± 0.3°C	110°C	4백만개의 데이터 포인트	197 x 97 x 20 mm	리튬배터리 X 4EA	K Type
TP6236	20채널	-100°C ~ 1370°C	0.1 sec ~50 min	± 0.3°C	70°C	4백만개의 데이터 포인트	197 x 97 x 20 mm	알카라인 X 4AA	K Type
TP6316	20채널	-100°C ~ 1370°C	0.1 sec ~50 min	± 0.3°C	70°C	4백만개의 데이터 포인트	177 x 124 x 20 mm	NiMH 충전지	K Type
TP6326	20채널	-100°C ~ 1370°C	0.1 sec ~50 min	± 0.3°C	110°C	4백만개의 데이터 포인트	177 x 124 x 20 mm	리튬배터리 X 4EA	K Type
TP6336	20채널	-100°C ~ 1370°C	0.1 sec ~50 min	± 0.3°C	70°C	4백만개의 데이터 포인트	177 x 124 x 20 mm	알카라인 X 4AA	K Type

DATAPAQ Solar 써머커플

제품타입	부품번호	타입	최대온도	품질	길이
세라믹 (Nextel)	PA0370 Series PA0371 PA0372 PA0373	K Type	0°C-1000°C	Special Limits of Error ANSI MC 96.1	1m~6m
미네랄 절연	PA1570 Series PA1571 PA1572	K Type	1,000℃	Special Limits of Error ANSI MC 96.1	0.3m 0.6m 1m
접착 패치	PA0060 Series PA0061 PA0062	K Type	265℃	Special Limits of Error ANSI MC 96.1	1m 2m 3m
고온 유리섬유	PA0830 Series PA0831 PA0832	K Type	700℃	Special Limits of Error ANSI MC 96.1	1m 2m 3m
미네랄 니크로벨	PA0710 Series PA0711 PA0712 PA0713 등...	K Type	0°C-1250°C.	Special Limits of Error ANSI MC 96.1	1m ~10m

데이타팩 멀티팩 21 데이터 로거

제품특성 KEY FEATURES

멀티팩21 Data logger는 가장 열악한 음식가공 응용제품에도 견딜 수 있습니다. 또한 온·습도까지 동시에 측정 가능하도록 설계되었으며, 증기와 분무장치부터 보호되는 특수 방수 써머커플 연결장치를 갖추워 IP67 방수 등급까지 받았습니다

DATAPAQ Reflow 써머커플

제품타입	부품번호	타입	최대온도	품질	길이
패치 타입	PA0210	K Type	265℃	Special Limits of Error ANSI MC 96.1	0.8m
미세 와이어 타입	PA1683	K Type	265℃	Special Limits of Error ANSI MC 96.1	0.5m
미네랄 절연 타입	PA1570 Series PA1571 PA1572	K Type	1,000℃	Special Limits of Error ANSI MC 96.1	PA1570 0.3m PA1571 0.6m PA1572 1m
유리섬유 타입	PA0215	K Type	400℃	Special Limits of Error ANSI MC 96.1	0.8m

DATAPAQ Solar 소프트웨어

제품특성 KEY FEATURES

인사이트 솔라 소프트웨어

프로 파일링의 상세한 분석을 지원하는 편리한 마법사 기능을 제공하며, 중요 프로파일링 결과가 읽기 편한 하나의 화면에 표시되므로 프로세스를 즉시 확인 할 수 있고 표준 그래프와 수치 분석 기능외 각 솔라 공정에 적합한 기능을 제공합니다.

DATAPAQ Q18 DATA LOGGER

제품특성 KEY FEATURES

Q18 Data logger는 현재 시장에 출시된 데이터 로거 중 가장 안정적이고 강력한 온도 데이터 로거입니다. 최신 전자기술을 채택하여 크기와 성능 간 균형이 최적의 상태로 만들어 졌으며, 매우 빠른 응답속도와 완벽한 정확도를 자랑합니다.
미세한 해상도에서도 10개의 써머 커플의 측정값을 읽으며, USB지원을 통해 쉽고 빠르게 데이터를 전송합니다.

제품명	채널수	측정가능한 온도범위	샘플링간격	측정정확도	로거내부보호온도	메모리용량	로거치수 (L X W X H)	배터리타입	열전대타입
DQ1860	6채널	- 150 ~ 1,370℃	0.05 sec ~10mins	± 0.5℃	85℃	채널당 26,000 readings	150 X 106 X 12mm	NiMH 충전지 (배터리 교체형)	K Type
DQ1800	6채널	- 150 ~ 1,370℃	0.05 sec ~10mins	± 0.5℃	85℃	채널당 26,000 readings	150 X 106 X 12mm	NiMH 충전지 (배터리 일체형)	K Type
DQ1862	6채널	- 150 ~ 1,370℃	0.05 sec ~10mins	± 0.5℃	85℃	채널당 26,000 readings	165 X 57 X 20mm	NiMH 충전지 (배터리 일체형)	K Type
DQ1863	6채널	- 150 ~ 1,370℃	0.05 sec ~10mins	± 0.5℃	85℃	채널당 26,000 readings	111 X 132 X 12	NiMH 충전지 (배터리 일체형)	K Type
DQ1810	10채널	- 150 ~ 1,370℃	0.05 sec ~10mins	± 0.5℃	85℃	채널당 26,000 readings	221 X 60 X 20mm	NiMH 충전지 (배터리 일체형)	K Type
DQ1812	12채널	- 150 ~ 1,370℃	0.05 sec ~10mins	± 0.5℃	85℃	채널당 26,000 readings	237 x 60 x 20mm	NiMH 충전지 (배터리 일체형)	K Type
DQ1842	10채널	- 150 ~ 1,370℃	0.05 sec ~10mins	± 0.5℃	85℃	채널당 18,000 readings	220 x 122 x 9 mm	NiMH 충전지 (배터리 일체형)	K Type
