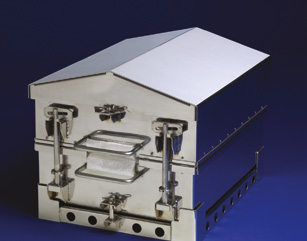

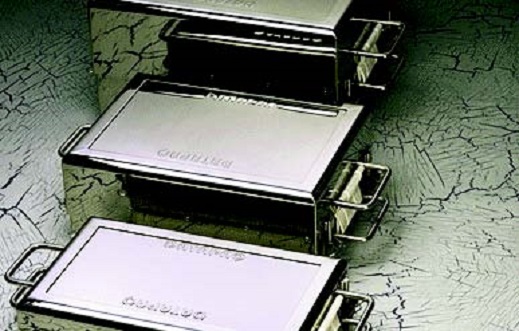

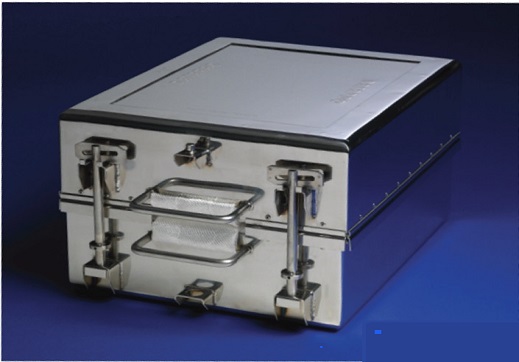

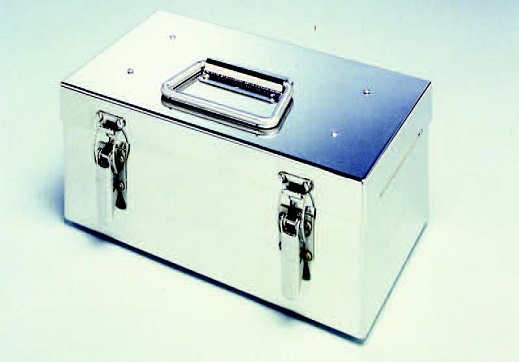

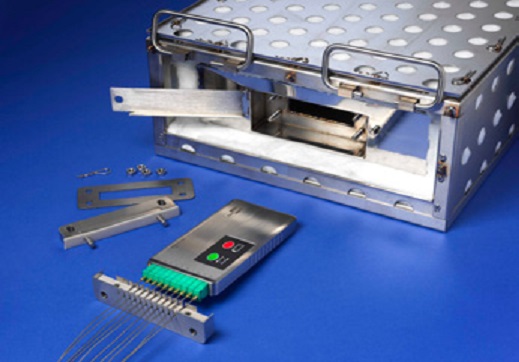

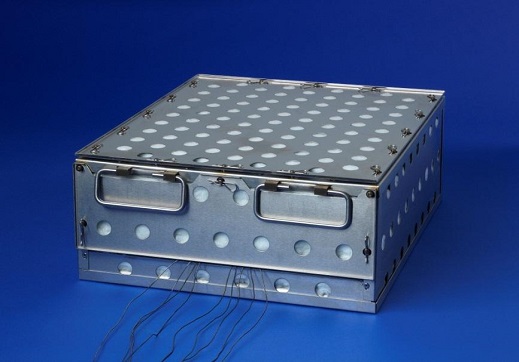

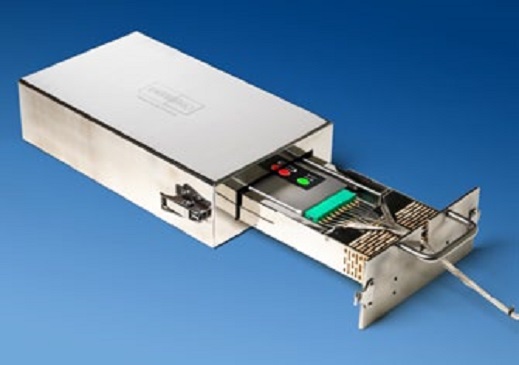

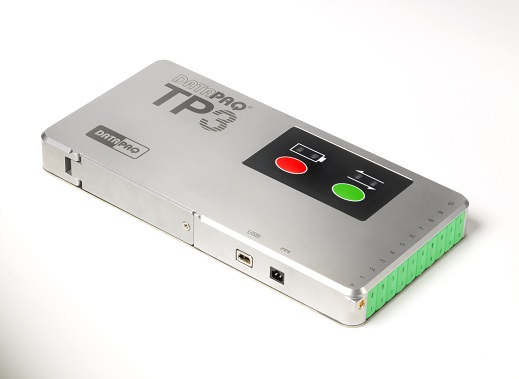

DATAPAQ TB4900 Series 써멀 배리어(최대 1,050°C)
제품특성 KEY FEATURES
DATAPAQ 4900 시리즈 써멀배리어는 시스템이 퍼내스를 통과할 때 데이터 로거를 최대한 보호할 수 있도록 풍부한 경험과 첨단 설계기술이 결합되어 있으며 미공성 절연체와 상변화 히트 싱크가 조합되어서 데이터 로거가 외부 온도가 1,000°C 이상인 경우에도 공정 전체에서 배리어 내부 최대 온도가 58°C로 유지 됩니다.
적용 분야
모든 퍼내스 적용 분야 포함
알루미늄 산업
♤로그 균질화
♤압출 이전 빌렛 재가열
♤ 진공 브레이징, "Nocolok" 브레이징
♤ 플레이트 용체화 처리
적용 분야
모든 퍼내스 적용 분야 포함
알루미늄 산업
♤로그 균질화
♤압출 이전 빌렛 재가열
♤ 진공 브레이징, "Nocolok" 브레이징
♤ 플레이트 용체화 처리
| 제품명 | Dimension (HWL) | Weight | Duration Time | 사용가능한로거 | |
|---|---|---|---|---|---|
 |
TB4915 | 104 x 247 x 409 mm 손잡이 포함 길이 529mm |
9.5kg | 40min.@1000°C, 50min.@800°C, 1 hours 10min.@600°C, 1 hour 50min.@400°C, 3 hours 20min.@200°C |
DP5660 |
 |
TB4905 | 129 x 247 x 409 mm 손잡이 포함 길이 529mm |
11kg | 50min.@1000°C, 1 hour @800°C, 1 hour 15min.@600°C, 2 hours@400°C, 6 hours@200°C. |
TP3 DP5660 |
 |
TB4956 | 154 x 275 x 409 mm 손잡이 포함 길이 529mm |
15.5kg | 1 hour 15min.@1000°C, 2 hours@800°C, 2 hours 45min.@600°C, 4 hours 15min.@400°C, 8 hours @200°C. |
TP3 DP5660 |
 |
TB4912 | 174 x 296 x 411 mm 손잡이 포함 길이 531mm |
21kg | 1 hour 45min.@1000°C, 2 hours 5min.@800°C, 4 hours@600°C, 6 hours 30min.@400°C, 15 hours 30min.@200°C. |
TP3 DP5660 |
 |
TB4926 | 254 x 358 x 443 mm 손잡이 포함 길이 563mm |
32kg | 4.5 hours@1000°C, 6 hours@800°C, 12 hours@400°C, 24 hours @200°C. |
TP3 DP5660 |
 |
TP4933 | 304 x 406 x 493 mm 손잡이 포함 길이 613mm |
44kg | 27 hours@200°C, 18 hours@400°C, 10.5 hours@600°C, 8.5 hours@800°C, 7.5 hours@1000°C. |
TP3 DP5660 |
 |
TB4975 | 395 x 500 x 720 mm | 77kg | 34 hours @ 200°C, 20 hours @ 400°C, 9.5 hours @ 1000 °C. |
TP3 DP5660 |
 |
TB4984 | 430 x 500 x 500 mm | 51.5kg | 27 hours@200°C, 18 hours@400°C, 10.5 hours@600°C, 8.5 hours@800°C, 7.5 hours@1000°C. |
TP3 DP5660 |
 |
TB4985 | 365 x 350 x 485 mm | 35kg | 24 hours@200°C, 12 hours@400°C, 8.5 hours@600°C, 6 hours@800°C, 4.5 hours@1000°C. |
TP3 DP5660 |
DATAPAQ TB4600 Series 써멀 배리어 (최대 1200°C)
제품특성 KEY FEATURES

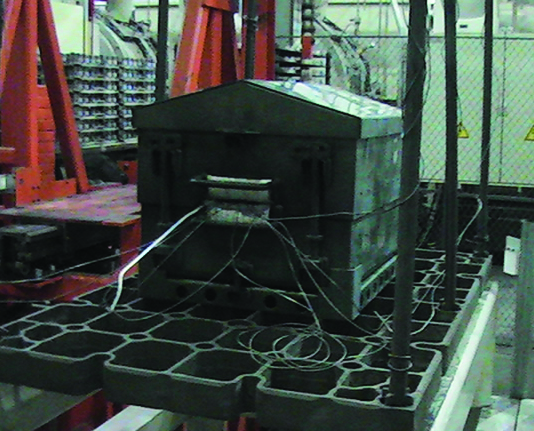

고압 가스 냉각이 매우 중요한 침탄로에 적합하게 설계 및 제작된 4600 Series 써멀 배리어는 고온과 20bar / 290 PSI 압력의 가스 급냉 (헬륨 및 질소)을 이용하여 작동하록 고안되었습니다.
이러한 열 장벽에는 중요 지점에서의 추가적 강도 개선, 이동식 가스 급냉 디플렉터 차폐막 및 테이피 잠금 캐치 등 새로운 여러 가지 설계 요소가 도입되었습니다. 내부적으로 이러한 열 장벽에는 수초 만에 진공하여 고압으로 조건이 변할 때 압력을 빠르게 균등화할 수 있는 가스 흐름 벤트가 포함되어 있습니다.
이러한 열 장벽에는 중요 지점에서의 추가적 강도 개선, 이동식 가스 급냉 디플렉터 차폐막 및 테이피 잠금 캐치 등 새로운 여러 가지 설계 요소가 도입되었습니다. 내부적으로 이러한 열 장벽에는 수초 만에 진공하여 고압으로 조건이 변할 때 압력을 빠르게 균등화할 수 있는 가스 흐름 벤트가 포함되어 있습니다.
| 제품명 | Dimension (HWL) | Weight | Duration Time | 사용가능한로거 | |
|---|---|---|---|---|---|
 |

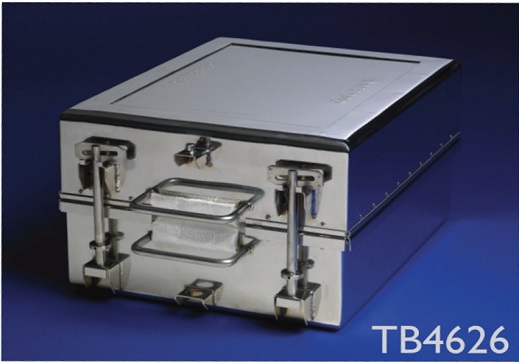

TB4626 | 254 x 363 x 571 mm | 41.2kg | (Nitrogen): 3.25hrs@1150°C, 5hrs@800°C, 6hrs@600°C. (Vacuum) : 3.5hrs@1150°C, 6 hrs@800°C, 8 hrs@600°C. |
TP3 |
 |
TB4626-QD | 341 x 371 x 571 mm 냉각 디플렉터 장착시 |
50.5kg | (Nitrogen): 3.25hrs@1150°C, 5hrs@800°C, 6hrs@600°C. (Vacuum) : 3.5hrs@1150°C, 6 hrs@800°C, 8 hrs@600°C. |
TP3 |
 |
TB4633 | 304 x 410 x 613 mm | 54.5kg | (Nitrogen): 4.3hrs@1150°C, 6.5hrs@800°C, 8hrs@600°C. (Vacuum) : 4.8hrs@1150°C, 8.5hrs@800°C, 11hrs@600°C. |
TP3 |
 |
TB4633-QD | 390 x 420 x 613 mm 냉각 디플렉터 장착시 |
67kg | (Nitrogen): 4.3hrs@1150°C, 6.5hrs@800°C, 8hrs@600°C. (Vacuum) : 4.8hrs@1150°C, 8.5hrs@800°C, 11hrs@600°C. |
TP3 |
DATAPAQ TB4500 Series 고온, 고압 Gas Quench 20bar
제품특성 KEY FEATURES
입구와 기저부에서 모두 장벽이 강화되어 중요 지점에서의 장벽 왜곡을 최소화하므로 장벽 밀폐력의 개선에 따라 데이터 로거의 보호 수준이 최대화됩니다.
이동식 급냉 디플렉터 차폐막이 급속 냉각이 진행되는 동안 장벽의 왜곡을 최소화합니다.
절연 층과 방열판 홀더에서 가스 흐름의 배출이 이루어지면서 가스 급냉 중 압력이 즉각적으로 균등화되므로 내부 장벽 손상이 방지됩니다.
이동식 급냉 디플렉터 차폐막이 급속 냉각이 진행되는 동안 장벽의 왜곡을 최소화합니다.
절연 층과 방열판 홀더에서 가스 흐름의 배출이 이루어지면서 가스 급냉 중 압력이 즉각적으로 균등화되므로 내부 장벽 손상이 방지됩니다.
| 제품명 | Dimension (HWL) | Weight | Duration Time | 사용가능한로거 | |
|---|---|---|---|---|---|
 |
TB4533 | 304 x 410 x 613mm | 44kg | air): 6.25hrs@1000°C, 7.5hrs@800°C, 9.5hrs@600°C. |
TP3 |
 |
TB4533-QD | 390 x 422 x 613 mm 냉각 디플렉터 장착시 |
52kg | (air): 6.25hrs@1000°C, 7.5hrs@800°C, 9.5hrs@600°C. (vacuum): 11hrs@1000°C, 15hrs@800°C, 19hrs@600°C |
TP3 |
 |
TB4526 | 254 x 363 x 571 mm | 40.5kg | (air): 4.1hrs@1000°C, 5hrs@800°C, 7.6hrs@600°C. |
TP3 |
 |
TB4526-QD | 385 x 371 x 571 mm | 48kg | (air): 4.1hrs@1000°C, 5hrs@800°C, 7.6hrs@600°C. (vacuum): 7hrs@1000°C, 11hrs@800°C, 15.8hrs@600°C. |
TP3 |
 |
TB4538 | 217 x 291 x 522 mm | 30kg | (air): 2.1hrs@1000°C, 3.1hrs@800°C, 4.5hrs@600°C. |
TP3 |
 |
TB4538-QD | 303 x 303 x 522 mm 냉각 디플렉터 장착시 |
37kg | (air): 2.1hrs@1000°C, 3.1hrs@800°C, 4.5hrs@600°C. (vacuum): 3.3hrs@1000°C, 6.2hrs@800°C, 9hrs@600°C. |
TP3 |
DATAPAQ TB4000 Series 써멀 배리어(850°C )
제품특성 KEY FEATURES
TB4000 열 장벽 시리즈는 두 개의 스테이지로 작동하여 최대 800ºC온도의 퍼니스를 따라 이동할 때 데이터 로거를 안전한 작동 온도로 유지시킵니다.
미세 기공 단열부는 열의 전달 속도를 떨어트립니다. 두 번째 절연층에는 상변화 재료로 구성된 고유한 힛싱크가 있어 내부 온도를 70°C 로 유지시킵니다.
미세 기공 단열부는 열의 전달 속도를 떨어트립니다. 두 번째 절연층에는 상변화 재료로 구성된 고유한 힛싱크가 있어 내부 온도를 70°C 로 유지시킵니다.
| 제품명 | Dimension (HWL) | Weight | Duration Time | 사용가능한로거 | |
|---|---|---|---|---|---|
 |
TB4005 | 125 x 248 x 504 mm | 11.95kg | 1 hour@800°C, 2 hours@400°C, 6 hours@200°C |
DP5660 TP3 10CH |
 |
TB4012 | 170 x 296 x 511 mm | 20kg | 2 hours@800°C, 6.5 hours.@400°C, 15.5 hours.@200°C. |
DP5660 TP3 10CH |
 |
TB4026 | 250 x 357 x 543 mm | 31kg | 6.0 hours@800°C, 12 hours@400°C, 24 hours@200°C |
DP5660 TP3 10CH |
 |
TB4033 | 300 x 406 x 593 mm | 43kg | 7.5 hours@1000°C, 8.5 hours@800°C, 18 hours@400°C, 27 hours @200°C. |
DP5660 TP3 10CH |
 |
TB4021 | 40 x 172 x 228 mm | 1.6kg | 7min.@600°C, 8min.@500°C, 15min.@300°C. | DP5660 |
 |
TB2005 | 68 x 188 x 368 mm | 4.5kg | 18min.@500°C, 30min.@300°C, 75min.@150°C. | DP5660 |

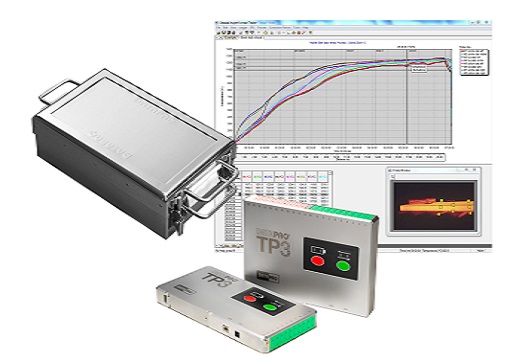

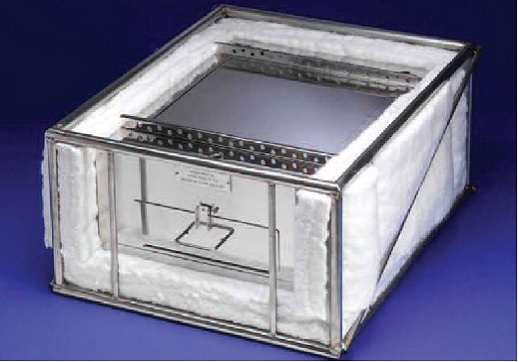

DATAPAQ Aluminum Vaccum Brazing(알루미늄 진공 브레이징)
제품특성 KEY FEATURES
이 혁신적인 열 장벽은 기존 장벽에 의한 어떠한 탈기체 현상도 없이 알루미늄 진공 브레이징
퍼니스에서 사용하도록 특정하게 설계되었습니다.
Datapaq®는 30년 이상 동안 공정내 온도 프로파일링 시스템을 제조해왔습니다. 당사 시스템은 전 세계 다양한 응용 분야와 다양한 형태의 퍼니스에서 사용되고 있습니다.
당사는 경쟁을 불허하는 뛰어난 경험과 혁신적인 최신 기술을 결합하여 진공 퍼니스만을 위한 열 장벽 솔루션을 개발했습니다.
VB1150은 반사 플레이트 기술을 이용하여 공정에 이용되는 고온으로부터 TP3 데이터 로거를 보호함으로써 절열 시공의 번거로움을 해소하고 시스템의 탈기체 현상을 없앱니다.
퍼니스에서 사용하도록 특정하게 설계되었습니다.
Datapaq®는 30년 이상 동안 공정내 온도 프로파일링 시스템을 제조해왔습니다. 당사 시스템은 전 세계 다양한 응용 분야와 다양한 형태의 퍼니스에서 사용되고 있습니다.
당사는 경쟁을 불허하는 뛰어난 경험과 혁신적인 최신 기술을 결합하여 진공 퍼니스만을 위한 열 장벽 솔루션을 개발했습니다.
VB1150은 반사 플레이트 기술을 이용하여 공정에 이용되는 고온으로부터 TP3 데이터 로거를 보호함으로써 절열 시공의 번거로움을 해소하고 시스템의 탈기체 현상을 없앱니다.
기술사양 TECHNICAL SPECIFICATIONS
- 절연 시공의 번거로움을 해소하고 탈기체 현상을 절대 최소 수준으로 줄임
-금속 소재에 플라즈마 스프레이 방식으로 세라믹 코팅.
-철의 산화를 방지하므로 오랜 기간 우수한 성능을 유지
-절연체를 사용하지 않아 탈기체 걱정 방지.
-20bar 시험에 통과할 정도로 힛싱크의 내압 성능.
| 제품명 | Dimension (HWL) | Weight | Duration Time | 사용가능한로거 | |
|---|---|---|---|---|---|
 |
VB1150 | 175 x 258 x 545 mm | 30kg | 진공 중 600°C에서 3.5시간 동안 열을 가하고 45 분 동안 공기를 불어 넣어 냉각시킵니다 최대 작동 온도 : 700°C |
TP3 |

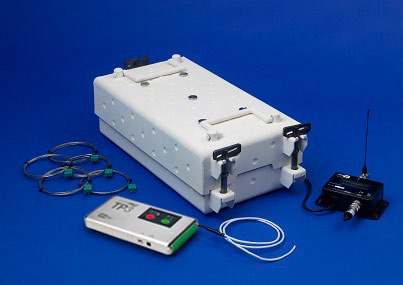

DATAPAQ CAB (대기 제어 브레이징)
제품특성 KEY FEATURES
DATAPAQ® CAB(Controlled Atmosphere Brazing) 퍼니스 솔루션은 브레이징에 요구되는 빠듯한 시간과 온도 범위 요구를 충족하는 공정을 지원하기 위해 우수한 반복성과 함께 생산 문제가 생기기 전에 해결하기 위한 정보를 제공합니다.
30년의 설계와 애플리케이션 경험으로 만들어진 혁신적 DATAPAQ CAB 시스템은 매우 엄격하고 까다로운 사용 요건을 충족하도록 설계되었습니다.
CAB 퍼니스에 적합하게 설계된 열 장벽에는 밀폐된 미세 기공 단열이 적용되어 공정 중에 산성 물질과 수분의 공격을 막아 시스템 수명을 연장시킵니다. 장벽 몸체는 등급이 높은 스테인리스 스틸로 제작되어 플럭스 공격에 높은 저항성을 나타냅니다. 열전쌍 지그는 실행 후에 로거를 신속하고 간편하고 안전하게 수거할 수 있게 혁신적으로 설계되었습니다. 시스템의 열용량이 높아 조업 사이에 냉각 시기를 두면서 하루 종일 안전하게 작업할 수 있습니다.
30년의 설계와 애플리케이션 경험으로 만들어진 혁신적 DATAPAQ CAB 시스템은 매우 엄격하고 까다로운 사용 요건을 충족하도록 설계되었습니다.
CAB 퍼니스에 적합하게 설계된 열 장벽에는 밀폐된 미세 기공 단열이 적용되어 공정 중에 산성 물질과 수분의 공격을 막아 시스템 수명을 연장시킵니다. 장벽 몸체는 등급이 높은 스테인리스 스틸로 제작되어 플럭스 공격에 높은 저항성을 나타냅니다. 열전쌍 지그는 실행 후에 로거를 신속하고 간편하고 안전하게 수거할 수 있게 혁신적으로 설계되었습니다. 시스템의 열용량이 높아 조업 사이에 냉각 시기를 두면서 하루 종일 안전하게 작업할 수 있습니다.
기술사양 TECHNICAL SPECIFICATIONS
-Controlled Atmosphere Brazing(CAB)
-밀폐된 단열 설계로 수명이 길고 수리 필요성이 매우 적음.
-사용 편리성을 높이는 열전대 채널
-6 및 10채널 호환, RF 원격 측정에 대응
-냉각 주기가 짧아 조업 사이의 휴지 단축
| 제품명 | Dimension (HWL) | Weight | Duration Time | 사용가능한로거 | |
|---|---|---|---|---|---|
 |
TB4000 | 103 x 273 x 477 mm (손잡이 및 캐치 포함) |
12kg (히트싱크 포함) |
Max. op temp 800 °C 4 × 45 min runs at 600 °C |
TP3 10CH DP5660 |

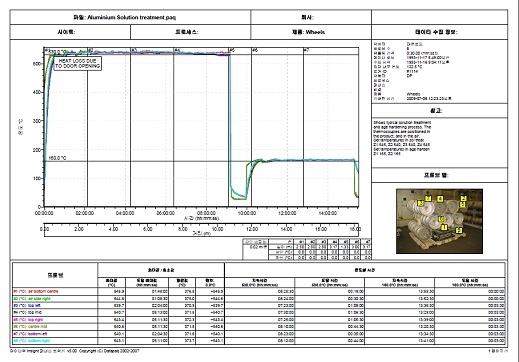

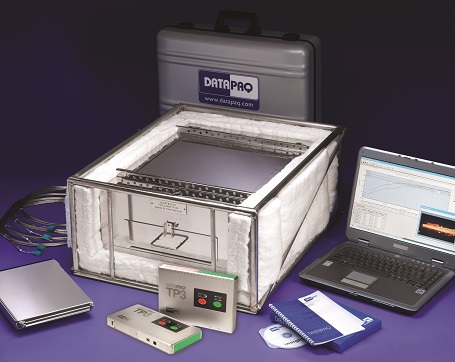

DATAPAQ LHQ (Low Height Quench) 알루미늄 솔루션
제품특성 KEY FEATURES
Datapaq® 저고 급랭 시스템 제품군은 솔루션 처리 및 시효 경화 퍼니스에서 정확하고 포괄적으로 온도
프로파일을 얻기 위한 최신 기술을 제공합니다.
DATAPAQ 시스템은 솔루션 처리, 급랭 및 시효 경화의 세 가지 생산 단계를 모두 거쳐 이동하면서 중단 없이 전체 공정의 온도 프로파일을 생성합니다. 공정을 마친 후 결과를 다운로드하여 분석합니다. CQI-9 온도 균일성 측정을 위한 측정 기능이 포함되어 있고 무선 원격 측정을 옵션으로 추가할 수 있습니다.
솔루션 열처리는 특정한 특성을 부여하기 위해 많은 알루미늄 제품에 적용됩니다.
내식성과 경도 등의 특성을 예로 들 수 있습니다. 열처리 후에는 솔루션 처리 중에 얻은 물리적 특성을 유지하기 위해 제품을 물로 급랭시킵니다. 낮은 온도에서 제품을 경화시키는 것을 마지막 단계로 하여 공정이 마무리됩니다.
참고: 이러한 열 보호 시스템은 물을 이용한 급랭과 일부 폴리머에만 사용이 가능하며 오일 급랭에는 절대
사용하지 않아야 합니다.
프로파일을 얻기 위한 최신 기술을 제공합니다.
DATAPAQ 시스템은 솔루션 처리, 급랭 및 시효 경화의 세 가지 생산 단계를 모두 거쳐 이동하면서 중단 없이 전체 공정의 온도 프로파일을 생성합니다. 공정을 마친 후 결과를 다운로드하여 분석합니다. CQI-9 온도 균일성 측정을 위한 측정 기능이 포함되어 있고 무선 원격 측정을 옵션으로 추가할 수 있습니다.
솔루션 열처리는 특정한 특성을 부여하기 위해 많은 알루미늄 제품에 적용됩니다.
내식성과 경도 등의 특성을 예로 들 수 있습니다. 열처리 후에는 솔루션 처리 중에 얻은 물리적 특성을 유지하기 위해 제품을 물로 급랭시킵니다. 낮은 온도에서 제품을 경화시키는 것을 마지막 단계로 하여 공정이 마무리됩니다.
참고: 이러한 열 보호 시스템은 물을 이용한 급랭과 일부 폴리머에만 사용이 가능하며 오일 급랭에는 절대
사용하지 않아야 합니다.
| 제품명 | Dimension (HWL) | Weight | Duration Time | 사용가능한로거 | |
|---|---|---|---|---|---|
 |
TB4160 | 210 x 450 x 610 mm | 31 (empty) 43 (full) |
13 hours @ constant 550°C | TP3116 10CH |
 |
TB4161 | 210 x 450 x 610 mm | 31 (empty) 43 (full) |
13 hours @ constant 550°C | TP3136 20CH |
데이타팩 Slab Reheat (슬랩 공정)
제품특성 KEY FEATURES
철강 산업을 위해 개발된 Fluke Process Instruments(DATAPAQ-데이타팩)® 슬랩 재가열 시스템은 퍼니스를 이동하는 여러 지점과 깊이에서 슬랩의 온도를 측정하는 목적에 이용됩니다.
이 시스템은 10개 혹은 20개 채널의 데이터 로거로 구성되며, 높이가 낮은 특수 "단계적 증발" 단열 시스템이 이를 보호합니다. 설계상의 배려를 통해 퍼니스의 온도는 1300ºC까지 올라갈 수 있지만 데이터 로거는 안정적 작동 온도를 유지합니다.

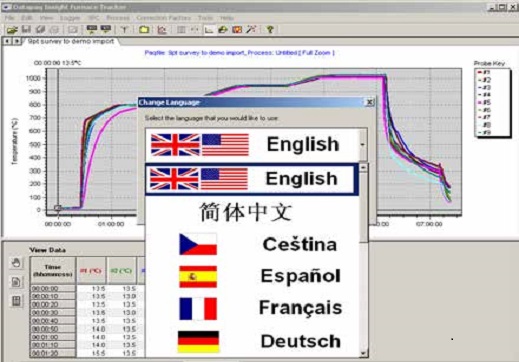

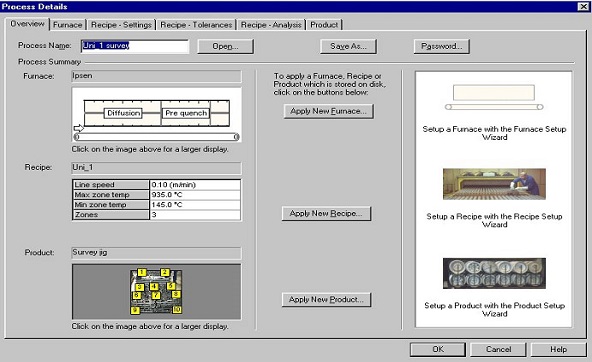

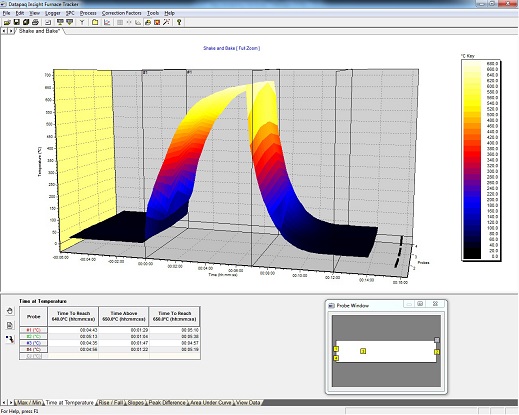

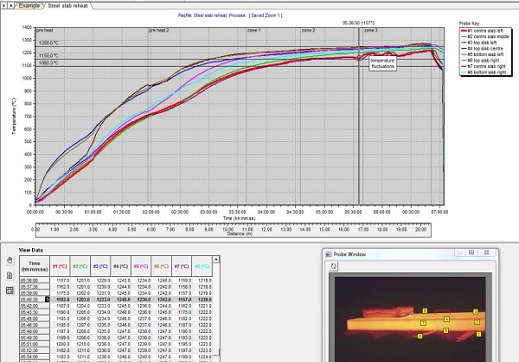

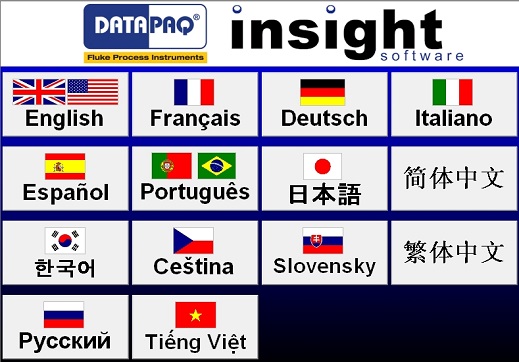

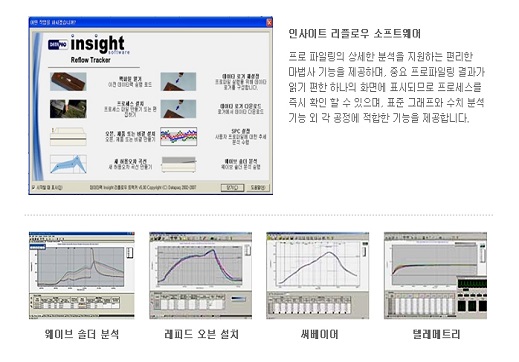

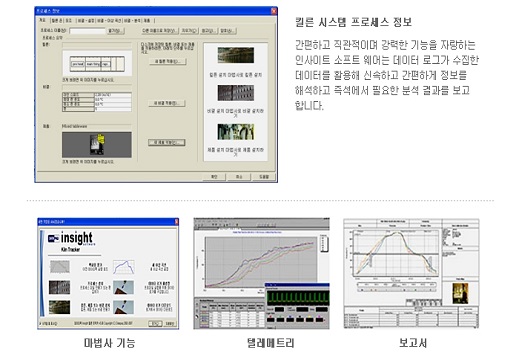

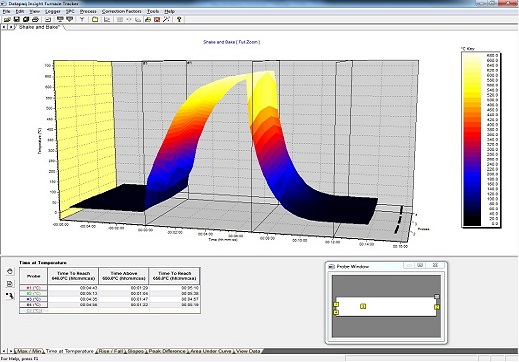

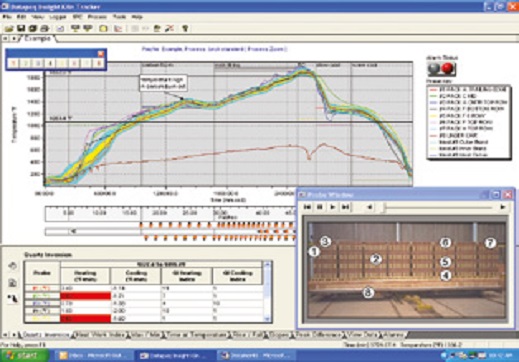

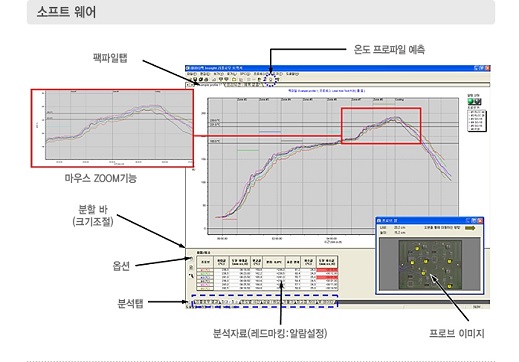

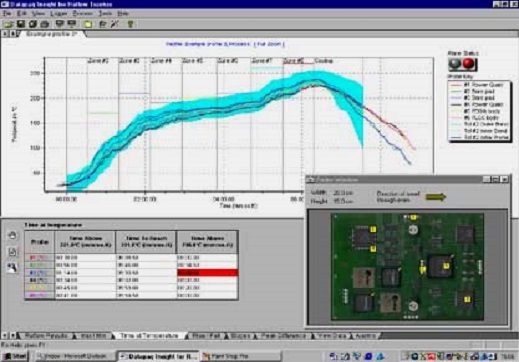

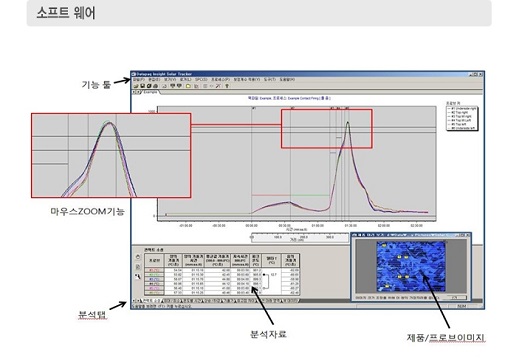

강력하면서 사용이 편리한 Insight™ 분석 소프트웨어는 원시 데이터를 의미 있는 정보로 빠르게 변환해줍니다. 상세한 그래픽 정보는 퍼니스의 상태를 완벽하게 이해하는 자료로 사용할 수 있습니다. 복잡한 계산이 단순화되므로 가열 사이클을 빠르고 포괄적으로 분석할 수 있습니다.
이 시스템은 10개 혹은 20개 채널의 데이터 로거로 구성되며, 높이가 낮은 특수 "단계적 증발" 단열 시스템이 이를 보호합니다. 설계상의 배려를 통해 퍼니스의 온도는 1300ºC까지 올라갈 수 있지만 데이터 로거는 안정적 작동 온도를 유지합니다.
강력하면서 사용이 편리한 Insight™ 분석 소프트웨어는 원시 데이터를 의미 있는 정보로 빠르게 변환해줍니다. 상세한 그래픽 정보는 퍼니스의 상태를 완벽하게 이해하는 자료로 사용할 수 있습니다. 복잡한 계산이 단순화되므로 가열 사이클을 빠르고 포괄적으로 분석할 수 있습니다.
| 제품명 | Dimension (HWL) | Weight | Duration Time | 사용가능한로거 | |
|---|---|---|---|---|---|
 |
TB4272 | 295 x 575 x 687 mm | 66 kg (empty) 80 kg (filled) |
9 hours at 1200°C |
TP3 |
 |
TB4212PJT-1001 Special | 260 x 687 x 575 mm | 57 kg (empty) 76.5 kg (filled) |
5 hours at 1300°C |
TP3 |
DATAPAQ Billet Reheat( 빌릿 공정)
제품특성 KEY FEATURES

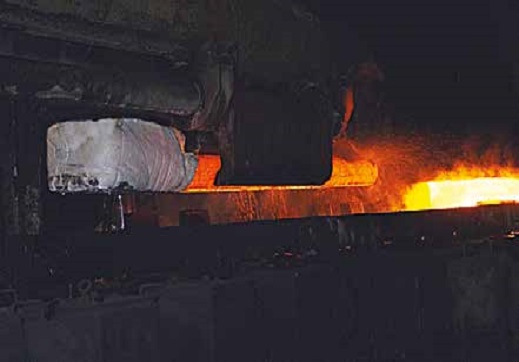

DATAPAQ® Furnace Tracker® 모니터링 시스템은 재가열 퍼니스에서 빌릿의 온도 프로파일을 정확하고 완벽하게 측정하기 위한 최신 기술을 탑재하고 있습니다.
이 시스템은 빌릿에 용접된 특수 "포크"에 장착되며 제품과 함께 이동하면서 회전식 가열로 또는 워킹 빔 퍼니스 전체에서 제품의 실제 온도를 모니터링합니다.
최대 1300ºC의 온도에서 5시간 이상의 빌릿 재가열 공정을 모니터링할 수 있습니다.
Furnace Tracker 시스템은 빌릿을 통해 여러 거리와 빌릿 내부의 특정 깊이에 배치된 최대 20개의 열전쌍을 통해 모니터링을 수행합니다. 이를 통해 측정으로부터 최대의 온도 정보를 얻을 수 있습니다.
이 시스템은 빌릿에 용접된 특수 "포크"에 장착되며 제품과 함께 이동하면서 회전식 가열로 또는 워킹 빔 퍼니스 전체에서 제품의 실제 온도를 모니터링합니다.
최대 1300ºC의 온도에서 5시간 이상의 빌릿 재가열 공정을 모니터링할 수 있습니다.
Furnace Tracker 시스템은 빌릿을 통해 여러 거리와 빌릿 내부의 특정 깊이에 배치된 최대 20개의 열전쌍을 통해 모니터링을 수행합니다. 이를 통해 측정으로부터 최대의 온도 정보를 얻을 수 있습니다.
| 제품명 | Dimension (HWL) | Weight | Duration Time | 사용가능한로거 | |
|---|---|---|---|---|---|
 |
TB4066 | 250 x 250 x 550 mm | 21kg (empty), 25.5kg (full). |
3.5 hours at 1250°C | TP3 |
 |
TB4203 | 250 x 350 x 670 mm | 28kg (empty), 35kg (full) |
5 hours@1250°C. | TP3 |
 |
TB4127 | 360 x 450 x 590 mm | 37kg (empty), 54kg (full). |
8 hours@1250°C. | TP3 |

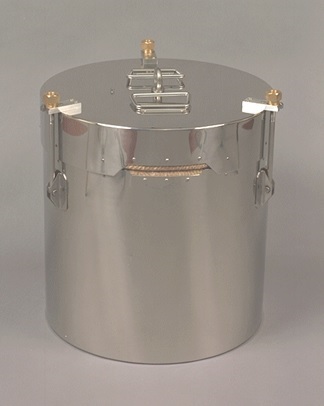

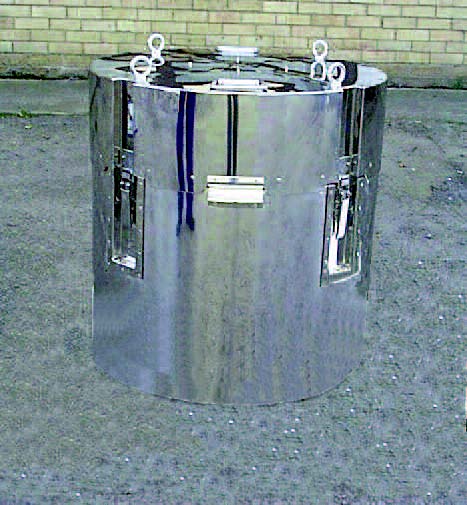

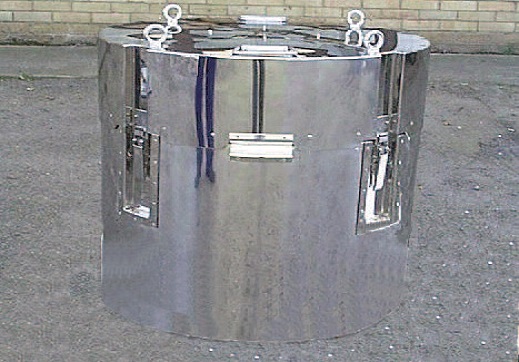

DATAPAQ Steel Coil Annealing(Carburizing, PIT 로)
제품특성 KEY FEATURES
고온에서 장시간 단열을 함으로써 생산성을 향상하고 에너지 효율을 극대화 할 수 있습니다.
내구성 및 내산화성이 좋은 재질로 제작되었고, 고객 특성에 따라 다양한 베리어가 공급됩니다.
내구성 및 내산화성이 좋은 재질로 제작되었고, 고객 특성에 따라 다양한 베리어가 공급됩니다.
| 제품명 | Dimension (HWL) | Weight | Duration Time | 사용가능한로거 | |
|---|---|---|---|---|---|
 |
TB4078 | 700mm (L) x 650mm (Dia) including fastenings | 136kg | 24hours@800°C, 45hours@400°C, 70hours@200°C. |
TP3 |

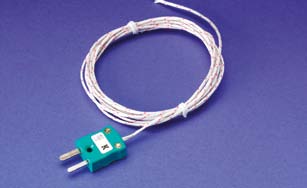

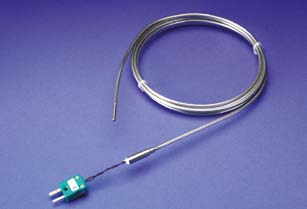

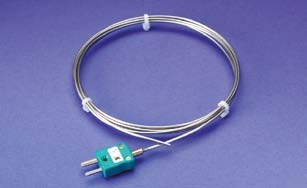

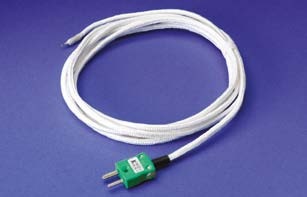

DATAPAQ Furnace 써머커플
| 제품타입 | 부품번호 | 타입 | 최대온도 | 품질 | 길이 | |
|---|---|---|---|---|---|---|
 |
미네랄 니크로벨 (1.5mm 두께) |
PA0710 Series PA0711 PA0712 PA0713 등... |
K Type | 0°C-1250°C. | ANSI MC 96.1 허용 오차 규정 준수 |
1m ~10m |
 |
미네날 니크로벨 (3mm 두께) |
PA0760 Series PA0761 PA0762 PA0762 등.... |
K Type | 0°C-1300°C (Max: 1370°C) |
ANSI MC 96.1 허용 오차 규정 준수 |
1m~25m |
 |
세라믹 (Nextel) |
PA0370 Series PA0371 PA0372 PA0373 |
K Type | °C-1000°C | ANSI MC 96.1 허용 오차 규정 준수 |
1m~6m |
 |
고온 유리 섬유 | PA0830 Series PA0831 PA0832 |
K Type | 700℃ | ANSI MC 96.1 허용 오차 규정 준수 |
1m 2m 3m |
 |
미네랄 절연 (두께: 2mm) |
PA1580 Series PA1581 PA1582 |
N Type | 0°C-1250°C | ANSI MC 96.1 허용 오차 규정 준수 |
1m 2m 3m |
 |
두꺼운 PTFE 절연 | PA0940 Series PA0942 PA0943 PA0944 PA0945 PA0946 |
K Type | 265°C | ANSI MC 96.1 허용 오차 규정 준수 |
1m~6m |

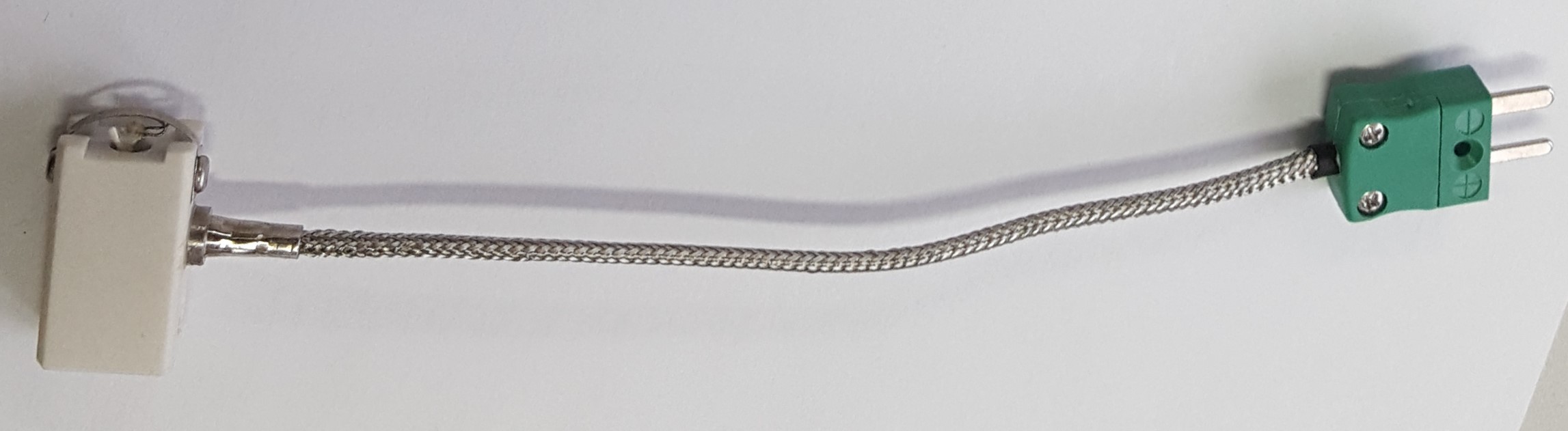

DATAPAQ Oven 써머커플
| 제품타입 | 부품번호 | 타입 | 최대온도 | 품질 | 길이 | |
|---|---|---|---|---|---|---|
 |
패치 접착식 | PA0060 PA0061 PA0062 |
K Type | 265℃ | Special Limits of Error ANSI MC 96.1 | 1m, 1.5m, 3m |
 |
노출 접합부 | PA0063 PA0064 |
K Type | 265℃ | Special Limits of Error ANSI MC 96.1 | 1.5m, 3m |
 |
마그네틱 | PA0053 PA0054 |
K Type | 265℃ | Special Limits of Error ANSI MC 96.1 | 1.5m, 3m |
 |
마그네틱 | PA0055 PA0056 |
K Type | 265℃ | Special Limits of Error ANSI MC 96.1 | 1.5m, 3m |
 |
노출 접합부 고온용 |
PA0180 Series PA0181 PA0182 PA0183 |
K Type | 700℃ | Special Limits of Error ANSI MC 96.1 | 1.5m 2m 3m 5m |
 |
고온 유리섬유 | PA0830 Series PA0831 PA0832 |
K Type | 700℃ | Special Limits of Error ANSI MC 96.1 | 1m 2m 3m |
 |
마이크로 매그 | PA0973 PA0974 PA0975 |
K Type | 265℃ | Special Limits of Error ANSI MC 96.1 | 1.5m, 3m 6m |
 |
마이크로 매그 (분위기) |
PA0995 PA0996 PA0999 |
K Type | 265℃ | Special Limits of Error ANSI MC 96.1 | 1.5m, 3m 6m |
 |
노출 접합부 | PA0215 | K Type | 400℃ | Special Limits of Error ANSI MC 96.1 | 0.8m |
 |
Coilpaq Surface Thermocouple (Centre). | PA0325 | K Type | 265℃ | Special Limits of Error ANSI MC 96.1 | 125mm |

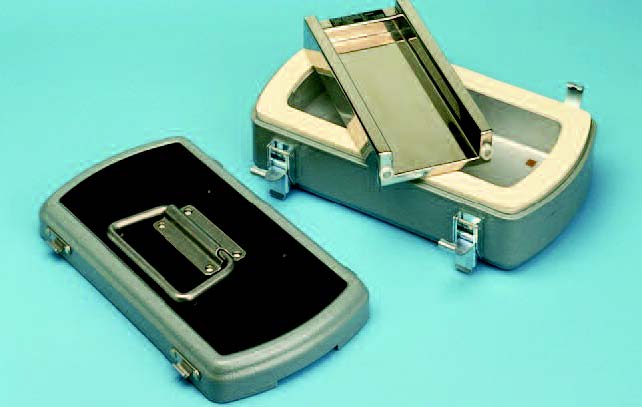

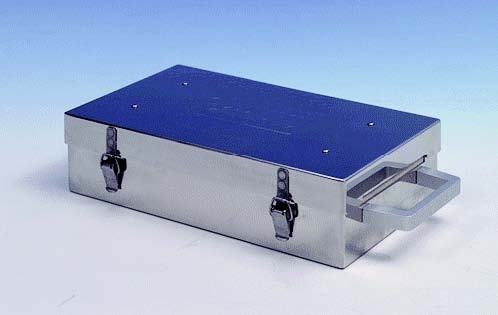

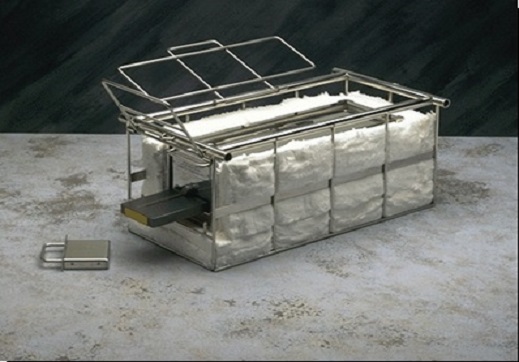

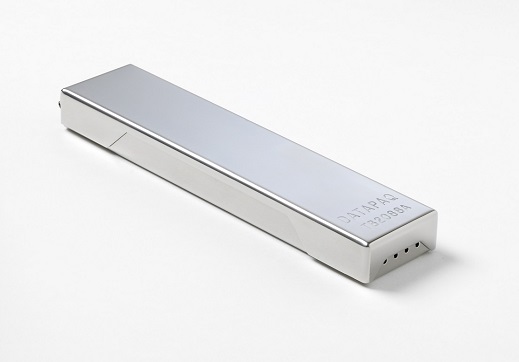

DATAPAQ Oven 써멀배리어
제품특성 KEY FEATURES

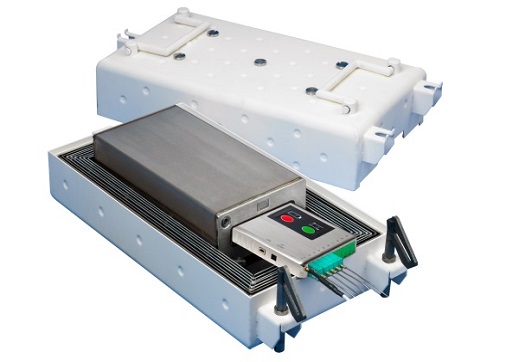

자동차 도장 라인용으로 특수 설계된 표준 XL2 배리어는 오염 문제 걱정과 도장 마감 결함을 제거한 특서 받은 실리콘 무함유 구조로서 끊임없이 요구되는 고품질을 제공해 줍니다.
4kg 미만의 무게로 간편하고 안전하게 취급하고 운반 할 수 있습니다.
페인트 오염 또는 결함 위험 없음.
신뢰할 수 있는 열 차단 기능.
접근하기 용이한 데이터 로거
덮개 고정.
안전 취급
손상 방지.
4kg 미만의 무게로 간편하고 안전하게 취급하고 운반 할 수 있습니다.
페인트 오염 또는 결함 위험 없음.
신뢰할 수 있는 열 차단 기능.
접근하기 용이한 데이터 로거
덮개 고정.
안전 취급
손상 방지.
| 제품명 | Dimension (HWL) | Weight | Duration Time | 사용가능한로거 | |
|---|---|---|---|---|---|
 |
TB0090 | 134 x 187 x 296 mm | Thermal barrier 2.65 kg Heatsink 1.0 kg |
1hour @ 300°C, 3 hours @ 200°C, 11 hours @ 100°C |
XL2 DATA Logger |
 |
TB0091-IT | 104 x 187 x 296 mm | Thermal barrier 2.1 kg Heatsink 1.1 kg |
35mins @ 300°C, 49mins @ 200°C, 106mins @ 100°C |
XL2 DATA Logger |
 |
TB0048 | 68 x 174 x 288 mm | 4kg | 48min.@300°C, 1.5 hour @250°C, 2 hours@200°C, 2.75 hours@150°C, 5 hours@100°C. |
XL2 |
 |
TB0081 | 182 x 236 x 370 mm | Thermal barrier 9.0 kg Heatsink 1.0 kg |
6 hours @ 250°C, 9 hours @ 200°C, 13 hours @ 150°C, 24 hours @ 100°C |
XL2 |
 |
TB0080 | 150 x 215 x 335 mm | Thermal barrier 6.7 kg Heatsink 1.0 kg |
300mins @ 200°C, 120mins @ 400°C, 75mins @ 600°C. |
XL2 |
 |
TB0083 DIB |
144 x 172 x 390 mm | Thermal barrier 4.5 kg Heatsink 1.45 kg |
1 hour @ 300°C, 3 hours @ 200°C, 11 hours @ 100°C |
XL2 8~16ch |

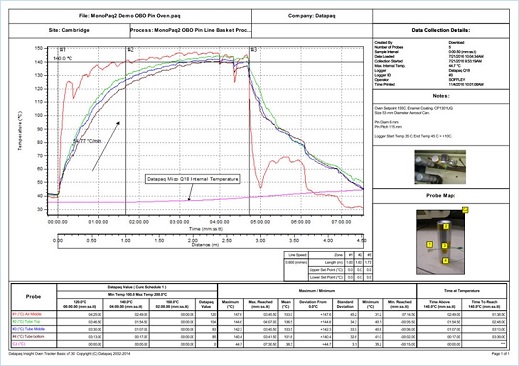

DATAPAQ Oven 소프트웨어
제품특성 KEY FEATURES
Oven Tracker Insight 분석 소프트웨어가 자동차 도색 분야에 적합하게 설계된 포괄적 데이터 검토, 분석 및 보고 기능을 제공하므로 원시 온도 데이터를 의미 있는 정보로 변환할 수 있습니다.
DATAPAQ 값(경화 인덱스), 베이크 차트 소프트웨어, 자동 SPC, 램프-업 분석 및 온도차 프로브 도구 등이 제공됩니다. 완벽한 보고 기능에는 제품 프로브 맵 및 상호 연계된 사진 라이브러리가 포함됩니다.
DATAPAQ 값(경화 인덱스), 베이크 차트 소프트웨어, 자동 SPC, 램프-업 분석 및 온도차 프로브 도구 등이 제공됩니다. 완벽한 보고 기능에는 제품 프로브 맵 및 상호 연계된 사진 라이브러리가 포함됩니다.
기술사양 TECHNICAL SPECIFICATIONS
Insight Oven Software 는 Windows 7, Windows 8, Windows 10 에서도 사용 가능함.
사용 가능한 언어 : 한국어, 영어, 중국어, 일본어, 프랑스어, 독어, 스페이어, 포르트칼어, 이탈리아어, 베트남어 등 외 여러 언어를 선택해서 사용 가능함. (글로벌 기업에서 해외 여러 공장에서 각각의 언어로 간편하게 변환하여 사용 가능함)
본사에서는 모든 언어를 선택 사용 가능함. (필요한 조건에 따라서 선택 사용 가능함)
Oven Software 의 분석 기능:
최대/ 최소값, 상승/하강 시간, 기울기, 최고점 차이, 온도별 시간, 오버레이( 중첩 후 데이터 비교 분석 가능),
허용 오차 곡선, 프로브 맵, 보고서 형식으로 출력, 엑셀로 파일 변환 가능, 등 기타 윈도우 프로그램과 호환, 편집 가능함.
※ DATAPAQ Valve(데이타팩 밸류) : 완벽한 큐어링이 되었는지 수치로 확인 검증 가능하여 큐어링 잘되었는 안되었는지 확인 할 수 있다.

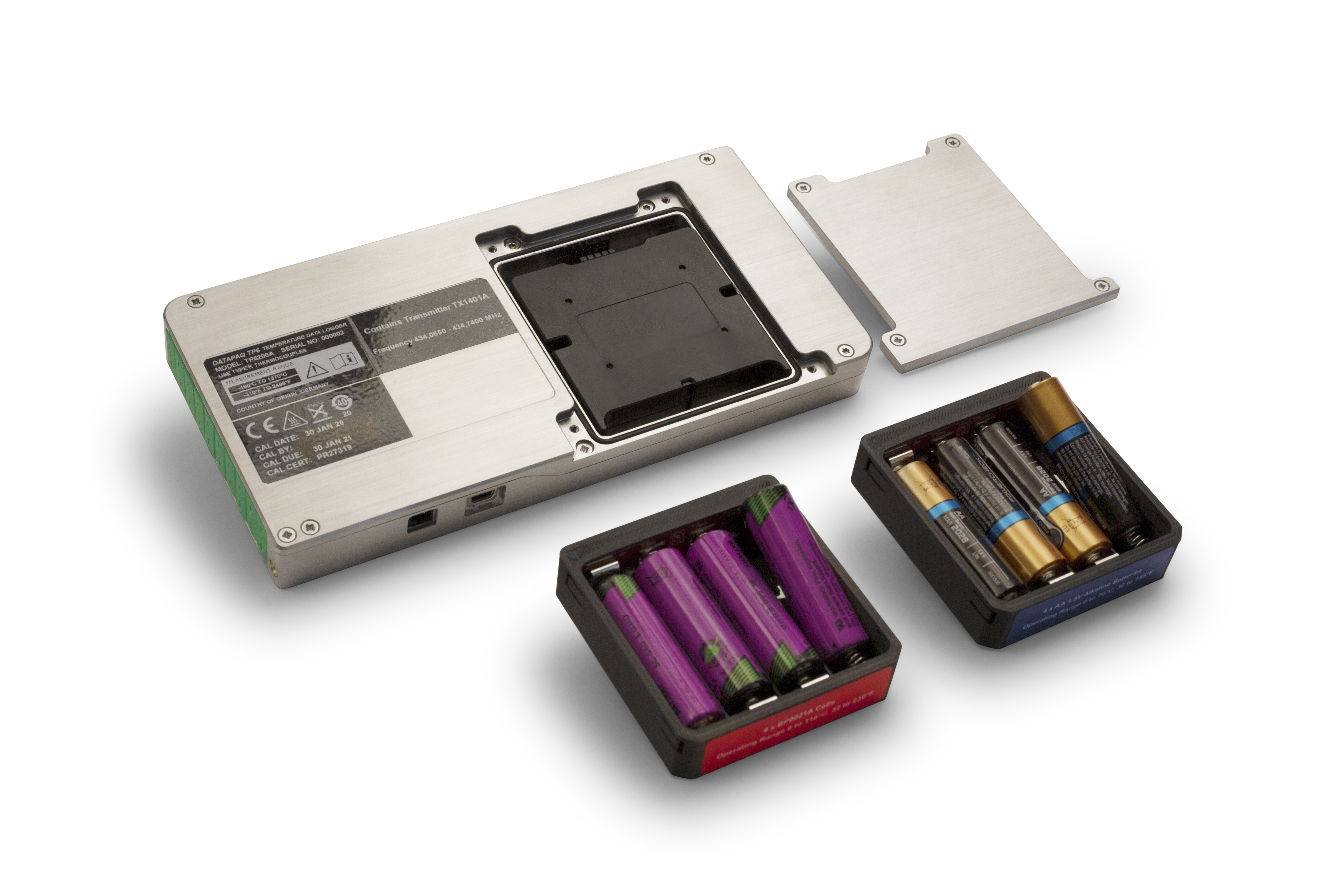

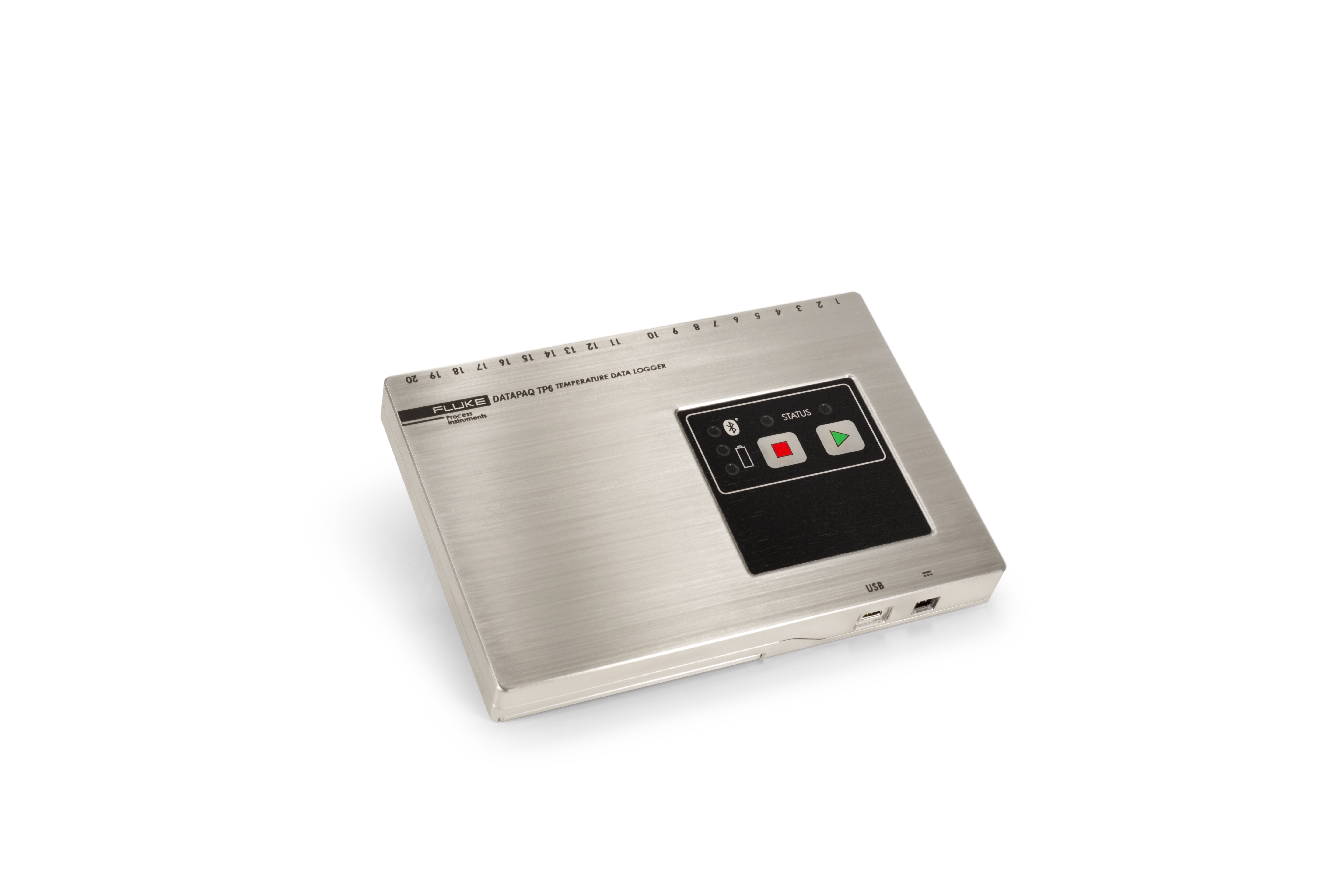

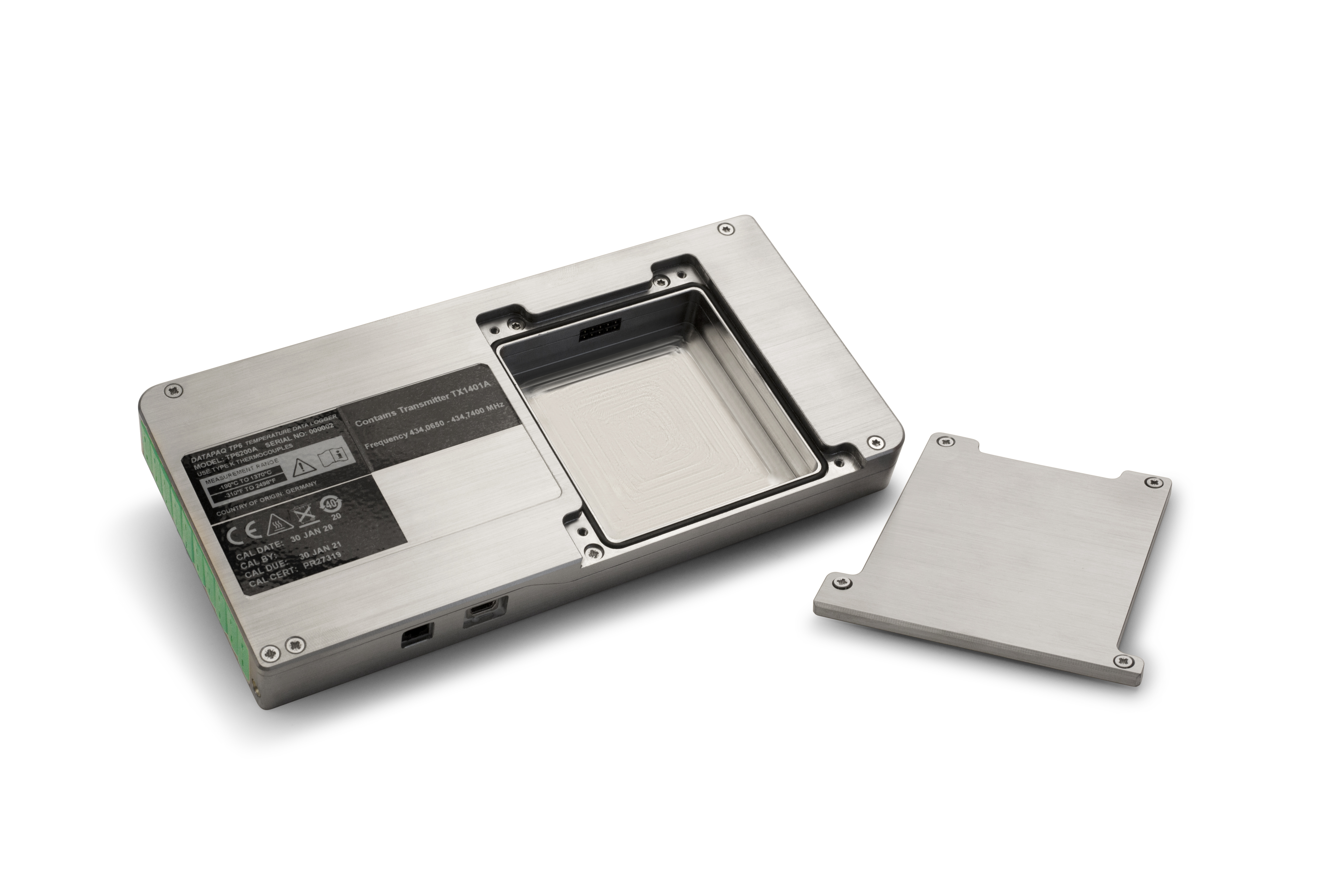

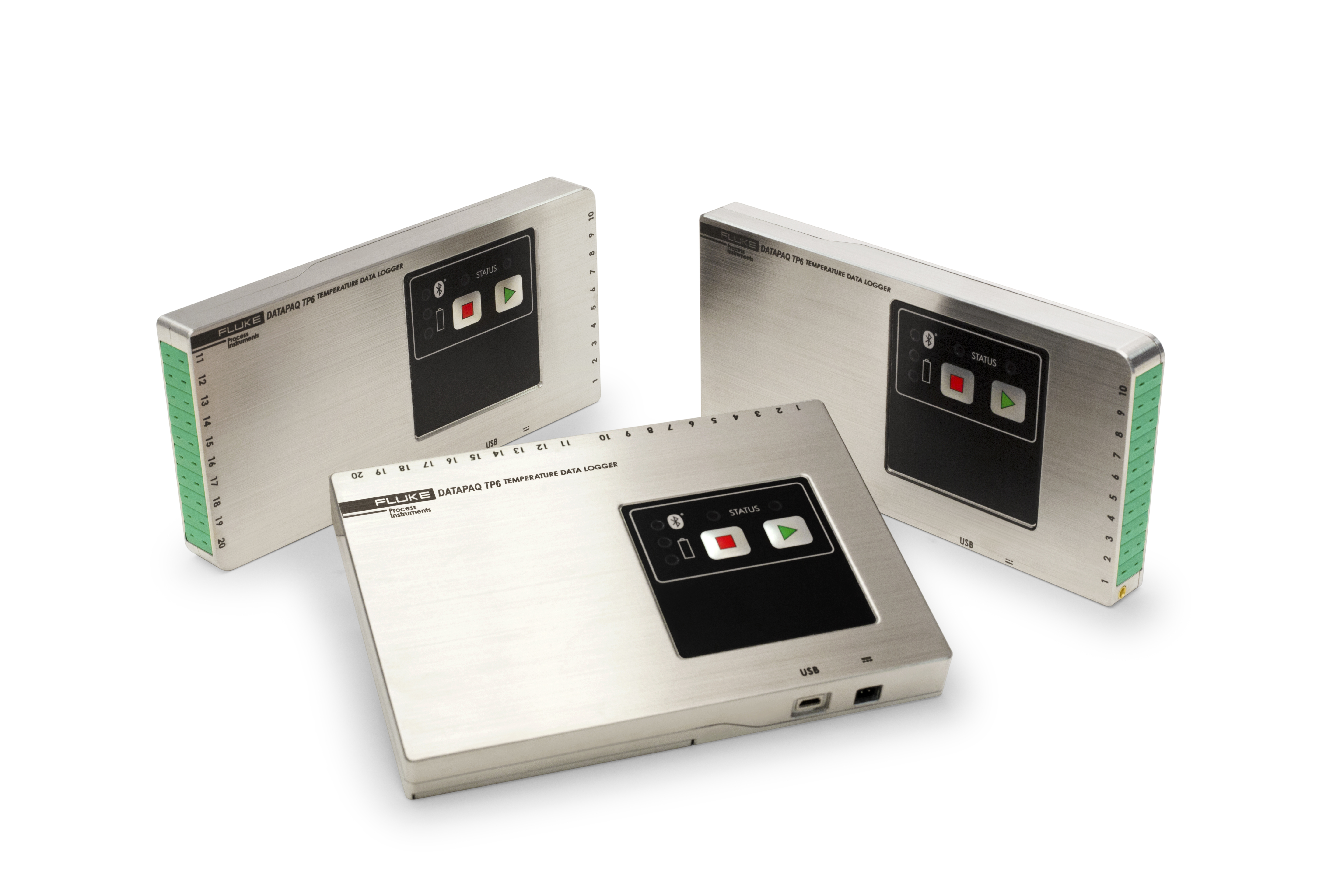

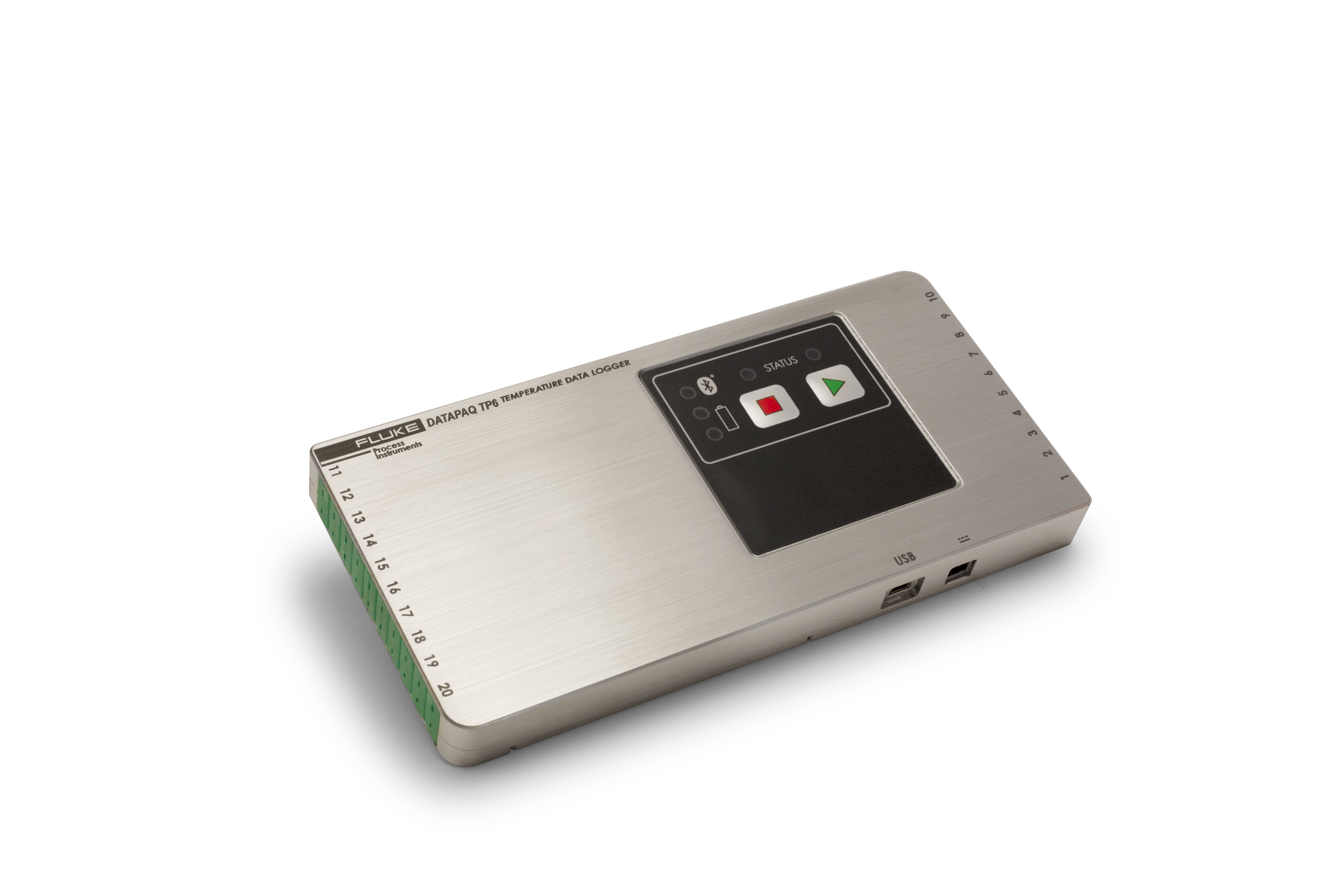

DATAPAQ TP6 DATA LOGGER
제품특성 KEY FEATURES
Datapaq TP6 로거 제품군은 가장 오랜 기간 동안 가장 가혹한 작동 조건을 견딜 수 있도록 설계되었습니다.
Datapaq TP6은 316등급 스테인리스 스틸 가공 케이스와 IP67 등급을 갖추고 있어 가장 까다로운 고온 프로파일링 애플리케이션에 완벽한 솔루션이다. 또한 강력한 소프트웨어 옵션을 이용하여 무선 주파수 (RF: Radio Frequency) 시스템과 USB/블루투스 연결 옵션으로 데이터 로거의 정보를 실시간으로 판독할 수 있습니다..
Datapaq TP6은 316등급 스테인리스 스틸 가공 케이스와 IP67 등급을 갖추고 있어 가장 까다로운 고온 프로파일링 애플리케이션에 완벽한 솔루션이다. 또한 강력한 소프트웨어 옵션을 이용하여 무선 주파수 (RF: Radio Frequency) 시스템과 USB/블루투스 연결 옵션으로 데이터 로거의 정보를 실시간으로 판독할 수 있습니다..
| 제품명 | 채널수 | 측정가능한 온도범위 |
샘플링간격 | 측정정확도 | 로거내부보호온도 | 메모리용량 | 로거치수 (L X W X H) |
배터리타입 | 열전대타입 | |
|---|---|---|---|---|---|---|---|---|---|---|
 |
TP6116 | 10채널 | -100°C ~ 1370°C | 0.1 sec ~50 min | ± 0.3°C | 70°C | 4백만개의 데이터 포인트 | 197 x 97 x 20 mm | NiMH 충전지 | K Type |
 |
TP6126 | 10채널 | -100°C ~ 1370°C | 0.1 sec ~50 min | ± 0.3°C | 110°C | 4백만개의 데이터 포인트 | 197 x 97 x 20 mm | 리튬배터리 X 4EA | K Type |
 |
TP6136 | 10채널 | -100°C ~ 1370°C | 0.1 sec ~50 min | ± 0.3°C | 70°C | 4백만개의 데이터 포인트 | 197 x 97 x 20 mm | 알카라인 X 4AA |
K Type |
 |
TP6216 | 20채널 | -100°C ~ 1370°C | 0.1 sec ~ 50 min | ± 0.3°C | 70°C | 4백만개의 데이터 포인트 | 197 x 97 x 20 mm | NiMH 충전지 | K Type |
 |
TP6226 | 20채널 | -100°C ~ 1370°C | 0.1 sec ~50 min | ± 0.3°C | 110°C | 4백만개의 데이터 포인트 | 197 x 97 x 20 mm | 리튬배터리 X 4EA | K Type |
 |
TP6236 | 20채널 | -100°C ~ 1370°C | 0.1 sec ~50 min | ± 0.3°C | 70°C | 4백만개의 데이터 포인트 | 197 x 97 x 20 mm | 알카라인 X 4AA |
K Type |
 |
TP6316 | 20채널 | -100°C ~ 1370°C | 0.1 sec ~50 min | ± 0.3°C | 70°C | 4백만개의 데이터 포인트 | 177 x 124 x 20 mm | NiMH 충전지 | K Type |
 |
TP6326 | 20채널 | -100°C ~ 1370°C | 0.1 sec ~50 min | ± 0.3°C | 110°C | 4백만개의 데이터 포인트 | 177 x 124 x 20 mm | 리튬배터리 X 4EA | K Type |
 |
TP6336 | 20채널 | -100°C ~ 1370°C | 0.1 sec ~50 min | ± 0.3°C | 70°C | 4백만개의 데이터 포인트 | 177 x 124 x 20 mm | 알카라인 X 4AA | K Type |

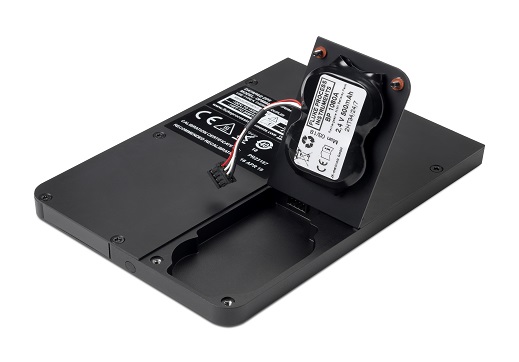

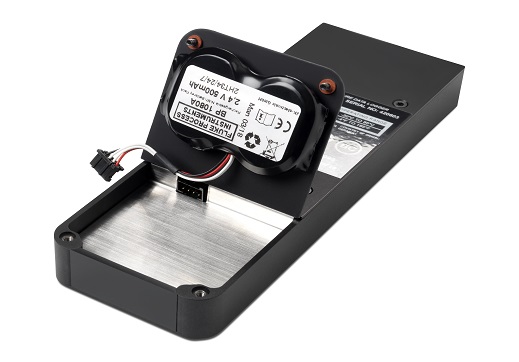

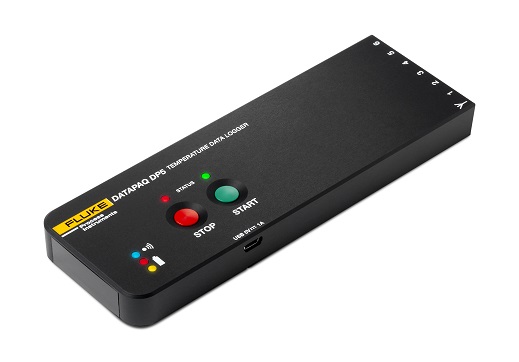

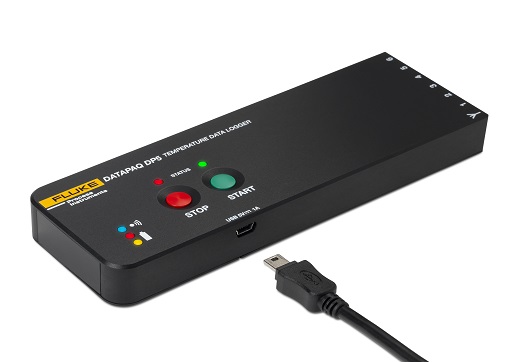

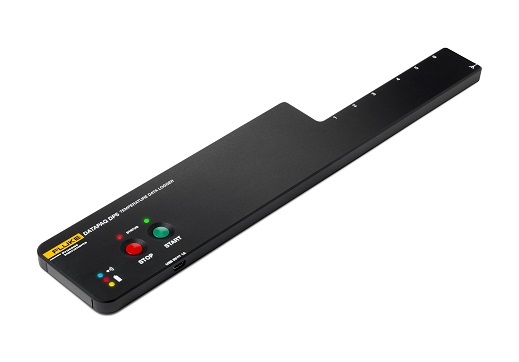

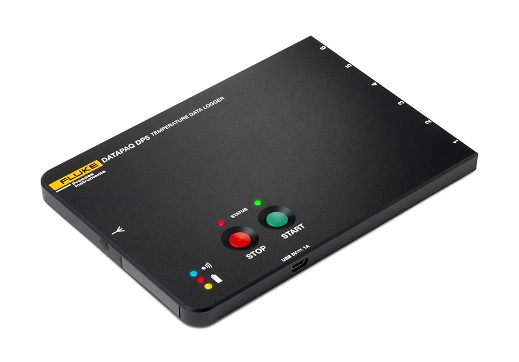

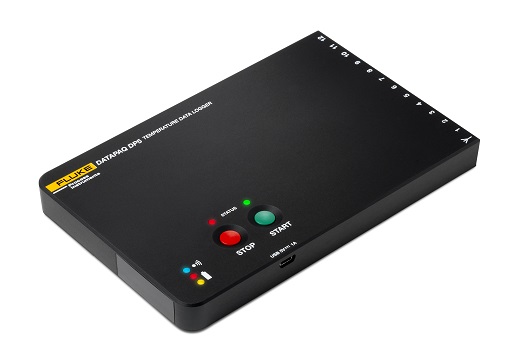

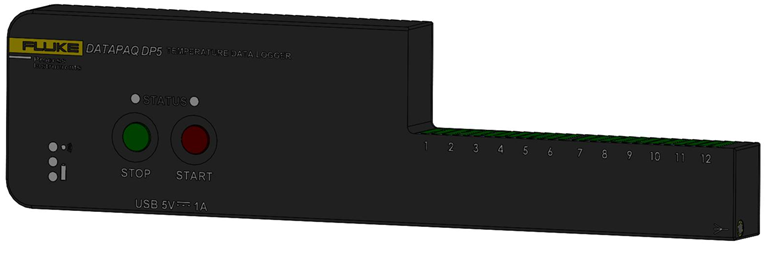

데이타팩 DP5 DATA LOGGER
제품특성 KEY FEATURES
DP5 Data logger는 Fluke Process Instruments(DATAPAQ-데이타팩) 사의 수년간의 고객의 요구와 다양한 산업 현장에 적용해 온 노하우를 최대한 반영한 제품입니다.
그래서 다양한 고객의 요구를 충족 시킬 수 있으며 모든 산업 분야에 적용 가능하도록 특화된 제품 디자인으로 까다로운 산업 분야에서도 적용 가능하도록 제작되었습니다.
사용자의 편의성, 내구성, 대용량 메모리 채용, 절전형 메인 보드 사용으로 배터리 사용 시간이 길어졌습니다.
다양한 벙법의 충전, 10번 측정 후 다운로드 할 수 있는 기능 탑재되어서 고객의 목소리를 제품에 반영하여 시장 변화에 즉각적으로 대응할 수 있는 제품으로 거듭 탄생하였습니다.
그래서 다양한 고객의 요구를 충족 시킬 수 있으며 모든 산업 분야에 적용 가능하도록 특화된 제품 디자인으로 까다로운 산업 분야에서도 적용 가능하도록 제작되었습니다.
사용자의 편의성, 내구성, 대용량 메모리 채용, 절전형 메인 보드 사용으로 배터리 사용 시간이 길어졌습니다.
다양한 벙법의 충전, 10번 측정 후 다운로드 할 수 있는 기능 탑재되어서 고객의 목소리를 제품에 반영하여 시장 변화에 즉각적으로 대응할 수 있는 제품으로 거듭 탄생하였습니다.
| 제품명 | 채널수 | 측정가능한 온도범위 |
샘플링간격 | 측정정확도 | 로거내부보호온도 | 메모리용량 | 로거치수 (L X W X H) |
배터리타입 | 열전대타입 | |
|---|---|---|---|---|---|---|---|---|---|---|
 |
DP5660 | 6채널 | - 100°C ~ 1,370°C | 0.05 sec ~ 10 min | ±0.5°C | 85°C | 채널당 50,000 readings | 150 x 106 x 11.7 mm | Rechargeable Nickel Metal Hydride (NiMH) (배터리 교체형) |
K Type |
 |
DP5661 | 6채널 | - 100°C ~ 1,370°C | 0.05 sec ~ 10 min | ±0.5°C | 85°C | 채널당 50,000 readings | 301 x 60 x 11.7 mm | Rechargeable Nickel Metal Hydride (NiMH) (배터리 교체형) |
K Type |
 |
DP5662 | 6채널 | - 100°C ~ 1,370°C | 0.05 sec ~ 10 min | ±0.5°C | 85°C | 채널당 50,000 readings | 165 x 57 x 20.0 mm | Rechargeable Nickel Metal Hydride (NiMH) (배터리 교체형) |
K Type |
 |
DP5612 | 12채널 | - 100°C ~ 1,370°C | 0.05 sec ~ 10 min | ±0.5°C | 85°C | 채널당 50,000 readings | 165 x 106 x 20.0 mm | Rechargeable Nickel Metal Hydride (NiMH) (배터리 교체형) |
K Type |
 |
DP5622 | 12채널 | - 100°C ~ 1,370°C | 0.05 sec ~ 10 min | ±0.5°C | 85°C | 채널당 50,000 readings | 237 x 60 x 20 mm | Rechargeable Nickel Metal Hydride (NiMH) (배터리 교체형) |
K Type |
DATAPAQ Kiln 소프트웨어
제품특성 KEY FEATURES
킬른 시스템 프로세스 정보
간편하고 직관적이며 강력한 기능을 자랑하는 인사이트 소프트웨어는 데이터 로그가 수집한 데이터를 활용해 신속하고 간편하게 정보를 해석하고 즉석에서 필요한 분석 결과를 보고 합니다.
간편하고 직관적이며 강력한 기능을 자랑하는 인사이트 소프트웨어는 데이터 로그가 수집한 데이터를 활용해 신속하고 간편하게 정보를 해석하고 즉석에서 필요한 분석 결과를 보고 합니다.
DATAPAQ Reflow 소프트웨어
제품특성 KEY FEATURES
인사이트 리플로우 소프트웨어
프로 파일링의 상세한 분석을 지원하는 편리한 마법사 기능을 제공하며, 중요 프로파일링 결과가 읽기 편한 하나의 화면에 표시되므로 프로세스를 즉시 확인 할 수 있으며, 표준 그래프와 수치 분석 기능 외 각 공정에 적합한 기능을 제공합니다.
프로 파일링의 상세한 분석을 지원하는 편리한 마법사 기능을 제공하며, 중요 프로파일링 결과가 읽기 편한 하나의 화면에 표시되므로 프로세스를 즉시 확인 할 수 있으며, 표준 그래프와 수치 분석 기능 외 각 공정에 적합한 기능을 제공합니다.
기술사양 TECHNICAL SPECIFICATIONS
| Datapaq Insight Reflow Tracker SW |
Basic SW5068-B |
Standard SW5068 |
Professional SW5068-P |
| 서베이어 | ─ | ─ | Yes |
| 소프트웨어 화면을 사용자가 지정 | ─ | ─ | Yes |
| 이지 오븐 셋업 레시피 예측 | ─ |
Yes | Yes |
| 리플로 오븐 프로파일 프로딕션 | ─ |
Yes | Yes |
| 공정 파일에 대한 지원 | Yes(single page) | Yes | Yes |
| 데이터 분석 기능 | Yes | Yes(not Surveyor) | Yes |
| 웨이브 솔더링 프로파일링 지원 | Yes | Yes | Yes |
| 원 터치 이메일 결과 파일 | Yes | Yes | Yes |
| 프로세스를 단계별로 안내하는 마법사 | Yes | Yes | Yes |
| 작업 상태 확인을 위한 유선 원격 측정 | ─ | Yes | Yes |
| 즉각적인 결과를 위한 무선 원격 측정 | ─ | Yes | Yes |
| 통계 공정 관리 계산 | ─ | Yes | Yes |
| 분석 알람은 즉시 작동/정지 표시 | ─ | Yes | Yes |
| 결과 파일과 오버레이 파일의 빠른 비교 | Limited to one | Yes | Yes |
| 데이타 복사 - 다른 OS로 공유 또는 내보내기 | Yes | Yes | Yes |
| 데이타 내보내기 | ─ | Yes | Yes |
| 로거 보정 계수 - 자동 | ─ | ─ | Yes |
| 클릭 한번으로 언어 변경 | Yes | Yes | Yes |
| 보고서 양식으로 인쇄됨 | Single page only | Yes | Yes |
| 실시간 로그인시 파일 오버레이 | ─ | Yes | Yes |
| 허용 오차 곡선 그래프, 허용 오차 대조 검사 | ─ | Yes | Yes |
| 가상 프로브 (즉, 모든 지점에서 경사) | ─ | Yes | Yes |
| 열 등고선(열 영상) | ─ | Yes | Yes |
| SPC 설정 | ─ | ─ | Yes |
| 엔터프라이즈 소프트웨어를 사용한 데이터 공유 | Yes | Yes | Yes |
| 경고 알람이 표시 | ─ | Yes | Yes |
| 열전대 사용 추적 | ─ | Yes | Yes |
| 단순화된 프로세서 파일 | Yes | ─ | ─ |
| 오버레이 | 1 | 10 | 10 |

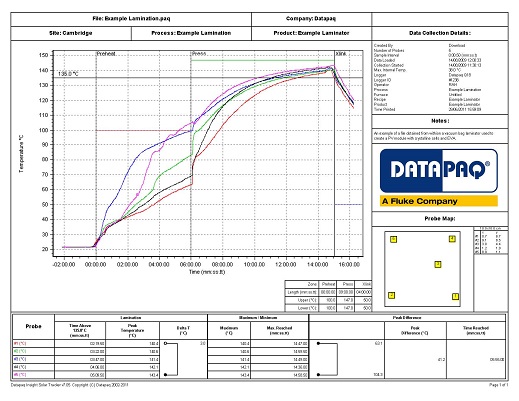

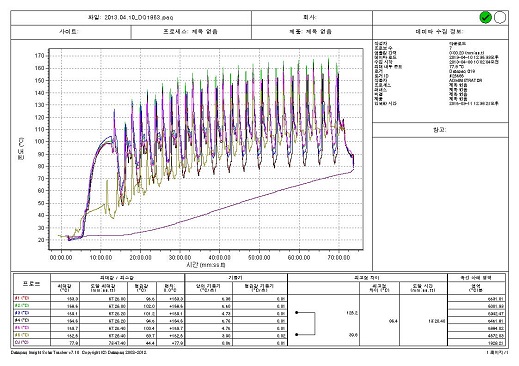

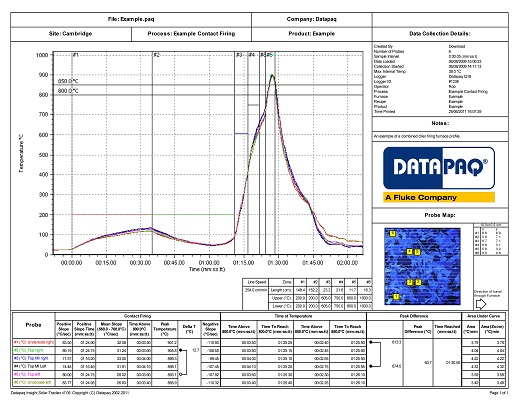

DATAPAQ Solar 소프트웨어
제품특성 KEY FEATURES
인사이트 솔라 소프트웨어
프로 파일링의 상세한 분석을 지원하는 편리한 마법사 기능을 제공하며, 중요 프로파일링 결과가 읽기 편한 하나의 화면에 표시되므로 프로세스를 즉시 확인 할 수 있고 표준 그래프와 수치 분석 기능외 각 솔라 공정에 적합한 기능을 제공합니다.
프로 파일링의 상세한 분석을 지원하는 편리한 마법사 기능을 제공하며, 중요 프로파일링 결과가 읽기 편한 하나의 화면에 표시되므로 프로세스를 즉시 확인 할 수 있고 표준 그래프와 수치 분석 기능외 각 솔라 공정에 적합한 기능을 제공합니다.

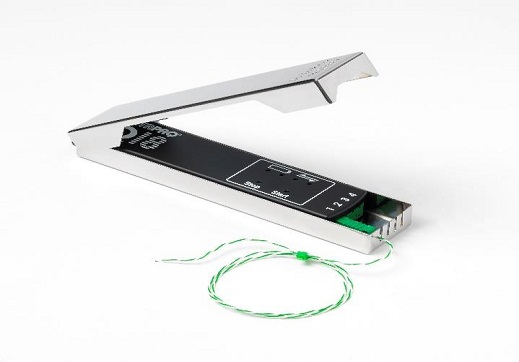

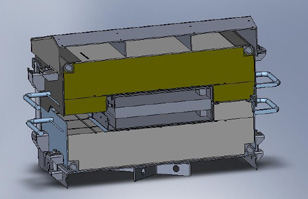

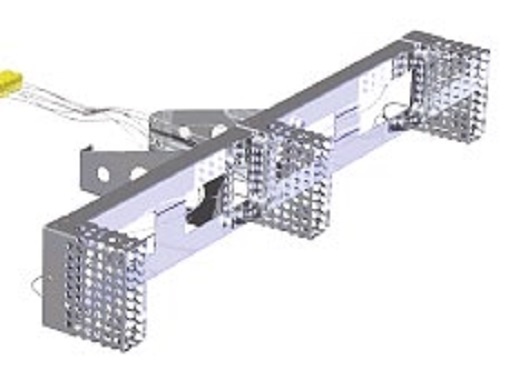

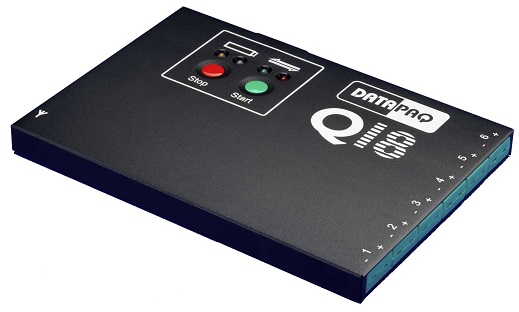

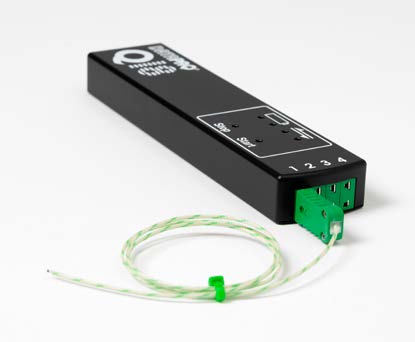

DATAPAQ Micro Q18 써멀배리어
제품특성 KEY FEATURES
전 세계적으로 나와 있는 가장 작은 전자 산업 및 응용 분야에서 온도 프로파일러로써 솔더링 공정 (셀렉티브, Wave, 기타 공정)에 적합하도록 기술적 디자인 됨에 따라 견고하고 내구성이 탁월합니다.
| 제품명 | Dimension (HWL) | Weight | Duration Time | 사용가능한로거 | |
|---|---|---|---|---|---|
 |
TB2088 | 20 × 40 × 180 mm | 0.3kg | Maximum temperature 400°C Duration 4 minutes at 150°C |
DQ1804 |

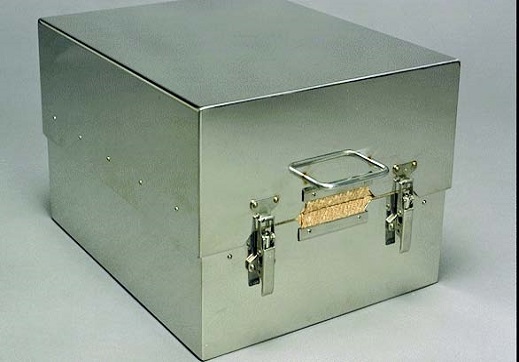

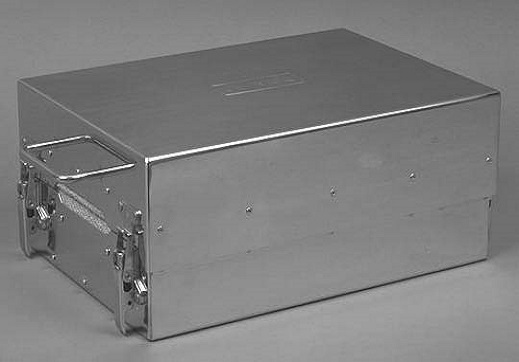

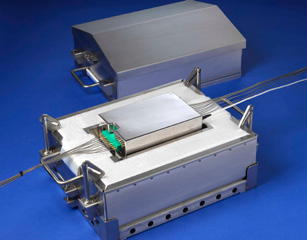

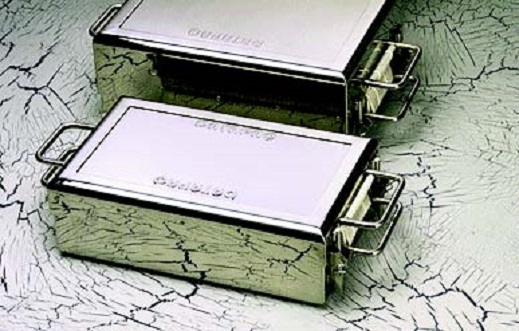

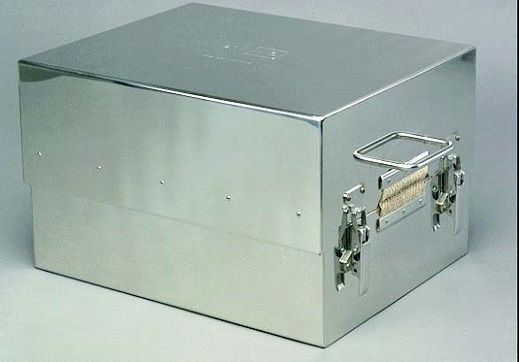

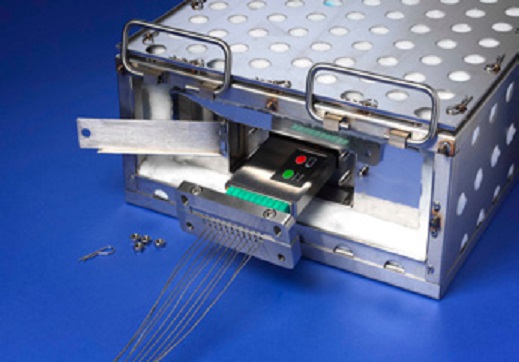

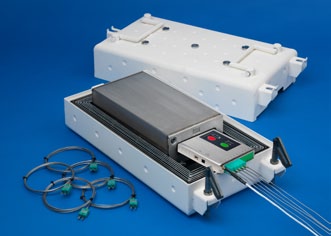

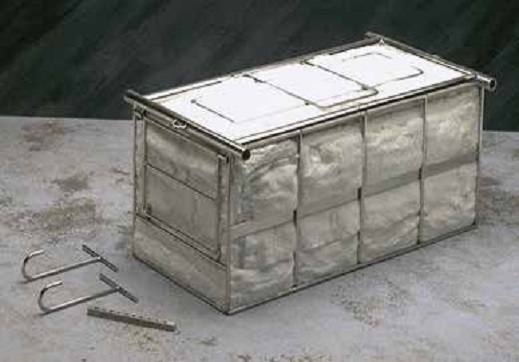

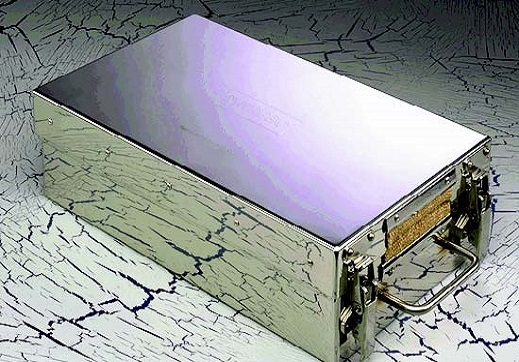

DATAPAQ 써멀배리어
제품특성 KEY FEATURES
-자동차 제조 공정(도장, 접착제 및 실런트 경화) 에서 최대 20개의 채널을 사용함과 단열효과가 우수한 배리어를 사용함으로 전체 공정을 상세히 모니터링 함으로써 빠른 시간에 공정을 최적화 할 수 있습니다.
또한, 에너지 절감, 생산성 향상 및 효율성 최적화 고객 및 규제 기관에 유효성 검증, 빠른 문제 해결.
또한, 에너지 절감, 생산성 향상 및 효율성 최적화 고객 및 규제 기관에 유효성 검증, 빠른 문제 해결.
| 제품명 | Dimension (HWL) | Weight | Duration Time | 사용가능한로거 | |
|---|---|---|---|---|---|
 |
TB0021 | 130 x 190 x 292 mm | 6.2kg | 3 hour .@300°C, 3.5 hour @250°C, 4.5 hour.@200°C, 6.5 hour.@150°C, |

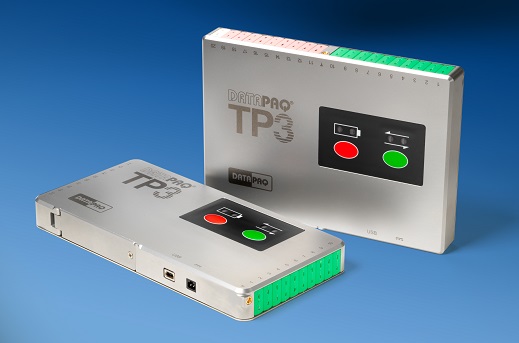

DQ1860 TP3 10CH |
 |
TB0050 | 130 x 196 x 336mm | 7.6kg | 0.8 Hrs@300°C, 1.4 Hrs@250°C, 2.5 Hrs@200°C, 4 Hrs@150°C, 9 Hrs@100°C |
TP3 20CH TP3026 TP3226 |
 |
TB5050 | 74 x 181 x 378mm | 3.4kg | 40min@300°C, 45min@250°C, 54min@200°C, 65min@150°C, |
TP3 20CH TP3026 TP3226 |
 |
TB5001 | 75 x 176 x 292 mm | 2.8kg | 40min@300°C, 45min@250°C, 54min@200°C, 65min@150°C, 125min@100°C. |
DQ1860 |
DATAPAQ Furnace 소프트웨어
제품특성 KEY FEATURES
모든 수준의 사용자를 염두에 두고 설계된 Furnace Tracker System Insight 소프트웨어가 마법사 모드에서 시작되어 생산 라인 작업자를 위한 기본적 분석 및 운영, 고급 사용자와 엔지니어를 위한 고급 분석 및 암호 보호 등 퍼낸스 프로파일의 기본적 설정 단계를 안내합니다.
최신 버젼의 Insight 패키지에는 보다 간편한 프로파일링과 명확한 데이터 분석을 지원하는 새로운 기능이 도입되었습니다.
예를 들어 언어 변경, OLE 지원, 원격 서비스 데이터 로거 진단 및 3D 제품 지그 등 열거하기에도 많은 기능들이 있습니다.
최신 버젼의 Insight 패키지에는 보다 간편한 프로파일링과 명확한 데이터 분석을 지원하는 새로운 기능이 도입되었습니다.
예를 들어 언어 변경, OLE 지원, 원격 서비스 데이터 로거 진단 및 3D 제품 지그 등 열거하기에도 많은 기능들이 있습니다.
기술사양 TECHNICAL SPECIFICATIONS
숙련된 사용자를 위한 강력한 소프트웨어
♤RF 전송 또는 유선 연결을 이용하는 원격 측정을 통해 실시간으로 퍼니스 내의 상황을 관찰 할 수 있습니다.
♤보정 시기가 되면 알려주므로 로거를 제때 보정할 수 있습니다.
이 기능은 ISO9000 추적을 위해 중요합니다.
♤ 공차/래퍼런스 곡석 겹쳐 놓기, 고급 데이터 내보내기/ 가져오기, 강화된 프로세스 파일 및 사용자 지정 보고서 작성.
♤ 데이터를 Microsoft® Excel® 및 Word®로 내보내고 가져올 수도 있습니다.
♤ 파일을 간편하게 찾고 이메일로 전달.
♤이전의 모든 Paqfile을 Insight 소프트웨어에서 간편하게 열어 봄
♤ PDF–로 인쇄하여 다른 사람과 간편하게 보고서 공유
AMS 2750E 및 CQI-9 요건
♤ 마법사를 통해 로거 연결 인자 설정 – 인자를 설정하고 향후 측정에 쉽게 이용하도록 저장; 표시되는 안내에 따라 필요한 단계 수행.
♤로거 메모리에서 교정 인자 적용 – 시간 절약 및 사용자 실수 방지.
♤열전쌍 사용 추적 도구 - 열전쌍이 사용된 지속 시간, 온도 및 횟수를 모니터링할 수 있음
♤ 안정성 계산 – 오버슈트 알람 및 세 가지로 선택 가능한 경고를 통해 안정성에 도달했는지 알 수 있음 - 측정 시간 절약
♤ 완벽한 AMS 2750E 및 CQI-9 문서 – 클릭 한번으로 완전한 보고서를 작성할 수 있어 일관성을 유지하면서 시간 절약
♤ 암호 보호 – 보안 요건 충족
♤ 클립보드에서 가져오기 – 제어 장치의 열전쌍 데이터를 측정 Paqfile로 쉽게 가져옴.
♤완전한 감사 추적 – 데이터의 추적 가능성 보장
♤ASTM E29 라운딩 – Insight는 ASTM E29에 따라 라운딩을 적용하여 개정안 E 요건을 완전하게 준수.
(주)영인터내셔날로 문의하시면 귀사의 공정에 적합하고다양한 제품을 제공해 드릴 것입니다.
